Vous avez obtenu un emplacement de choix en bout d'allée, mais une structure fragile peut anéantir votre campagne en un instant. Confiez-nous la conception de votre présentoir et assurez-vous qu'il soit parfait dès le départ.
Les présentoirs de tête de gondole en carton sont des structures de merchandising temporaires très visibles, placées en bout d'allée dans les rayons des magasins. Fabriqués en carton ondulé, ils permettent de mettre en valeur des produits promotionnels, de stimuler les achats impulsifs et d'optimiser la visibilité de la marque dans les zones commerciales à fort trafic, partout dans le monde.
Obtenir cet emplacement dans l'allée est une victoire majeure, mais la transposition de votre œuvre d'art numérique en une structure physique porteuse exige une rigueur d'ingénierie absolue.

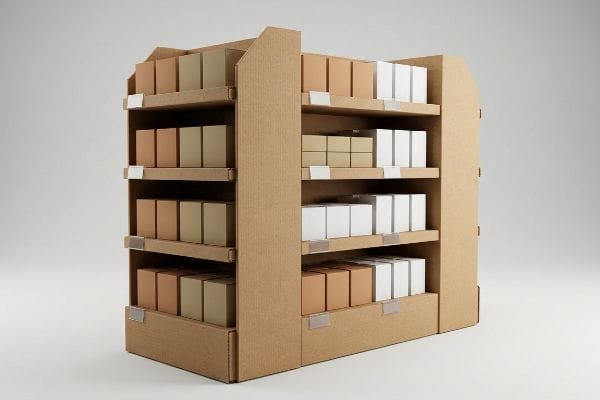

Que sont les présentoirs de bout de gondole ?
Concevoir un aménagement pour le bout d'une allée implique de composer avec des contraintes spatiales strictes.
Les présentoirs de tête de gondole sont des supports promotionnels autoportants positionnés précisément à l'extrémité d'une allée. Ils tirent parti du fort passage des clients en magasin pour accélérer la rotation des produits. Leur conception dimensionnelle exige une grande précision afin qu'ils s'intègrent parfaitement aux rayonnages permanents existants sans gêner la circulation des piétons.
Comprendre la définition est facile, mais c'est le respect des tolérances physiques exactes imposées par les grandes surfaces qui pose problème à la plupart des campagnes.

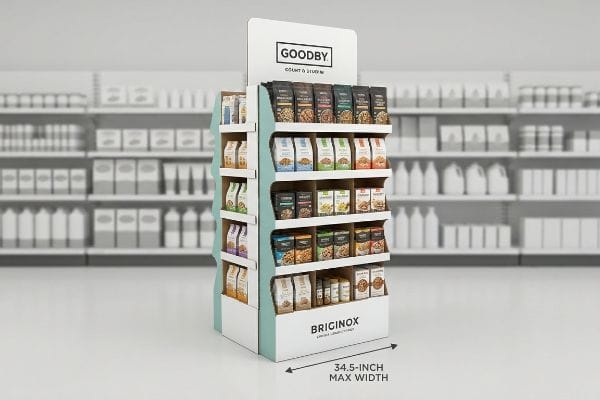

Maîtriser la limite de largeur de l'embout de 34,5 pouces (876,3 mm)
Les équipes marketing junior conçoivent souvent les présentoirs de tête de gondole en supposant qu'une étagère standard de 914,4 mm (36 pouces) leur offre exactement 914,4 mm (36 pouces) d'espace disponible. Elles élaborent leurs fichiers CAO (Conception Assistée par Ordinateur) jusqu'au bord exact.
La réalité de la mise en place en magasin est bien plus complexe. Je vois constamment des marques expédier des présentoirs de 914,4 mm (36 pouces), pour ensuite se rendre compte que les montants métalliques fixes des gondoles occupent tout l'espace disponible. Lorsqu'un vendeur tente d'insérer de force cette base en carton ondulé surdimensionnée, on entend immédiatement le carton se déchirer. Il finit par donner des coups de pied dans le panneau inférieur pour le faire rentrer, écrasant complètement les cannelures avant même que la marchandise ne soit chargée. J'impose toujours une largeur maximale de 876,3 mm (34,5 pouces) pour les têtes de gondole américaines².Ce jeu intégré garantit un assemblage facile et sans frottement, évitant ainsi les dommages lors du montage et éliminant complètement les rejets coûteux des détaillants.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Conception précise à 36 pouces (914,4 mm) | Imposer une largeur maximale de 34,5 pouces (876,3 mm)3 | Garantie d'un ajustement parfait |
| En ignorant les montants métalliques de la nacelle4 | Laisser une marge de sécurité structurelle | Élimine les déchirures du carton |
| Mise en place forcée d'unités surdimensionnées | Réduction de l'empreinte principale extérieure | Empêche l'écrasement structurel instantané |
Je refuse qu'un détail infime compromette le déploiement national d'un présentoir. En réduisant mathématiquement l'encombrement au sol, je garantis une installation parfaite, une présentation de marque impeccable et la satisfaction des responsables de magasin.
🛠️ Le bureau d'Harvey : Vos dimensions de découpe actuelles vous empêchent-elles de respecter les dimensions d'espacement des allées des grandes surfaces ? 👉 Demandez un audit spatial ↗ — Accès direct à mon bureau. Zéro spam commercial automatisé, promis.
Comment s'appelle un présentoir en carton ?
La terminologie que vous utilisez détermine les règles logistiques exactes que votre emballage doit respecter.
Un présentoir en carton est appelé présentoir de point de vente (PLV) lorsqu'il est placé au sol, ou présentoir de point de vente (PDV) lorsqu'il est positionné près des caisses. Les professionnels du secteur les catégorisent selon leur emplacement : présentoirs de sol, présentoirs latéraux, jupes de palettes ou présentoirs de comptoir.
Trouver le bon nom n'est que le début ; le véritable défi consiste à aligner ce nom sur les codes de conformité stricts du commerce de détail.

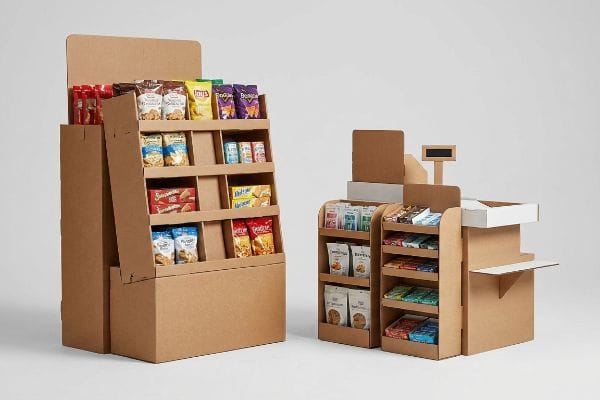

Comprendre la différence entre les présentoirs de sol et les comptoirs de point de vente
Les sociétés commerciales proposent souvent un concept de merchandising évolutif où un présentoir peut être réduit de moitié par un simple calcul mathématique pour servir de caisse enregistreuse. Elles supposent que l'intégrité structurelle se réduit linéairement avec lataille.
Réduire un classeur de sol massif à la taille d'une caisse est un véritable casse-tête logistique. J'ai vu des clients s'y essayer, et comme le carton épais de type B ne se plie pas facilement aux micro-échelles, les languettes ne s'emboîtent pas correctement. Le caissier passe un quart d'heure à s'acharner sur un minuscule mécanisme de verrouillage, avant d'abandonner et de coller un ruban adhésif transparent disgracieux sur le logo imprimé. Pour résoudre ce problème, je sépare définitivement les processus de fabrication. Les classeurs pour points de vente sont strictement conformes aux limites de palette de 1219,2 × 1016 mm (48 × 40 pouces) de la GMA (Grocery Manufacturers Association) pour la charge dynamique, tandis que les classeurs pour caisses sont spécialement conçus avec du carton de type E plus fin pour respecter les limites d'accessibilité vers l' avant de l'ADA (Americans with Disabilities Act) .
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Réduction des présentoirs au format caisse | Fichiers de points de vente dédiés à l'ingénierie | Permet aux languettes de se replier proprement |
| Ignorer les limites de portée avant de l'ADA | Conception strictement dans une fenêtre de 15 à 48 pouces (381 à 1219,2 mm)8 | Garantit l'accessibilité légale |
| Utilisation de la cannelure B pour les micro-languettes | Passage à un matériau fin de type E flûte9 | Élimine le besoin de ruban adhésif disgracieux |
Je n'autorise jamais un client à utiliser une stratégie de redimensionnement aléatoire. En attribuant des dimensions spécifiques à chaque présentoir, je garantis que chaque unité sera parfaitement alignée en magasin, sans aucun problème d'assemblage.
🛠️ Bureau de Harvey : Vous essayez d'intégrer des panneaux ondulés épais de qualité plancher dans un plan de travail trop petit ? 👉 Obtenez votre analyse structurelle ↗ — Téléchargement sécurisé. Ma boîte de réception est ouverte si vous avez des questions.
Quels sont les cinq types d'écrans ?
Le choix du format structurel adéquat détermine votre positionnement dans l'écosystème de la vente au détail.
Les cinq types de présentoirs comprennent les présentoirs de sol autoportants, les présentoirs de comptoir, les présentoirs modulaires sur palette, les plateaux de rayonnage prêts à la vente et les présentoirs suspendus. Chaque catégorie structurelle répond à un objectif promotionnel spécifique, permettant aux marques d'optimiser leur impact visuel et de s'adapter aux contraintes d'espace propres aux points de vente.
Connaître les cinq catégories est simple, mais choisir la mauvaise empreinte pour le lancement spécifique de votre produit peut complètement faire dérailler votre stratégie de placement.

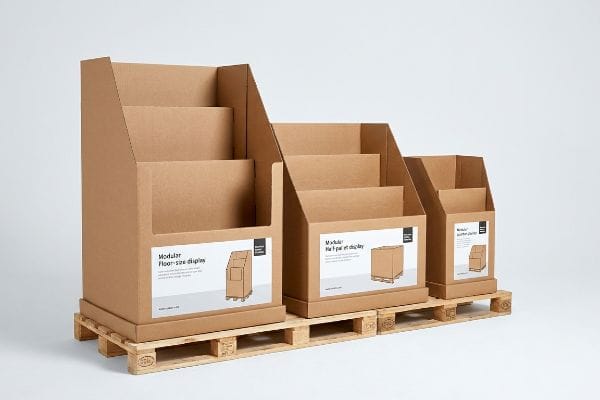

La stratégie de palette fractionnée pour les présentoirs de sol
Les marques proposent souvent des présentoirs de sol de taille imposante (1219,2 × 1016 mm)partant du principe qu'une approche radicale est nécessaire pour un impact maximal. Elles conçoivent le socle sans tenir compte de la rareté et de la valeur de l'espace disponible aux intersections des rayons.
L'espace commercial est un bien précieux, et exiger une palette entière pour le lancement d'un produit mineur se solde généralement par un refus catégorique. Un client a insisté pour obtenir un présentoir de sol de taille standard, mais le détaillant l'a refusé car il encombrait les allées. Ma solution consiste à subdiviser mathématiquement les présentoirs en fractions de palettes : des demi-palettes (1219,2 × 508 mm) et des quarts de palettes (609,6 × 508 mm). En concevant la base pour qu'elle s'intègre parfaitement à un même plateau en bois avec d'autres supports promotionnels, on élimine les frottements importants liés au déplacement de présentoirs volumineux sur un sol en béton. Cela augmente considérablement les chances d'acceptation tout en réduisant l'encombrement lié au transport.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Exigeant 48×40 pouces (1219,2×1016 mm)12 emplacements | Utilisation de palettes de tailles fractionnaires | Augmente les taux d'approbation des acheteurs en magasin |
| Surestimation de l'espace disponible dans les allées | Conception de quarts de palettes (24 × 20 pouces / 609,6 × 508 mm)13 | Convient aux intersections étroites des magasins |
| Blocage des allées piétonnes à fort trafic | Partageant une seule base en bois | Réduit les difficultés d'agencement pour les employés |
Je recommande toujours aux marques émergentes d'opter pour des présentoirs de sol modulaires. Cela réduit l'investissement initial en matériel tout en offrant aux acheteurs la flexibilité modulaire dont ils ont besoin pour adhérer à votre campagne.
🛠️ Bureau Harvey : Vous vous demandez si votre présentoir est adapté à la période promotionnelle actuelle du détaillant ? 👉 Demandez une évaluation de votre installation ↗ — Pas de formulaires interminables qui vous inondent d’appels commerciaux. Uniquement de la valeur ajoutée.
Qu'est-ce qui fait un bon présentoir de tête de gondole ?
Un bon embout de protection n'est pas seulement esthétiquement réussi ; il doit résister à des contraintes cinétiques importantes.
Un bon présentoir de tête de gondole allie une conception structurelle précise, un socle encastré sans frottement et des étagères porteuses ultra-résistantes. Il doit utiliser des graphismes à fort contraste pour une impact visuel immédiat, tout en conservant une stabilité cinétique absolue, résistant aux manipulations brusques des consommateurs et aux réapprovisionnements rapides sans se déformer ni se déchirer.
Mais connaître la théorie ne suffit pas lorsque les marchandises arrivent en rayon et que les machines se mettent en marche.

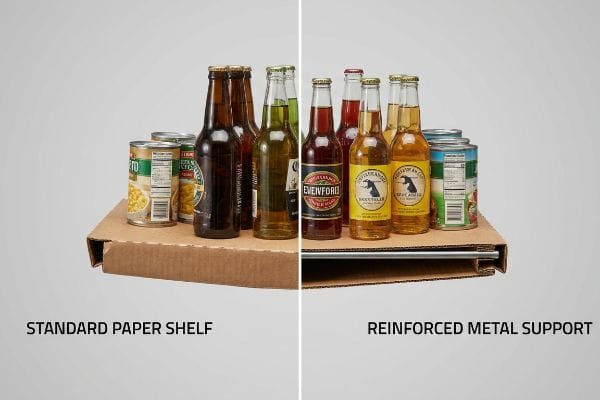

Pourquoi les étagères ondulées standard cèdent-elles sous le poids des extrémités ?
Les équipes d'approvisionnement conçoivent fréquemment des étagères d'extrémité profondes en utilisant du carton ondulé plié standard 32ECT (Edge Crush Test)14, en supposant que doubler l'épaisseur du papier sur le rebord avant supportera automatiquement les produits FMCG (Fast-Moving Consumer Goods) denses comme les boissons lourdes ou les conserves.
Dans mon entrepôt, je constate régulièrement que les hypothèses de conception standard des étagères s'avèrent catastrophiques lors de nos tests de charge statique internes. Lorsque je charge 20,4 kg de produits liquides sur une étagère standard en carton ondulé de 863,6 mm de large, le centre de l'étagère s'affaisse visiblement en moins de 72 heures<sup>15</sup>. Cette déformation physique entraîne l'inclinaison des produits vers l'avant, ce qui nuit à la présentation et représente un risque important pour les distributeurs. Pour résoudre ce problème, j'applique un protocole de prévention de l'affaissement des étagères. J'intègre mathématiquement une barre de support tubulaire en acier de 12,7 mm de diamètre, dissimulée<sup>16 </sup>, directement sous le rebord avant du carton ondulé. En reportant l'intégralité de la contrainte de charge dynamique sur cet axe métallique rigide, je garantis la planéité parfaite de l'étagère en carton, évitant ainsi les effondrements en cours de campagne et supprimant totalement les retours clients coûteux.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| En se basant uniquement sur la résistance du papier 32ECT,17 | Intégration de barres de support en acier dissimulées | Empêche l'affaissement du centre de l'étagère |
| Laisser des portées de 34 pouces (863,6 mm) sans support18 | Renforcement du rebord de retenue avant | Maintient le niveau des marchandises lourdes |
| Ignorer la fatigue liée à l'humidité sur 72 heures19 | Transfert de la contrainte dynamique vers le métal | Élimine les effondrements en cours de campagne |
Je refuse qu'un client commercialise des boissons lourdes sur un simple présentoir en carton. En dissimulant judicieusement un minimum de pièces métalliques à l'intérieur du profilé ondulé, j'optimise la capacité de charge sans impacter les marges d'expédition des emballages à plat.
🛠️ Le bureau d'Harvey : Vos étagères en carton ondulé actuelles fléchissent-elles sous le poids de vos produits liquides ? 👉 Envoyez-moi votre fichier de gabarit ↗ — Je vérifierai la solidité des calculs avant que vous n'investissiez votre budget dans une production en série.
Conclusion
Vous pouvez choisir un fournisseur moins cher, mais si ce panneau ondulé de 863,6 mm (34 pouces) non soutenu s'affaisse sous le poids des marchandises, le nettoyage du sol et les importantes refacturations des détaillants anéantiront instantanément la marge bénéficiaire de votre campagne. Voici la fiche technique exacte utilisée par mes 10 principaux clients du secteur de la vente au détail pour garantir zéro rejet d'impression. Ne vous fiez plus aux limites de charge : laissez-moi analyser vos fichiers grâce à mon audit de découpe gratuit ↗ afin de détecter les erreurs critiques de résistance avant le lancement de la production en série.
