您是否正苦恼于那些在屏幕上看起来完美无瑕，但在生产车间却无法正常运行的结构文件？ 设计零售包装 不仅仅是绘制平面图那么简单。
制作模切线需要设计一个精确的二维平面模板，该模板决定了瓦楞纸板的切割、折叠和粘合位置。这份蓝图确保结构公差、材料厚度和图形出血区域完美对齐，从而实现无缝的自动化组装和动态零售堆叠。.
掌握这种结构蓝图，就能区分一个摇摇欲坠的柜台单元和一个利润丰厚的零售推广项目。.
如何设计模切线？
精心设计的模板是保障利润率的防线。理解物理质量与数字几何如何相互作用是至关重要的第一步。.
设计模切线需要根据材料的实际厚度计算精确的弯曲余量。必须通过数学方法调整互锁槽的宽度，以适应折叠纸板的实际厚度，防止严重的结构弯曲，并确保在最终的联合包装线上实现无摩擦组装。.
从平面布局过渡到三维立体结构需要从根本上改变你对材料物理学的看法。.
隐藏的卡尺：为什么平面数学会失败
大多数平面设计师在设计互锁卡扣和折叠槽时，都会确保它们的宽度与对应面板的宽度完全相同。这在平面电脑显示器上是合理的，因为线条没有重量。他们假设，如果卡扣的宽度是两英寸（5.08厘米），那么对应的折叠槽的宽度也应该是两英寸（5.08厘米）。.

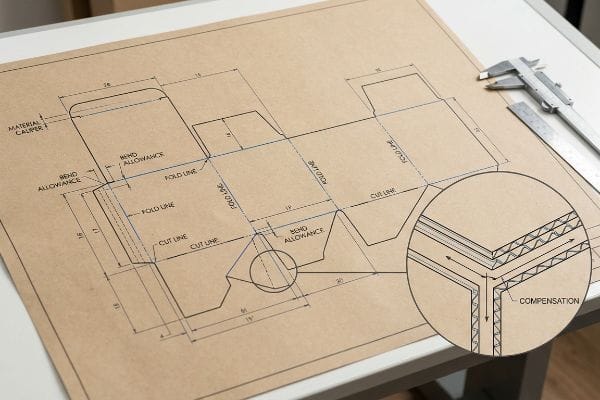

问题在于， 厚瓦楞纸板在弯曲90度时会占用物理空间¹。如果不在布局中加宽接收槽以补偿外折叠半径，部件就会严重弯曲甚至完全无法组装。我总是要求我的团队在每次折叠时自动应用卡尺补偿算法。例如，如果我们使用的 是厚度为0.12英寸（3毫米）的B型瓦楞纸板²，就必须根据特定的弯曲余量重新设计槽口。这种微调确保预装展示架能够轻松滑入到位，从而大幅缩短联合包装的工时，并防止在手动组装过程中撕裂顶板。
| 设计元素 | 初学者常犯的错误 | 节省时间/成本 |
|---|---|---|
| 互锁卡扣 | 插槽宽度与标签宽度完全匹配 | 消除装配线停工 |
| B型折叠 | 忽略 0.12 英寸（3 毫米）外半径3 | 防止顶层纸张撕裂 |
| 插入托盘 | 忽略嵌套部件的材料厚度 | 减少30%的人工劳动4 |
我拒绝批准任何忽略材料实际厚度的平面图。只有按照正确的弯曲公差重建插槽，才能 确保您的产品在零售货架上真正保持垂直。
🛠️ 哈维的办公桌： 不确定您的互锁卡扣是否具有适用于瓦楞纸板的正确弯曲余量？👉 获取免费模切线审核 ↗ — 直接联系我。我保证绝无任何自动销售垃圾邮件。
如何创建模切线？
除了结构尺寸之外，您还必须建立控制自动化工厂设备所需的精确通信协议。.
创建模切线意味着在印前软件中为矢量笔画指定特定的专色。这种绝对的颜色映射能够精确地指示自动化数控 (CNC) 雕刻机在瓦楞纸板上进行切割，而不会在最终的图案层上印出可见的黑色轮廓。.
如果您的印前文件与切割刀片的语言不匹配，那么您的整个印刷品都将毫无价值。.
专色模具：与机器沟通
我经常看到一些新兴品牌犯的一个错误是，提交的结构文件中使用标准的CMYK（青色、品红色、黄色、黑色）线条来表示裁切和折痕。设计师以为工厂只需看一眼就能明白纸板的裁切位置。然而，自动裁切设备并不看视觉布局，而是读取高度精确的印前色彩数据。

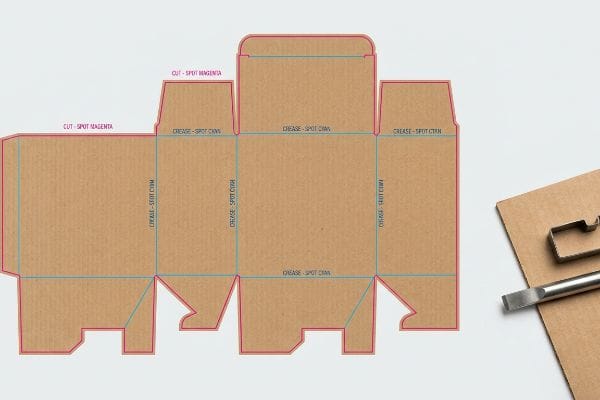

当切割软件接收到一个包含标准黑色线条的文件时，它会将这些线条直接合并到图案中。结果是，印刷出来的盒子虽然有清晰可见的黑色轮廓，但却没有任何实际的切割痕迹。要解决这个问题，您必须在矢量软件中设置绝对专色——例如， 将 100% 品红色色块命名为“Cut”（切割），将 100% 青色色块命名为“Crease”（折痕）⁶。将这些线条转换为机械专色，可以确保钢刀片精准地切割承印物，从而保证印刷的品牌标识完美无瑕，避免因昂贵的印刷错误而延误产品上市。
| 印前元素 | 初学者常犯的错误 | 节省时间/成本 |
|---|---|---|
| 切割线 | 使用标准视觉 CMYK 黑色描边7 | 避免整批重印成本 |
| 皱纹 | 将折叠线融入艺术图层 | 确保准确的自动评分 |
| 文件格式 | 导出扁平化栅格图像8 | 节省数天的印前返工时间 |
我总是会拦截并预先检查收到的设计稿，以验证这些机械图层。将笔触强制转换为专用专色是连接数字设计和实体制造的不可或缺的桥梁。.
🛠️ Harvey 的办公桌： 您的结构路径是否已与 CMYK 图像图层正确分离？👉 申请印前检查 ↗ — 安全下载。如有任何疑问，欢迎随时联系我。
如何在 Canva 中设计模切线？
随着设计民主化进程的加速，营销团队不断寻求利用云端工具更快地迭代展示图形的方法。.

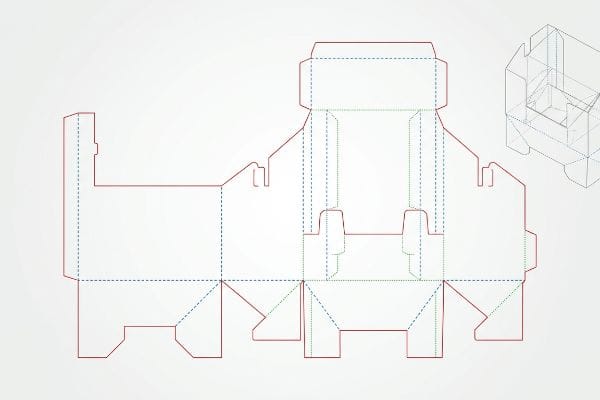

在 Canva 中设计模切线需要导入预先设计好的结构 PDF 文档作为锁定底层。由于基于 Web 的平台输出的是栅格化图形，因此您必须将表面品牌标识叠加到这个经过精确数学计算的 CAD（计算机辅助设计）模板上，以保持零售重型货物所需的精确结构完整性。.
虽然基于网络的便利性在视觉速度方面非常出色，但它必须严格地依附于基础工程，以防止崩溃。.
Web 工具 PDF 锚定规则
许多市场总监为了节省成本，让图形团队直接使用基本的网页工具绘制相互连接的标签。他们试图用一个主要为社交媒体图形设计的平台来构建三维显示效果。这种方法完全破坏了承载动态零售数据所需的数学基础。.

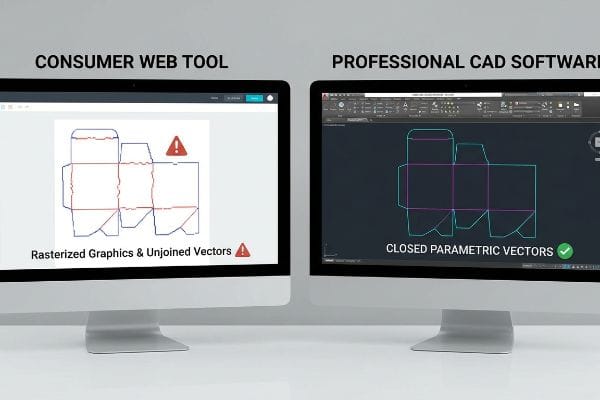

这就好比试图用绘图软件而不是建筑蓝图来建造一栋真正的房子的地基。网页平台无法应用 32ECT（边缘抗压测试）瓦楞纸板所需的自动弯曲补偿或槽口公差<sup>9</sup>。我的经验法则是绝不在线绘制结构图。相反，我会提供一份由专用包装软件生成的预先设计的结构文档。您只需将这个锁定文件导入到您的网页画布中，将其固定在底层，然后严格地将您的表面图形应用到其上。这样可以确保您的精美图案完美地包裹住复杂的结构模型， 防止展示架在承受200磅（90.7公斤）重物<sup>10</sup>。
| 设计元素 | 初学者常犯的错误 | 节省时间/成本 |
|---|---|---|
| 结构基础 | 在 Web 平台中原生绘制选项卡11 | 防止整体物理负荷崩溃 |
| 层管理 | 将切割线与背景融合 | 确保功能齐全、可直接用于工厂的文件 |
| 输出格式 | 发送低分辨率栅格导出12 | 无需完全重建印前数据 |
我告诉每一位品牌经理，要把结构模板视为不可更改的几何体。通过在图形下方锁定一个精心设计的底层，你就能在不牺牲结构物理特性的前提下，获得云端设计的便捷性。.
🛠️ Harvey's Desk： 您的团队是否正苦于如何将高分辨率图像与预设模板完美匹配？👉 领取您的设置指南 ↗ — 无需填写任何表格，避免无休止的销售电话。只有纯粹的价值。
模线的规则是什么？
设定界限可确保高速制造设备能够完美地执行您的设计，而不会造成材料浪费。.
模切线规则要求必须预留湿度缓冲空间和大面积印刷出血。您必须进行微小的间隙调整，以应对运输过程中因受潮膨胀的情况，同时强制执行 0.5 英寸（12.7 毫米）的覆印出血，以便在自动胶印覆膜过程中遮盖纸板的裸露边缘。.
但是，当机器开始运转，物理环境侵蚀纸板时，仅仅了解理论是不够的。.
水分膨胀耐受性的真相
大多数品牌团队都认为，在温控设计办公室设定的插槽公差在整个供应链中将保持完全不变。他们依赖于测试衬纸的绝对干厚度，并认为屏幕上的几何形状是永久性的。.

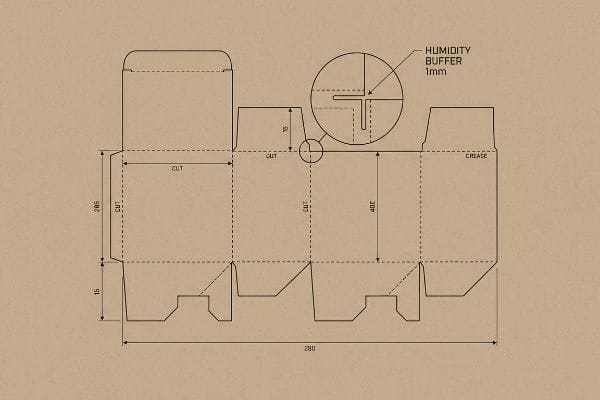

我惨痛地领悟到，环境物理定律可不会因为你那完美无瑕的数字文件而放过你。在一次 大规模的俱乐部商店推广活动 ，产品即将运往佛罗里达州。我根据纸板的干厚度精确设计了收货槽。然而，现实却在联合包装车间发生了翻天覆地的变化：多孔的瓦楞纸板 在运输过程中吸收了海洋中的湿气，体积膨胀了13倍。收货槽变得异常紧绷，组装团队为了强行将卡扣扣合在一起，不得不压扁瓦楞芯板，撕裂面层。为了解决这个问题，我彻底重新校准了我们的数字参数，在每个结构模板的收货槽中强制设置了0.04英寸（1毫米）的湿度缓冲。这一精确的公差调整不仅解决了卡扣卡死的问题，还使 每个单元的联合包装组装时间缩短了40秒14倍，为客户节省了大量的人工成本，并确保产品能够及时上架销售。
| 工程解决方案 | 体检结果 | 财务/合规投资回报率 |
|---|---|---|
| 0.04英寸（1毫米）湿度缓冲层 | 防止受潮膨胀的插槽装订15 | 降低人工组装费用 |
| 抗撕裂清除 | 防止笛子挤压在一起16 | 消除面层材料浪费 |
| 动态槽口加宽 | 确保零件插入过程无摩擦 | 确保按计划推出 |
在潮湿的仓库环境中，将环境缓冲层直接集成到基础结构中，是防止灾难性装配故障的终极防御措施。决定结构真正可靠性的，是物理定律，而非空泛的理论。.
🛠️ 哈维的办公桌： 您知道您目前瓦楞纸板供应商提供的纸板的确切含水率和膨胀容差吗？👉 申请容差审核 ↗ — 我会在 24 小时内亲自审核每一份结构文件。
结论
您或许会根据预估报价选择供应商，但当受气候冲击的瓦楞纸板在潮湿的仓库中膨胀时，由此产生的结构性撕裂很容易导致您的装配线速度降低约 30%，并严重影响您的产品上市计划。超过 500 位品牌经理使用我们的印前检查清单来避免这些致命的早期错误。不要再让未经测试的公差影响您的整个产品上市计划，让我亲自使用我们的 免费模切线审核服务↗ 以便在生产开始前发现灾难性的物理错误。
