Como os projetos estruturais aumentam a capacidade de carga?

Muitas marcas têm dificuldade em manter expositores de varejo carregados e em pé durante o transporte. O segredo para evitar o colapso não está apenas em usar papelão mais grosso — requer engenharia matemática precisa.

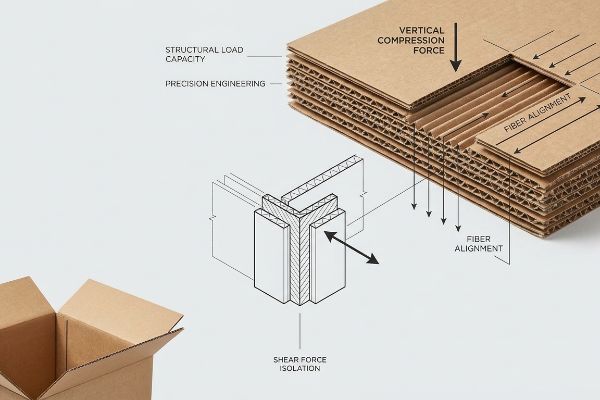

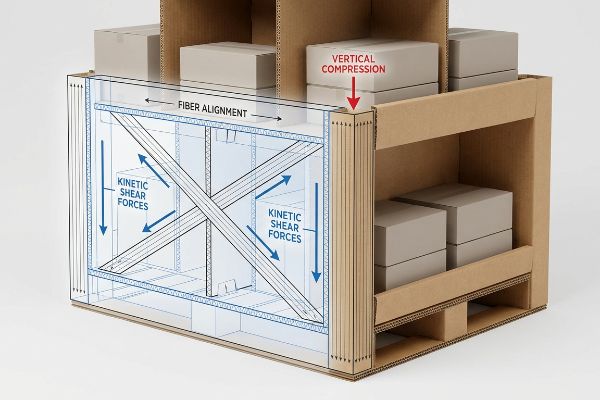

Os projetos estruturais aumentam a capacidade de carga alinhando matematicamente as fibras do papel para absorver a compressão vertical e isolar as forças de cisalhamento cinético. Essa engenharia específica impede que as paredes de papelão ondulado se curvem sob o peso de mercadorias de varejo, maximizando efetivamente o peso total que um expositor pode suportar com segurança durante o armazenamento prolongado em armazém.

Confiar apenas na qualidade da matéria-prima é uma aposta arriscada e cara, especialmente quando suas unidades enfrentam a árdua cadeia de suprimentos.

Como os engenheiros estruturais calculam as cargas?

Para determinar exatamente quanto peso um monitor pode suportar, é preciso ir além de amostras planas de papel.

Engenheiros estruturais calculam as cargas combinando parâmetros teóricos de materiais, como o teste de resistência à compressão de borda, com simulações dinâmicas de transporte. Essa abordagem em duas fases garante que a geometria tridimensional da caixa de papelão, totalmente montada, possa suportar fisicamente as vibrações cinéticas da cadeia de suprimentos e a pressão de paletes empilhados duplamente.

As especificações técnicas não valem nada se a unidade dobrada se romper na carroceria de um caminhão.

Indo além dos padrões de referência em papel plano

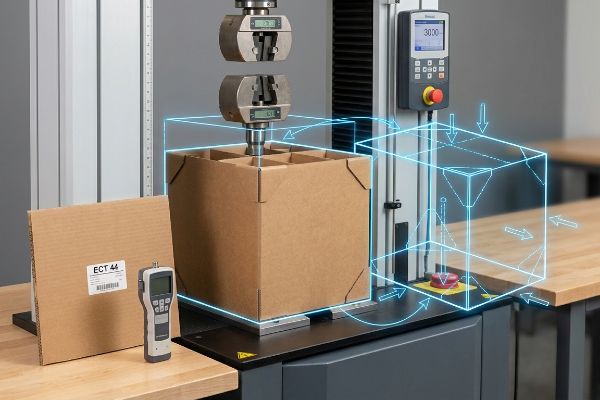

As equipes de compras frequentemente aprovam displays de varejo com base exclusivamente em avaliações das propriedades da matéria-prima. Elas se apoiam fortemente nas normas da ASTM (American Society for Testing and Materials)^¹ , que medem a classificação teórica de resistência à compressão de borda (ECT) de uma placa plana. A premissa é que substratos de matéria-prima com alta resistência à compressão de borda garantirão automaticamente uma unidade estruturalmente sólida no ponto de venda.

Até mesmo gerentes de compras experientes caem na armadilha de confiar cegamente em cálculos teóricos. Constantemente vejo caixas com design impecável passarem em testes estáticos de laboratório, apenas para falharem espetacularmente no mundo real. Certa vez, um cliente aprovou uma caixa para transporte de bebidas com base unicamente em uma impressionante classificação ECT de 44²^.Mas, durante um teste, observei um funcionário do armazém deixar cair a caixa carregada de apenas 50,8 mm (duas polegadas) em um piso de concreto. O impacto cinético instantaneamente deformou os cantos inferiores sem suporte, e o estalo alto e ecoante das fibras de papel se rompendo foi inconfundível. A matéria-prima era resistente, mas a geometria 3D real não suportava o torque rotacional. Ao mudar o cálculo da resistência estática do papel para o teste de vibração dinâmica da ISTA (International Safe Transit Association)^³, redesenhamos a base para absorver a força de cisalhamento, evitando custos adicionais devastadores para o varejo.

Recuso-me a aprovar uma produção em massa baseada unicamente em métricas teóricas de materiais. Testar a geometria totalmente carregada em uma mesa vibratória física é a única maneira de garantir que sua mercadoria chegue intacta e pronta para venda.

🛠️ Mesa do Harvey: Ainda em dúvida se sua caixa master atual aguenta o transporte de carga fracionada (LTL) de longa distância? 👉 Solicite uma auditoria gratuita da sua lista de materiais (BOM) ↗ — Acesso direto à minha mesa. Zero spam de vendas automatizado, prometo.

Como as formas estruturais contribuem para a resistência estrutural?

Alterar o perfil geométrico de um contêiner determina diretamente como a gravidade interage com sua mercadoria.

As formas estruturais contribuem para a resistência da estrutura, distribuindo continuamente a pressão vertical superior pelas paredes e cantos interligados. Modificar uma forma, como remover uma tampa superior para criar um compartimento aberto, altera ativamente a tensão de compressão, exigindo um realinhamento estratégico das ranhuras para evitar o colapso total sob o peso de paletes pesados.

Um formato aberto e atraente pode parecer ótimo para os consumidores, mas altera completamente a física do empilhamento em armazéns.

A vulnerabilidade oculta das lixeiras abertas

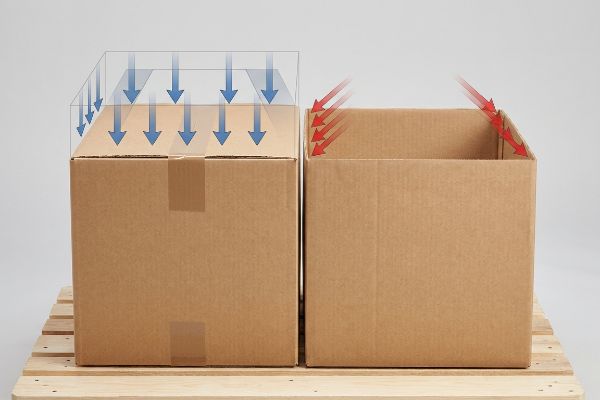

As marcas frequentemente migram de um contêiner padrão RSC (Regular Slotted Container) para um HSC (Half Slotted Container) para economizar custos de matéria-prima e criar imediatamente caixas de varejo com abertura superior. A intenção é agilizar o processo de desembalagem para os funcionários da loja. No entanto, a remoção das abas superiores contínuas elimina o fechamento superior de 360 ​​graus⁷ que distribui naturalmente a pressão da carga superior.

Os compradores frequentemente perguntam se podem simplesmente cortar a parte superior de uma caixa padrão para fazer uma bandeja de venda rápida . Eu sempre os alerto que alterar completamente o formato muda as leis da física. Lembro-me de ter visto um funcionário de loja com dificuldades para montar uma bandeja de ponta de gôndola usando caixas padrão abertas, empilhadas em três níveis. Sem as abas superiores estabilizadoras, as bordas abertas ficavam incrivelmente vulneráveis ^. Eu podia ouvir a resistência rígida do papelão kraft virgem cedendo, rangendo suavemente enquanto as paredes verticais se curvavam visivelmente para fora sob os 36,2 kg (80 lb) do estoque superior. As laterais acabaram cedendo, obrigando o funcionário a colar cuidadosamente os cantos com fita adesiva apenas para evitar que os produtos derramassem. Resolvi esse problema alinhando a fibra ondulada interna perfeitamente na ^vertical para maximizar a resistência à compressão , compensando a perda da tampa e reduzindo o tempo de embalagem em 20%.

Sempre que um cliente solicita um formato de acesso aberto, compenso matematicamente a perda de estabilidade superior. Restaurar essa deficiência estrutural garante que seus recipientes não se desfaçam no momento em que um gerente de loja tentar empilhá-los em um piso lotado.

🛠️ Mesa do Harvey: Suas bandejas de exposição abertas estão cedendo secretamente sob o peso dos seus produtos mais pesados? 👉 Baixe meu Checklist de Merchandising ↗ — Baixe com segurança. Minha caixa de entrada está aberta caso tenha alguma dúvida depois.

Qual a importância de usar um design estruturado?

Um modelo digital visualmente perfeito é completamente inútil se ele se desfizer fisicamente na linha de montagem.

Utilizar um projeto estruturado é importante porque ele calcula matematicamente a espessura física da placa e as tolerâncias de curvatura antes do início da fabricação. Essa precisão evita o atrito interno e o desalinhamento das ranhuras durante o corte automatizado, garantindo que os displays de papelão reforçado se dobrem perfeitamente, sem quebrar, mesmo sob cargas dinâmicas elevadas.

Montar um único monitor em pé em um laboratório é fácil, mas eis a dura realidade quando você precisa enviar 500 deles para um centro de distribuição com ritmo acelerado.

Por que os cálculos matemáticos tradicionais falham na linha de produção?

Os designers gráficos frequentemente criam abas interligadas e ranhuras dobráveis ​​em seus softwares digitais com a mesma largura exata do painel correspondente^13.Eles partem do princípio de que uma linha digital perfeitamente desenhada se traduz diretamente em uma dobra física. Essa abordagem trata substratos espessos e tridimensionais como se fossem tão finos quanto uma folha de papel comum para impressora.

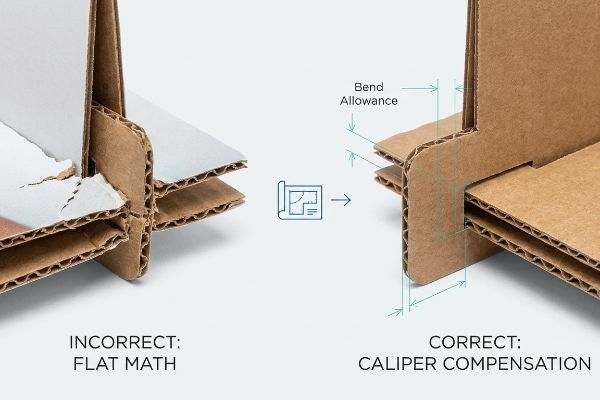

Na minha empresa, vejo rotineiramente campanhas impressas com belíssima qualidade serem interrompidas abruptamente porque os arquivos digitais ignoraram a compensação de espessura. Quando uma placa de papelão ondulado tipo B com 2,8 mm (0,11 polegadas) de espessura¹⁴^dobra 90 graus, o raio externo consome material¹⁵^.Se a ranhura de encaixe não for alargada para compensar essa dobra específica, a equipe de montagem é obrigada a forçar as abas superdimensionadas em orifícios subdimensionados. Durante um teste recente, medi uma queda de 3,2% no rendimento porque os copackers estavam forçando as abas de forma agressiva, fazendo com que as ondulações do papelão bruto se esmagassem e a folha superior litografada rasgasse severamente. Imediatamente interrompi a produção e apliquei uma calibração precisa das ferramentas CNC (Controle Numérico Computadorizado). Ao alargar matematicamente as ranhuras da matriz de corte para adicionar uma tolerância exata de dobra, o problema desapareceu. Ao impor esse ajuste geométrico rigoroso, garanti que o tempo de montagem da embalagem conjunta diminuísse em 38 segundos por unidade, economizando milhares para o cliente em custos trabalhistas atrasados ​​e garantindo que as bandejas ficassem perfeitamente alinhadas.

Eu nunca permito que desenhos digitais estáticos ditem minhas produções físicas. Ao incorporar ativamente tolerâncias de espessura exatas nas máquinas de corte, elimino fisicamente o atrito que atrasa suas linhas de produção.

🛠️ Mesa do Harvey: Você sabe a tolerância de dobra exata que seu fornecedor atual usa para bandejas de exibição padrão com perfil B? 👉 Envie-me seu arquivo de corte ↗ — Vou verificar os cálculos antes que você desperdice seu orçamento com produção em massa.

Conclusão

Você pode escolher um fornecedor que economize na engenharia, mas quando essas caixas abertas, calculadas incorretamente, cedem sob a pressão do armazém, isso causa um atrito interno enorme, reduzindo a velocidade da linha de montagem em cerca de 30% e eliminando completamente a margem de lucro do projeto. Mais de 500 gerentes de marca usam meu checklist de pré-impressão para evitar exatamente esses erros fatais no estágio inicial. Pare de chutar as tolerâncias de dobra e deixe-me analisar seus arquivos pessoalmente com minha Auditoria de Corte e Vinco gratuita ↗ para detectar erros estruturais fatais antes do início da produção em massa.
