オリジナルの段ボール製ゲーブルボックスを素早く簡単に作成

小売店向けのパッケージ作成は、物流上の悪夢であってはなりません。構造設計を 工業生産の 実情に合わせることで、費用のかかる試行錯誤の段階を完全に回避できます。

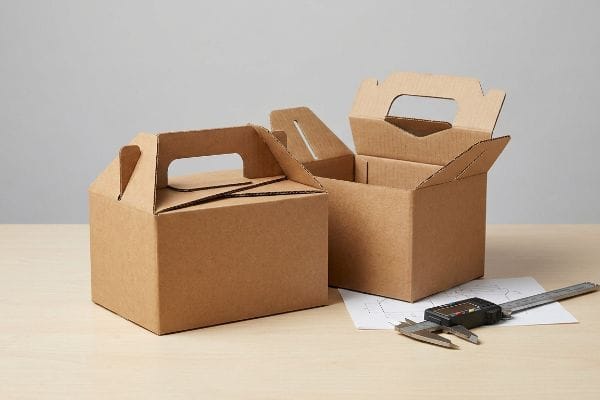

特注の段ボール製ゲーブルボックスの製作には、視覚的なデザインだけでなく、精密な構造設計が不可欠です。これらの持ち手付きキャリアは、特定の方向に配向された段ボール基材と、数学的に計算された折り曲げ許容誤差に依存しています。こうした工業的な制約を克服することで、重い動的負荷によるストレスで持ち手が破れることなく、製品が物流に耐えられることが保証されます。.

しかし、高速自動切断機が稼働し始めると、折り畳み構造の理論を知っているだけでは十分ではない。.

自分だけのオリジナル段ボール箱を作る方法とは？

特注の段ボール箱を設計するのはソフトウェア上では簡単そうに見えるが、荷重を支える構造物の物理的な現実は容赦ない。.

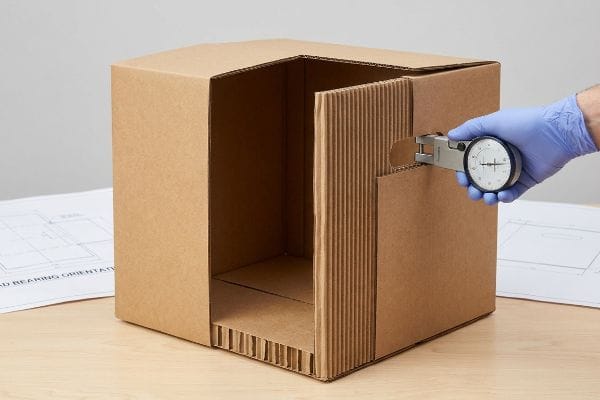

オリジナルの段ボール箱を作るには、正確な寸法、材質、荷重分散経路を明確に定める必要があります。標準的なCAD（コンピュータ支援設計）ファイルは、内部の紙の繊維方向が垂直に揃っていなければ役に立ちません。適切な設計を行うことで、折り畳まれたフラップとハンドルが輸送中の運動応力を安全に吸収することが保証されます。.

しかし、画面上できれいなダイラインを生成することと、工場の現場で多軸輸送による落下に耐えることとは全く別物だ。.

ハンドラーキャリアにおける「ダイナミックサスペンション」の故障

ベテランの調達チームでさえ、特注のゲーブルボックスの型抜きハンドルは単なる見た目上の選択だと考えがちです。彼らはIllustratorでアートワークを作成し、上部に切り抜きを配置し、標準的な段ボールが自然に重量を支えてくれると想定します。この純粋に視覚的なアプローチは、運動張力の容赦ない物理法則を完全に無視し、 動的なサスペンション機構^1を 静的な印刷チラシのように扱っています。

これは単なる理論ではありません。私はテスト現場でまさにこの盲点に対処しています。前四半期、ある顧客が3つの重いガラス瓶用に設計された頑丈なゲーブルボックスを持ち込みましたが、以前のサプライヤーは単にハンドルを溝に沿って水平に切断しただけでした。サンプルを載せて持ち上げたとき、波状の粉が指の下でパキッと音を立てて崩れるのを感じました。水平方向の繊維には構造的な引張強度が全くなく、テンションゲージでちょうど14.5ポンド（6.5kg）の時点でハンドルが完全にちぎれてしまいました。解決策は高価なプラスチック補強材を追加することではなく、CADのダイライン全体を90度回転させることでした。内部の構造繊維をハンドルの引張軸に沿って完全に垂直に走らせるように数学的に強制することで^、これらのサイドパネルは剛性のある吊り橋に変わりました。この微細な幾何学的修正により、重力がロックされた底部のフラップに直接伝達され、運動荷重容量が推定200%増加し、かさばる^二次プラスチックの必要性が完全になくなりました。

木目の向きが悪いせいで素晴らしいデザインが台無しになるのは断じて許せません。この垂直方向の吊り下げ軸を厳密に守ることで、原材料費を膨らませることなく、小売用キャリアが消費者の乱暴な取り扱いにも耐えられることを保証します。

🛠️ ハーベイのデスク： 現在お使いの切妻ボックスは、重い荷重がかかると破断する恐れのある水平方向の紙目に依存していませんか？ 👉 BOM監査を依頼する↗ — 24時間以内に私がすべての構造ファイルを個人的に確認します。

ゲーブルボックスを作るのに使われる紙は何ですか？

適切な板紙基材を選ぶことが、パッケージの耐久性を左右します。 持続可能性に関する要件 と、過酷な小売物流における物理的な要求とのバランスを取る必要があります。

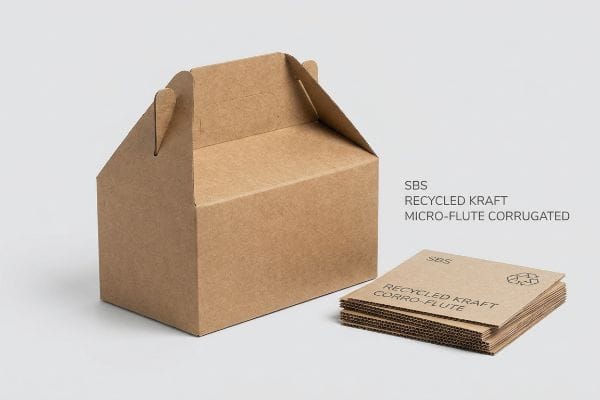

ゲーブルボックスの製造に使用される紙は、一般的にSBS（ソリッド漂白硫酸塩）、クラフト紙板、またはマイクロフルート段ボールです。これらの特定の素材は、一体型の持ち手を支えるために必要な折り曲げ耐久性と高い引張強度を備えており、商品の重量がかかっても構造が破れないように設計されています。.

しかし、高速自動積載機が普及するにつれ、環境に優しい紙ラベルだけに頼るのは危険な落とし穴となる。.

持続可能な輸送箱における「繊維枯渇」の限界

小売業者の厳しいサ​​ステナビリティ目標を達成しようと努力するブランドは、頑丈な小売用パッケージに100％リサイクルされたテストライナーを義務付けることがよくあります。彼らは、この環境に優しいボードが、新しく製紙された紙とまったく同じ内部剛性と機械的耐久性を持っていると想定しています。彼らは、再生パルプ化の微視的な物理的現実を完全に無視しています。セルロースがリサイクルされるたびに、^繊維は文字通り切断され、短くなり、構造的に疲弊し、材料本来の圧縮強度が失われます。

これは単なる理論ではなく、私はまさにこの制約をテスト現場で経験しています。最近の第4四半期の展開中、ある飲料クライアントの調達チームが、ESG目標を達成するために、私が指定した材料を密かに完全リサイクルされた代替材料にすり替えました。そのことが発覚したのは、彼らの試作品が当社のラボで行われたISTA（国際安全輸送協会）の振動シミュレーションに失敗した時でした。短くなり、過剰にリサイクルされた繊維は、しっかりとした折り目を保持する弾力性⁸を欠いており、わずか22ポンド（9.9kg）の下向きの力で切妻屋根全体が内側に崩れ落ちました。これを解決するために、私は彼らのスプレッドシートの仮定を捨て、バージンクラフト紙を正確な30%の割合でコアの耐荷重フルートに直接注入しました。この物理的な改良により、動的圧縮強度⁹に必要な長く新鮮な紙繊維が瞬時に回復し、輸送用キャリアが海上輸送の振動に耐え、高額な小売業者のチャージバックを引き起こすことなく、厳しい大型店舗のサステナビリティ監査に合格することが保証されました。

私は、持続可能性という項目を満たすためだけに、耐荷重性能を犠牲にすることは決してありません。新鮮なセルロースと再生材を綿密にバランスよく配合することで、輸送中の過酷な衝撃にも耐えうる構造パッケージを保証します。.

🛠️ ハーベイのデスク： 現在ご利用の段ボールサプライヤーのボードが、御社の工場に届くまでに何回のリサイクルサイクルを経ているかご存知ですか？ 👉 構造3D応力シミュレーションを請求する ↗ — 100%機密保持。未公開の小売デザインは私が安全に保管します。

特注の段ボール箱を作るのにどれくらいの費用がかかりますか？

カスタムパッケージの価格設定は、原材料の単価請求だけにとどまりません。真の財務分析には、安価な原材料がサプライチェーンに必然的にもたらす隠れた物流上の摩擦を計算することが不可欠です。.

特注段ボール箱の製造コストは、構造設計、金型製作、印刷量、紙質によって大きく異なります。基本的な箱はわずかな費用で済みますが、特殊な防湿層や複雑な型抜き加工を施した高度な設計の箱は、輸送中の大きな損傷を防ぐために、より高額な初期投資が必要となります。.

しかし、工場からの最低価格の見積もりだけに固執することは、プロジェクト全体の投資対効果を損なう最も手っ取り早い方法です。.

「単位コスト」の錯覚と自動組立の失敗

調達部門は、パッケージの「コスト」という柱を独立した指標として扱い、単位あたりわずか数セントの節約のために、構造用板紙の重量を容赦なく削り取ってしまうことがよくあります。彼らは、安価で薄い箱が、混沌とした配送プロセスにおいて、設計されたカートンと全く同じように機能すると誤って想定しています。ECT （エッジクラッシュテスト）評価^13を低下させることで、深刻な構造的不均衡が生じ、小売店の棚に届くずっと前に、パッケージの物理的な完全性が必然的に損なわれてしまいます。

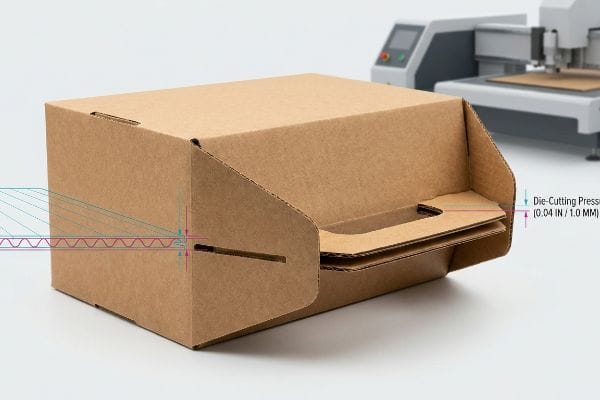

これは単なる理論ではなく、私自身の工場で苦労して学んだことです。2022年、私は主任パッケージングエンジニアのマークに、価格に非常に敏感なバイヤーを満足させるために、スコアラインを狭くし、基材をより安価なBフルートにダウングレードすることで、ゲーブルボックスの金型コストを削減するように依頼しました。私たちは、標準的なキャリブレーション プロトコルを省略することで時間を節約できると考えました。2日後、高速の共同梱包作業中に、安価なボードが反り返るのを見て、私は恐怖に震えました。自動回転スロッターが損傷したフルートを押しつぶすと、上部のシートが激しく擦れる音が聞こえました。「安価な」ボックスは、弱くなった繊維に対して折り曲げ公差が厳しすぎたため、組み立て機械を詰まらせていました。私はすぐにラインを一時停止し、ダイカット圧力を物理的に再調整し、スチール ルール マトリックスを交換して、 折り目チャネルを正確に 0.04 インチ (1.0 mm) だけ広げました¹⁴。騒音を立てて稼働していた機械に緊急の機械的調整を行ったところ、破れは瞬時に止まり、折り畳み部の弾力性が回復した。これにより、共同包装の組み立て時間が1ユニットあたり42秒短縮され、顧客は緊急作業費を約25%削減できたと推定される。

調達用のスプレッドシートに惑わされて、製造における物理学を見失うようなことはしません。工具を特定の材料グレードに合わせて数学的に調整することで、安価な箱に隠れた下流工程のコストを排除します。.

🛠️ ハーベイのデスク： 一見安価に見えるパッケージユニットが、自動共同包装ラインの遅延や詰まりによって、知らず知らずのうちに利益率を低下させていませんか？ 👉 パッケージングROI監査をフルで実施します↗ — 中間のアカウントマネージャーは不要です。構造エンジニアと直接お話しいただけます。

ゲーブルボックスの製作には、一般的にどのような材料が使用されますか？

輸送用ボックスの耐久性は、使用されている素材の微細構造に完全に依存します。.

ゲーブルボックスの製造に一般的に使用される材料としては、軽量品にはソリッドチップボード、重量のある小売製品にはマイクロフルート加工された段ボールが挙げられます。フルート加工されていない板紙は滑らかな印刷面を提供し、一方、段ボール構造は内部のアーチ形状を利用して、激しい物流作業中の運動衝撃を動的に吸収します。.

しかし、小さなチップボードのデザインを、基材を変えずに巨大な小売用キャリアに視覚的に拡大することは、失敗のもととなる。.

動的負荷下における「溝のない基板」トラップ

ジュニアブランドデザイナーは、材料費を節約するためだけに、小型軽量のソリッド紙板デザインを、小売店向けの重厚なゲーブルボックスに拡大しようとすることがよくあります。彼らは、厚くて波状になっていないチップボードの静的密度が、動的耐荷重にもそのまま反映されると考えています。しかし、ソリッド基材には、段ボールに見られるような内部の波状のアーチ^18がないため、消費者が荷物を詰めた箱を持ち運ぶ際に、運動衝撃¹⁹を動的に分散させる機械的メカニズムがまったくないことを、彼らは全く理解していません。

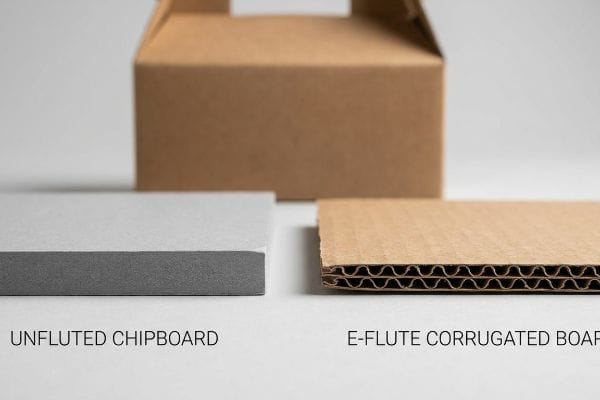

これは単なる理論ではなく、私はテスト現場で常にこの問題に取り組んでいます。数か月前、ある代理店が高級液体化粧品を収納するための幅12インチ（30.4cm）の巨大な切妻型デザインを提出しました。これはすべて厚手の24ptソリッドチップボードでできていました。最初の落下テストで、私は破損したプロトタイプを持ち上げ、上部のシートを剥がしました。密度は高いものの非常に脆いソリッドボードが液体の重みでせん断されるのを感じました。溝のない基材は、静的な材料密度では幾何学的荷重変位を補うことができないため、単に外側に湾曲して座屈しました^20。これを修正するために、私はマイクロメーターの測定値を取得し、高価なプラスチック製のベースインサートは必要なく、材料のピボットだけで済むことを証明しました。私は膨張したチップボードを取り除き、軽量のEフルート波形基材に交換しました。内部のマイクロアーチを利用して運動エネルギーを安全に吸収することで、完全に正方形のキャリア構造を維持し、壊滅的な底突きリスクを完全に排除し、原材料予算を増やすことなくパッケージ全体の重量を15%削減しました^。

私は、美的観点からの素材選びが構造的な物理法則を凌駕することを断固として拒否します。重量物運搬用キャリアにおいて、溝のない基材の使用を永久に禁止することで、倉庫から消費者の手元まで、製品が完全に安全に保たれることを保証します。.

🛠️ ハーベイのデスク： 現在お使いの折りたたみ式カートンは、製品の重量で必然的にたわんで崩れてしまうような、溝のない基材を密かに使用していませんか？ 👉 無料の材料ピボット評価をリクエストしてください ↗ — すべての構造ファイルを24時間以内に私が直接確認します。

結論

市場で最も安価な非波型紙ボードを選ぶこともできますが、繁忙期の買い物で負荷がかかり、弱い取っ手が折れてしまうと、製品に壊滅的な損傷を与え、利益率を完全に失ってしまいます。先月だけでも、私の構造監査により、3つのブランドが1万ドル以上の在庫廃棄と小売店からのチャージバックを回避することができました。理論的な設計上の仮定に基づいてサプライチェーンを危険にさらすのはやめて、私に 次の展開の設計を の成功とB2BのROIを最大限に保証します。
