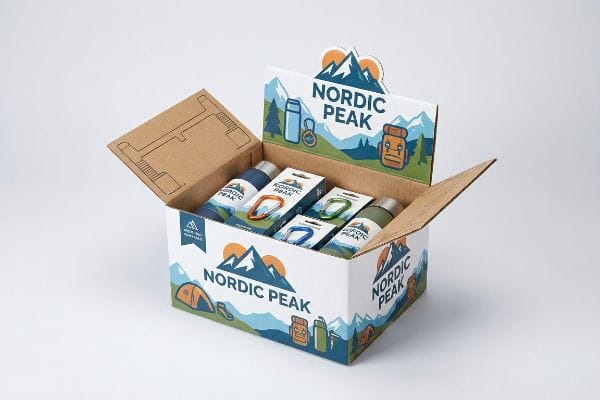

段ボール製のディスプレイボックスはカスタマイズできますか？

混雑した小売店の棚で、自社製品を目立たせたいですよね。しかし、ありふれた茶色の輸送箱にロゴを貼っただけでは、好立地を確保したり、複雑なサプライチェーンを乗り切ったりすることはできません。.

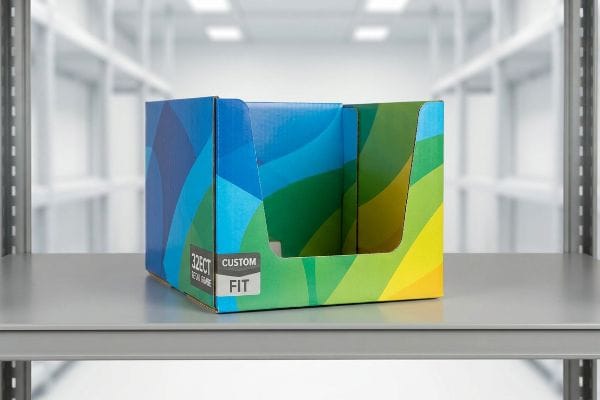

はい。段ボール製ディスプレイボックスのカスタマイズには、精密な構造寸法の設計、ブランドロゴ入りのラミネート加工グラフィックの適用、そして32ECTなどの段ボールグレードを特定の小売店のコンプライアンス基準に合わせて調整することが含まれます。これにより、北米の大型店舗環境において、高い視覚的インパクトと最大の動的耐荷重性能が確保されます。.

しかし、理論を知っているだけでは、機械が実際に稼働し始めると十分ではない。美しいデジタルレンダリングと実際のパレット積載物との間のギャップこそが、利益率が消滅する場所なのだ。.

特注の小売店向けディスプレイボックスを製作してもらうことはできますか？

はい、もちろん製造してもらうことは可能です。しかし、美しいデジタルファイルを工場に渡すだけで、ほとんどの調達トラブルはそこから始まるのです。.

はい。特注の小売用ディスプレイボックスを製作するには、平面のアートワークを構造的な3Dパラメータに変換する必要があります。エンジニアは、特注の連結タブが段ボール基材を破ることなくシームレスに組み立てられるように、キャリパー補正と呼ばれる特定の曲げ許容値と材料の厚さを計算しなければなりません。.

平面のPDFファイル上では単純に見えるが、工場の現場で構造物理学を適用すると、はるかに暗い実態が明らかになる。.

理論上のカスタム金型が組立ラインで失敗する理由

グラフィックデザイナーは、デジタルソフトウェア上で、嵌合パネルと全く同じ幅の連結タブや折り畳みスロットを作成することがよくあります。彼らは、画面上に完璧に描かれた線が、そのまま物理的に完璧にフィットすると考えています。ベテランデザイナーでさえ、この盲点を見落としがちで、 厚みのある段ボール素材は90度折り畳むと物理的なスペースを占有すること¹。

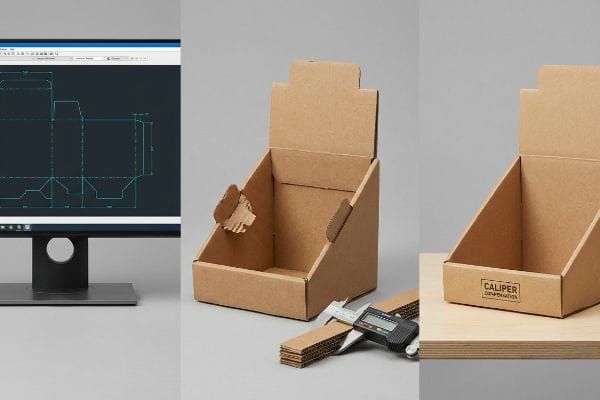

これは単なる理論上の話ではなく、私はテスト現場で実際にこの問題に取り組んでいます。前四半期、ある代理店からBフルートディスプレイ用の「完璧な」カスタムダイラインが送られてきました。私はCNC（コンピュータ数値制御）切断テーブルで簡単なプロトタイプを作成しました。共同梱包チームが 厚さ0.11インチ（2.79 mm）のボード^2を、調整されていないスロットが非常にきつかったのです。物理的な抵抗によってリソラミネートされたトップシートが反り返り、紙繊維が裂ける大きな音がラボ中に響き渡りました。私は彼らの理論上の設計図を捨て、ArtiosCADを使用して、 キャリパー補正アルゴリズム^3を 。ボードの正確な曲げ半径を考慮して受け側の空隙を人工的に広げることで、部品は最終的に摩擦なくスライドして接合されました。この2.4mm（0.09インチ）の公差クリアランスを厳守することで、共同包装の組み立て時間を1ユニットあたり42秒短縮し、標準的な大量生産における莫大な人件費を削減できます。

カスタムロールアウトの場合、平面のグラフィックファイルは決して信用しません。テストライナーのシートをダイカッターにかける前に、すべてのデジタルダイラインを厳格な物理的な曲げ許容範囲監査にかけます。.

🛠️ ハーベイのデスク： 現在のダイラインは、量産前にBフルートボードの厚さを数学的に補正していますか？ 👉 構造BOMを監査する↗ — 私はすべての構造ファイルを24時間以内に個人的にレビューします。

特注の段ボール箱を作るのにどれくらいの費用がかかりますか？

特注カートンの価格設定は、一律のメニューではありません。構造用板紙のグレードや、お客様が求める表面仕上げの化学的な複雑さによって、価格は大きく変動します。.

場合によります。特注段ボール箱の製作費用は、段ボール基材のECT（エッジクラッシュテスト）値、使用する印刷方法、および特殊なラミネート加工によって決まります。標準的な茶色のクラフト紙から高級なリソラミネート仕上げにアップグレードすると、最終的な単価は大きく変わります。.

しかし、材料の物理的・化学的性質を無視して初期単価ばかりにこだわるのは、サプライチェーンの破綻を招く確実な道である。.

美容目的の電気けいれん療法（ECT）のダウングレードの罠

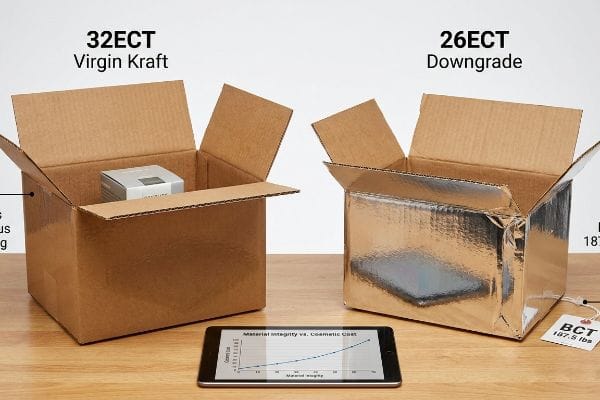

調達チームは、常に高級で光沢のある小売向け美観を実現しながら、同時に単価を大幅に引き下げるというプレッシャーに直面しています。高価な箔ラミネート加工や強力な紫外線（UV）コーティングの高い製造コストを相殺するために、彼らは密かにベース段ボールの構造等級を 頑丈な32ECTから安価な26ECT⁷。彼らは、厚いプラスチックフィルムが中空の紙芯を魔法のように補ってくれると考えています。

これは単なる理論ではなく、私はテスト現場でこの問題に取り組んでいます。あるバイヤーが、以前のサプライヤーから引き継いだパッケージングのファイルを送ってきて、輸送中の大きな損傷について苦情を述べていました。彼らは美しい全面フォイルラミネートに高額を支払っていましたが、厳しい予算に収めるために、以前のベンダーはコアフルーティングからバージンクラフト紙を取り除いていました。社内の ISTA（国際安全輸送協会）落下シミュレーション^8で、一見頑丈に見えるベースが完全に潰れるのを見ました。BCT（ボックス圧縮テスト）ロードセルは、壊滅的なコーナーせん断が発生する前に、わずか187.5ポンド（85kg）で平坦になりました。私はすぐに材料の方向転換に着手しました。コストを膨らませる高価で重いフォイルフィルムに頼る代わりに、ベースを バージン32ECT標準⁹ 、高固形分光沢水性コーティングを使用して必要なプレミアム反射を実現しました。内部のフルート密度を維持し、高価なプラスチックラミネートを排除することで、動的耐荷重を350ポンド（158kg）まで回復させ、クライアントが多額の3PL（サードパーティロジスティクス）チャージバックを回避できると同時に、単位あたりのコストを予算内に完全に収めることができました。

見た目の肥大化のために、ディスプレイ内部のフルート密度を妥協することは断固として拒否します。真のパッケージングエンジニアリングとは、構造的な骨格を犠牲にすることなく、ハイエンドな美的コミュニケーションを実現するものです。.

🛠️ ハーベイのデスク： 現在のサプライヤーの厚手のラミネーションを購入するために、知らず知らずのうちに品質の劣る26ECTコアにお金を払っていませんか？ 👉 材料完全性監査を依頼する ↗ — 100%機密保持。未発表の小売デザインは私が安全に保管します。

段ボール箱の設計方法

工業グレードの輸送用梱包材を作成するには、単に長方形を描くだけでは不十分です。物理的な寸法を、国際貨物物流の厳密な幾何学的構造に数学的に整合させる必要があります。.

段ボール箱の設計には、マスターカートンが標準的な48×40インチのGMAパレットの設置面積にぴったり収まるように設計する必要があります。構造設計者は、正確な内部製品容積を計算し、湿度緩衝材を適用し、垂直コーナーが最大の動的圧縮強度を維持できるように、オーバーハング許容値をゼロにする必要があります。.

多くのデザイン会社は、美しく、ぴったりと収まる構造物を作り出すが、それらの寸法が倉庫の荷積み場にある木製パレットとどのように相互作用するかを完全に無視している。.

パレットの突き出しがもたらす致命的な数学

調達チームは、頑丈な段ボールの圧縮特性が商品の配置に関係なく保護してくれると想定し、1つの箱により多くの商品を詰め込むために、マスターカートンの寸法を最大化することがよくあります。彼らは、 標準的な48×40インチ（121×101cm）のGMA（食料品製造業者協会）パレット¹³ からほんのわずかだけはみ出すような設計を行い、1つのSKUを追加で詰め込もうとします。これは、原材料の厚みが重力に対する絶対的な防護壁だと考えている経験豊富なバイヤーでさえ陥る、よくある落とし穴です。

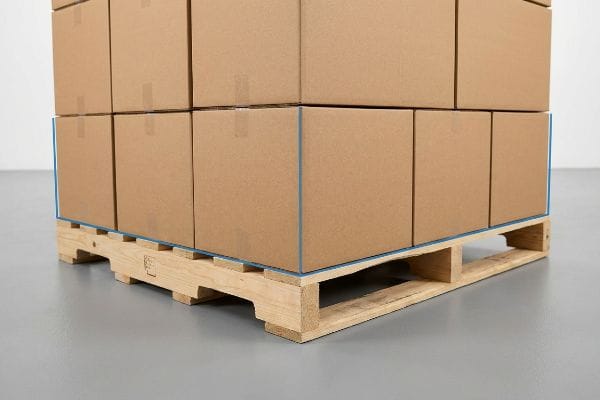

これは単なる理論ではなく、工場の現場で苦労して学んだことです。2022年、私は主任パッケージングエンジニアのマークに、内部容積を最大化するように最適化した新しいバルクマーチャンダイザーの静的荷重テストを実行するように依頼しました。ボックスの設置面積を少し広げることで、顧客のコストを削減できると考えました。テストパレットに積載したボックスを置くと、角が木製デッキからちょうど0.5インチ（12.7 mm）はみ出していました。圧縮テスト開始から1時間後、Bフルートが座屈する不快な音がラボ中に響き渡りました。 段ボール箱は強度の最大60%を垂直方向の角の整列から得ている^ため 、支えられていない角には荷重がかからず、すべての重量が弱い中央パネルにかかっていました。私はすぐにCADワークステーションに行き、最大許容カートン設置面積を人工的に縮小して、木製の外周内に完全に収まるようにしました。この厳密なゼロオーバーハング境界ボックスプロトコルは、マスターカートンの崩壊を防いだだけでなく、これにより、コーナー部の圧縮強度が60％まで完全に回復し、顧客は海外輸送中のコンテナが壊滅的な損傷を受ける事態を免れた。

私は、木製パレットの正確な寸法を基に、すべての輸送用カートンを逆算して設計しています。角がしっかりとした木材の上に垂直に固定されていなければ、理論上の材料強度は全く意味をなしません。.

🛠️ ハーベイのデスク： 現在お使いのマスターカートンのデザインはパレットの端からはみ出していて、知らず知らずのうちに垂直荷重容量の60%を犠牲にしていませんか？ 👉 3D応力シミュレーションを入手 ↗ — 中間のアカウントマネージャーはいません。構造エンジニアと直接話せます。

ホームデポは特注の箱を作ってくれますか？

ホームデポは巨大な小売流通業者であり、製紙工場や包装材メーカーではありません。彼らの売り場で商品を販売したい場合は、 規定に準拠した販売業者を。

いいえ。ホームデポは、ブランド向けに特注の箱や店頭ディスプレイを製造していません。製品を店頭に並べるには、ホームデポの厳格な倉庫物流と頑丈なサプライチェーン要件に厳密に準拠したディスプレイを設計、製造、供給する専門の段ボール包装工場に依頼する必要があります。.

地元の業者なら段ボール箱くらいなら折りたためると思うかもしれないが、大型ホームセンターの倉庫で生き残るには、相当な構造的な防御が必要だ。

数トン級フォークリフトの衝突の危険性

ハードウェア小売環境への参入を試みるブランドは、小売業者の理論上の最大ラック高さの100%を活用するようにパレットディスプレイを設計することが多い^17。彼らは、スチールラックにぴったりと収まるようにすることで、視覚的なスペースと製品量を最大化できると考えている。しかし、彼らは、重い工業製品が実際にペースの速い倉庫環境でどのように移動するかという機械的な現実を完全に無視している。

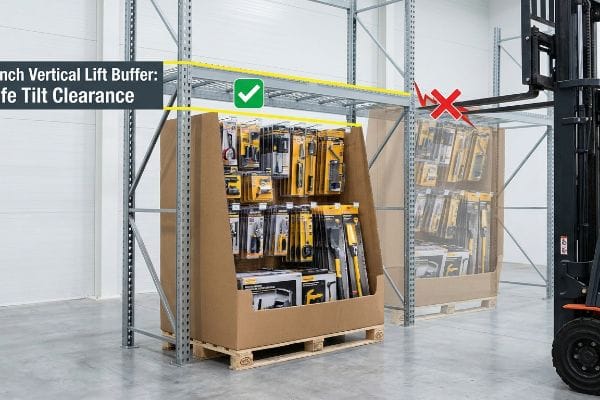

これは単なる理論ではなく、私はテスト現場で実際にこの問題に取り組んでいます。ハードウェア分野に進出するクライアントが、実際の倉庫でのテスト中に不合格となった、粉々に砕けたプロトタイプを持ち込んできました。潰れたヘッダーからトップシートを剥がすと、鈍器による衝撃でCフルートが粉々になった箇所で、エッジがひどく剥がれているのが分かりました。以前のベンダーは、ディスプレイを ラックの高さ制限である50インチ（127cm）¹⁸。挿入時に、フォークリフトのオペレーターは、重いスチール製のフォークを上向きに傾けるのに必要な垂直方向の空間が不足していたため、ディスプレイがクロスビームに直接激しく衝突してしまいました。私は設計ファイルを取り出し、すぐにシステムに厳格な垂直リフトバッファを導入しました。 正確に5インチ（127mm）^19を 、機械式フォークに必要な正確な上向き傾斜クリアランスを確保しました。この単純な幾何学的計算により、衝突のない安全な取り扱いが保証され、最上段の在庫の破損を完全に排除し、追加のボードコストをかけずにブランドの最終ベンダーコンプライアンス承認を取得できました。

機械的な取り扱い許容範囲を数学的に考慮せずに、理論上の倉庫保管制限を鵜呑みにすることは決してありません。大型量販店から発注を受けたとしても、陳列品がフォークリフトでスチールラックに搬入される過程で物理的に耐えられないのであれば、何の意味もありません。.

🛠️ ハーベイのデスク： 小売店のラック設置制限を100%活用して、フォークリフトの衝突事故という大惨事を無謀にも引き起こしていませんか？ 👉 サプライチェーン監査を依頼する ↗ — 24時間以内にすべての構造ファイルを私が直接確認します。

結論

サプライチェーンの物理法則を無視する安価なベンダーを選ぶこともできますが、理論上のダイラインがBフルートの厚みを考慮していない場合、結果として生じる板紙の座屈により、共同梱包ラインの速度が推定30%低下し、製品の利益率が瞬時に失われます。まさにこのエンジニアリングレビューにより、大量生産開始前に、大規模な全国展開において致命的な2.4 mm (0.09インチ) の公差誤差が発見されました。構造形状の失敗にマーケティング予算を浪費するのはやめて、私に 次の展開の設計を任せてください。 最大限に大型店舗のコンプライアンスとROIを保証します。
