ダイライン設計とダイラインパッケージングのガイド

何週間もかけてデザインを完成させたのに、 段ボール製のディスプレイが 届いてみると、タブが合わず、端が破れてしまう。あなたのデザインは、ひっそりと小売店での展開を妨害しているのだ。

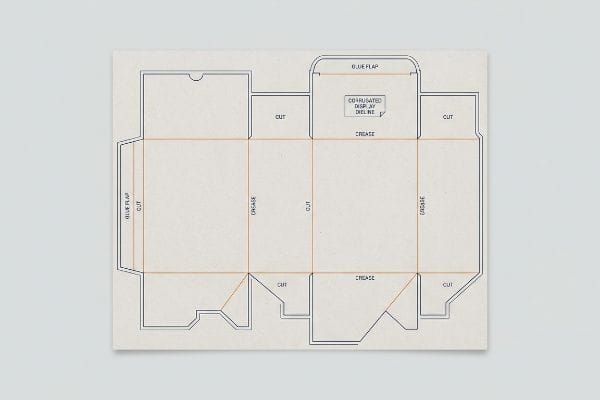

パッケージの型抜きラインを設計するには、物理​​的な素材をどのように切断、折り曲げ、折り畳んで三次元構造にするかを正確に規定する、精密な二次元ベクトルテンプレートを作成する必要があります。この技術的な設計図により、構造的な完全性、完璧なアートワークの位置合わせ、そして高速段ボール包装生産ライン全体にわたるシームレスな自動製造が保証されます。.

しかし、画面上の美しいテンプレートは、工場現場で物理的に問題が生じれば何の意味もありません。サプライチェーンを実際に乗り越えられるパッケージを設計するにはどうすればよいかを詳しく見ていきましょう。.

パッケージの型抜きラインを設計するには？

真っ白なデジタルキャンバスを眺めているだけでは、小売キャンペーンは成功しません。テンプレートのデザインは、グラフィックアートではなく、構造的な数学に基づいて行う必要があります。そうすることで、物理的な構築がスムーズに行えるようになります。.

パッケージの型抜き設計では、曲げ代、ロッククリアランス、材料の厚みを専用のベクターソフトウェアに直接数学的にマッピングする必要があります。この構造設計段階は、ブランドグラフィックを適用する前に必ず実施し、最終的な段ボール製ディスプレイが完全に平らに折り畳まれ、機械的な抵抗なく組み立てられることを保証します。.

いきなり標準的なイラストレーションソフトを使って箱を描くのは、製造上の完全な失敗を引き起こす最も手っ取り早い方法です。.

キャリパー補正：標準的なCAD（コンピュータ支援設計）が失敗する理由

グラフィックデザイナーの標準的な手法は、嵌合パネルと全く同じ幅で、ベクタープログラムで連結タブや折り畳みスロットを作成することです^1。彼らは、1 インチ (25.4 mm) のタブが、フラットなデジタルスクリーン上の 1 インチのスロットにぴったりと収まることを想定しています。この 2 次元的なアプローチは、作成対象の基材の物理的な現実を完全に無視しています。

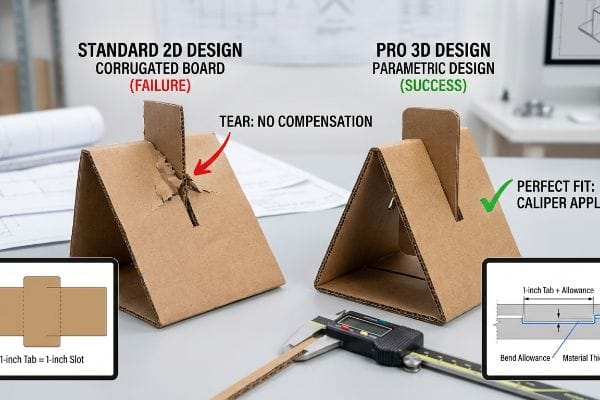

ベテランデザイナーでさえ、折り畳まれた段ボールの物理的な厚みを計算し忘れると、この盲点を見落としてしまうことがよくあります。私は、クライアントが厚さ0.11 インチ (3 mm) の B フルート ディスプレイ²の平面アートワーク ファイルを提出するのを常に見ていますが、厚い紙板が 90 度折り畳まれると、物理的に材料³が消費されることを理解していません。折り目の外半径を補正するためにスロットが数学的に広げられていない場合、共同梱包チームは部品を無理やり押し込まなければなりません。私は組み立てラインに立って、作業員が補正されていないタブを狭いスロットに押し込もうとして、生の紙板が引き裂かれる鈍い大きな音を聞いてきました。最終的には、醜い透明テープで固定するしかありません。私は、パラメトリック設計ソフトウェアを使用して、すべての折り目に自動的に曲げ代を適用することでこれを解決し、ディスプレイが摩擦なく組み立てられ、棚に完全に直角に収まるようにします。

私はノギスで寸法を測らずに平面図を信用することはありません。画面上で曲げ代を修正するのは2分で済みますが、実際の小売店での展開中に破れた段ボールを修正すると、組み立てラインの速度が推定30%低下します。.

🛠️ ハーベイのデスク： アートワークのタブの曲げ許容量が正しいか不安ですか？👉 計算を確認させてください↗ — 私のデスクに直接アクセスできます。自動販売スパムは一切ありませんのでご安心ください。

パッケージデザインにおける7つの基本ステップとは？

組織化されていない設計プロセスは、際限のない工場での修正によって予算を浪費します。厳格な手順に従うことで、後工程での高額な構造変更費用を回避できます。.

パッケージデザインにおける7つの基本ステップは、小売業者の仕様定義、最適な段ボール材料の選定、構造テンプレートの設計、グラフィックアートワークの適用、3Dレンダリングの生成、輸送時の実地試験の実施、そしてプリプレスファイルの最終化です。この手順を厳密に守ることで、大量生産や輸送中の重大な機械的故障を防ぐことができます。.

多くのブランドは、構造的な基礎を軽視してクリエイティブなグラフィック制作に急いでしまうため、ファイルが工場に届いた際に大きなボトルネックが生じてしまう。.

ステップ7：プリプレス用金型コマンド

購入者は、一見完璧に見えるアートワークファイルが印刷工場で拒否された理由をよく尋ねます。彼らは、標準的な4色の視覚的な線だけで、自動機械にどこをカットして折り曲げるかを指示できると考えています。しかし残念ながら、 機械的なカットラインを標準的な視覚的なグラフィックレイヤー⁷ 根本的な誤りです。

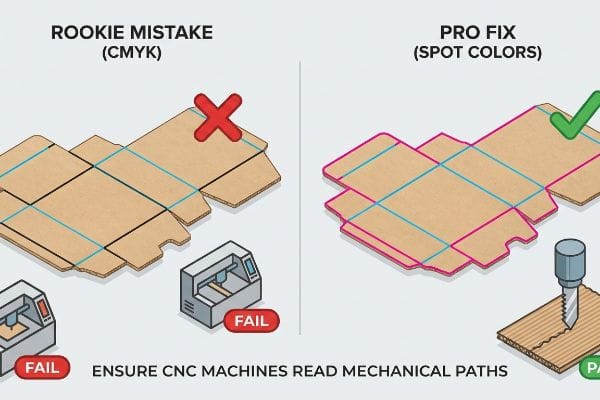

パッケージデザインの7つの基本ステップで最大の落とし穴は、チームが折り目を示すために標準のCMYK（シアン、マゼンタ、イエロー、キー/ブラック）ラインを使用した構造テンプレートを提出する場合です。自動CNC（コンピュータ数値制御）カッティングテーブルは視覚的なグラフィックを読み取りません。 特定のスポットカラー名⁸ 。標準の視覚的な黒を使用すると、機械のソフトウェアは カットラインをアートワークレイヤー⁹。このようなファイルが届いたため、生産を停止しなければならなかったことがあります。介入しなければ、機械は目に見える黒い輪郭を印刷するだけで、物理的なカットは一切行わず、厚いテストライナーは完全に硬いままになります。私は、構造パスが絶対スポットカラーに割り当てられていることを確認するために、すべての受信PDFファイルを厳密にプリフライトし、機械的なストロークを純粋なアートワークから分離して、鋼の刃が実際にボードに接触することを保証します。

デザイナーがこのプリプレス工程を忘れたために、毎月何十もの破損したファイルが送られてきます。特色を分離することで、機械のダウンタイムによるペナルティを発生させることなく、印刷工程を物理的なカッティングテーブルに直接進めることができます。.

🛠️ ハーベイのデスク： 自動CNCテーブルがベクターカットラインを正しく読み取れるか確認しましたか？ 👉 プリプレスガイドをダウンロード ↗ — 安全にダウンロードしてください。ご質問があれば、後ほどメッセージでお問い合わせください。

パッケージデザインにおける4つのCとは何ですか？

マーケティング上の要望とサプライチェーンの現実とのバランスを取ることは、非常に難しいことで知られています。単一の指標に頼ると、最終的なマーチャンダイジングの実行を台無しにしてしまうでしょう。.

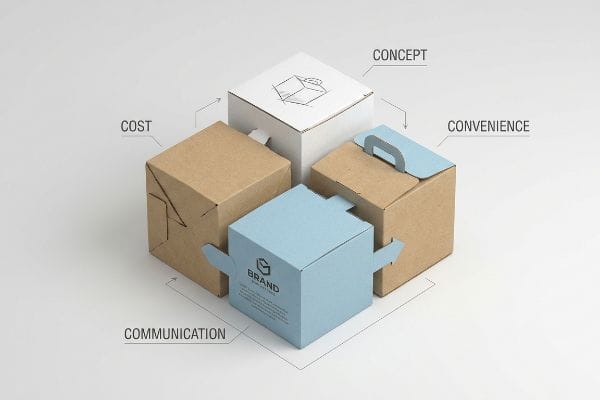

パッケージデザインにおける4つのCとは、コスト、コンセプト、利便性、そしてコミュニケーションを指します。この戦略的な小売フレームワークにより、構造設計予算がサプライチェーンの物流、物理的な商品陳列の可視性、そしてエンドユーザーの組み立て要件と整合し、物流上の摩擦を生じることなく、収益性の高い店頭での顧客エンゲージメントを促進する統一戦略が構築されます。.

4つの柱を知っていることと、調達チームが意図せずそれらを悪用してしまう方法を知ることは全く別物であり、それが導入を成功させる鍵となる。.

調達の不均衡：4つの柱を破壊する

ブランドチームは、これら4つの戦略的柱を用いて理想的なキャンペーンを立案することが多いが、その後、プロジェクトを調達部門に引き渡す。調達部門の標準的なやり方は、主要なコスト指標のみに絞り込み、それに固執することである。彼らはしばしば、単位当たりの初期費用をわずか数セント節約するために、構造用ボードのグレード¹³をくり抜く。

高級塗料で家を建てるのに、費用を節約するために腐った木材を骨組みに使うようなものだと考えてください。コアとなる材料をダウングレードすると、深刻な不均衡が生じ、フレームワークの他の3つの柱が完全に破壊されます。最近、あるキャンペーンを監査しましたが、ブランドがベースをケチったために、物理的なコンセプトが重い パレットの 重量に耐えきれず崩れてしまいました。店員がそれをつかむと、崩れた波型の溝の粗く埃っぽい摩擦によってユニット全体が垂れ下がり、組み立ての利便性が損なわれ、ブランドの棚でのコミュニケーションが完全に消えてしまいました。私は、生の構造コストを下流のサプライチェーンの存続に直接数学的にリンクする統一評価を義務付けており、投資が 壊滅的な小売業者のチャージバック¹⁴。

私は、原材料の単価を単独の指標として扱うことを断固として禁じます。構造的な利便性と物理的なコミュニケーションに適切に投資することで、キャンペーンがサプライチェーンを乗り越え、実際に店頭で買い物客の購買意欲を高めることを保証します。.

🛠️ ハーベイのデスク： 調達コスト削減が、知らず知らずのうちに組織の構造的健全性を損なっていませんか？ 👉 資材監査を依頼する ↗ — 延々と営業電話がかかってくるようなフォームはありません。純粋な価値だけを提供します。

パッケージにおける型抜き線とは何ですか？

温度・湿度管理されたデザイン会社では、2次元のベクターファイルは完璧に見える。しかし、生の段ボールが倉庫の湿気を吸収すると、完璧なテンプレートは物流上の悪夢へと変わってしまう。.

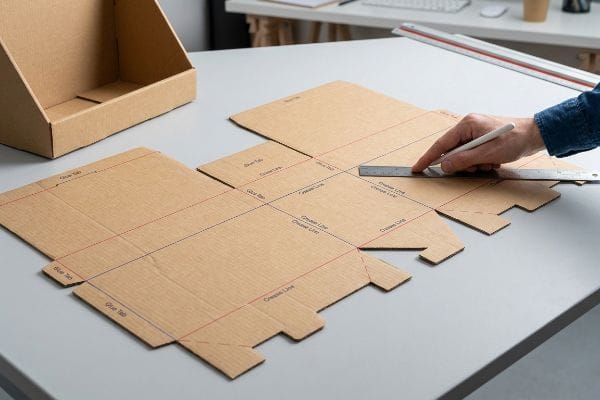

パッケージにおけるダイラインは、構造容器の製造において、正確な切断、折り目付け、および折り畳みの経路を視覚的に指示する、基礎となるエンジニアリングテンプレートです。これらの重要なデジタル設計図は、自動化された機械を制御し、正確なアートワークの位置合わせを保証するとともに、大量生産される小売サプライチェーン物流において、物理的な材料が正確に組み立てられることを保証します。.

しかし、機械が稼働し始め、環境物理が材料に影響を与え始めると、理論を知っているだけでは十分ではない。.

水分膨張の落とし穴：標準的なCADテンプレートが失敗する理由

調達チームは、テンプレートが確定すれば構造寸法は永久に完全に固定されると考えることが多い。彼らは、 試験用ライナーボード¹⁷、輸送中は紙繊維が硬質プラスチックとまったく同じように振る舞うと信じている。

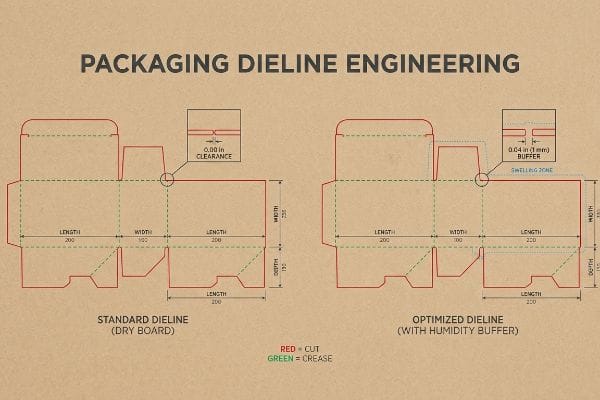

私の施設では、パッケージの完璧に設計されたダイラインが、高湿度の輸送中に見事に失敗するのを日常的に目にします。段ボール製のフラットパックが海上輸送で出荷されたり、フロリダのような湿度の高い地域に保管されたりすると、多孔質の32ECT（エッジクラッシュテスト）テストライナーが周囲の水分を物理的に吸収して膨張します^18。ソフトウェア上で正確に0.12インチ（3.17 mm）と測定されたスロットが突然膨張します。私は、店員が膨張した部品を無理やり押し合わせようとして、激しい摩擦が生じ、フルートが潰れてトップシートが激しく破れるのを見てきました。これを解決するために、膨張したボードのマイクロメーターの測定値を取得し、インターロック機構に直接0.04インチ（1 mm）の湿度バッファ^19を自動的に設計します。この厳密な許容誤差オフセットを適用することで、共同梱包の組み立て時間を1ユニットあたり45秒短縮し、人件費を大幅に削減するとともに、店頭での商品表示の破損を防ぐことができます。

最終納品場所の環境物理を計算せずに、裁断台にファイルを送ることは決してありません。プリプレス段階での微細なクリアランス調整こそが、スムーズな組み立てと、完全に失敗に終わる店頭展開との分かれ目となるのです。.

🛠️ ハーベイのデスク： 2ミリの構造上の欠陥で500店舗展開を台無しにしないでください。👉 ダイラインファイルをお送りください↗ — 大量生産に予算を浪費する前に、計算をストレステストします。

結論

最も安価なベクターテンプレートを承認することはできますが、湿度の高い倉庫で狭い受け口が膨張して印刷されたグラフィックが破れてしまうと、小売店から即座に拒否され、生産ラインの速度が推定30%低下します。500人以上のブランドマネージャーが、このような致命的な初期段階のミスを回避するために、私のプリプレスチェックリストを使用しています。環境物理学に賭けるのはやめて、量産前に隠れた摩擦点を見つけるために、私の 無料ダイライン監査↗ 。
