ダイとは何ですか?

多くのバイヤーは「ダイ」と聞いてサイコロを思い浮かべます。工場では、ダイを使って材料を成形します。混乱は遅延とコストの増加につながります。今日は、その基本を分かりやすく説明します。

ダイとは、材料を力で切断、成形、または形作るための専用工具です。メーカーは、スタンピング、成形、押し出し、そして打ち抜き加工においてダイを使用します。ダイはエッジと特徴を定義し、すべての部品が要求されたサイズ、形状、そして仕上げに一致するようにします。

ほぼすべてのプロジェクトでこの言葉に出会います。私は、厳しいスケジュールを持つブランドのために段ボール製のディスプレイを作っています。チームが図面、見積もり、そして納期について共通認識を持てるよう、定義はシンプルにしています。

製造業における金型とは何ですか?

言葉は抽象的に聞こえます。チーム内で議論が起こり、プロジェクトが遅延します。調達の現場ではよくこのようなケースを目にします。迅速な解決策は、見積もりから納品まで全員が共有する、明確な定義です。

製造業において、金型とは、材料を切断または成形して精密な部品を成形するための力を伝えるための形状工具です。プレス機や金型内で動作し、スピード、安全性、そして一貫した精度を実現します。

簡単な例で仕組みを説明します

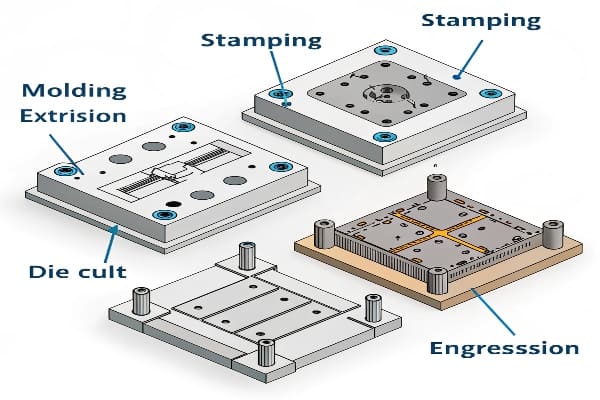

ダイは、力を加えた際に材料がどこへ進むかを制限することで形状を制御します。金属打ち抜き加工では、パンチがシートをダイの開口部に押し込み、穴や輪郭を作ります。成形加工では、ダイとパンチがシートを曲げたり、引いたりして3D形状にします。包装加工では、鋼定規ダイを使用します。これは、合板に鋭い鋼の刃がセットされたものです。プレス機が段ボールを刃に押し付けます。段ボールは一撃で切り込みと折り目が付きます。プラスチック加工では、金型は一種のダイペアです。キャビティとコアは、溶融樹脂が冷却される際に成形します。押し出し加工では、ダイは形状を持つ板です。高温の材料がそこを流れ、その形状に沿って成形されます。

私はどの仕事でも3つの点に注意を払っています。1つ目は材料の種類と厚さ。2つ目は公差とエッジ品質。3つ目は生産量と速度です。これらの点がコスト、リードタイム、そしてリスクを左右します。金型の種類をこれらの制限に適合させることで、手戻りを回避し、納期を守ることができます。

*実際の時間は、サイズ、複雑さ、工具鋼、熱処理によって異なります。

サイコロは立方体ですか?

多くの人がカジノのキューブを想像します。そのイメージは引用や図面を誤解させる原因になります。新規購入者からよく聞きます。「ダイ」という言葉は道具の形を意味し、キューブの形ではありません。

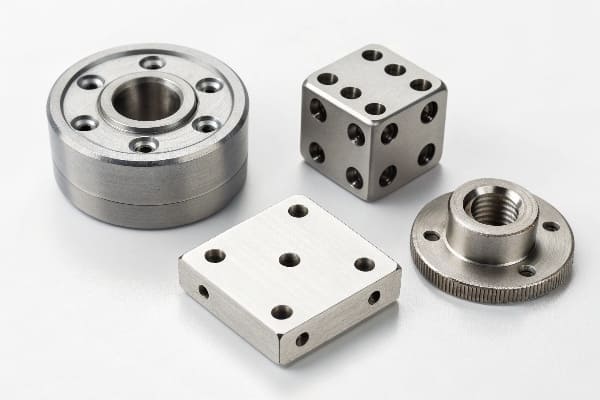

いいえ。サイコロは必ずしも立方体である必要はありません。平らなもの、円筒形のもの、複数のピースを持つもの、不規則なものなど、様々な形があります。サイコロはゲーム用の立方体であり、ダイスは製造工程で材料を成形するための道具です。

私がよく使う形状とその重要性

ほとんどのダイは立方体のブロックではありません。スチールルールダイ^1は、パターンに合わせて曲げられたナイフルールを備えた平らな合板または複合板です。軽量で、製造が速く、修正も容易です。ロータリーダイ²は、切断刃を備えた円筒形で、高速ラインや長距離生産に適しています。スタンピングダイセットは、ガイド、パンチ、スプリングを備えた2枚の重い板のように見えます。プレス機に装着され、強力な力で閉じます。伸線ダイは、テーパー状の穴が付いた小さな硬いインサートで、ホルダーに取り付けられます。押し出しダイは、輪郭に切り欠きのある厚板です。金型は、キャビティとコアを備えた2つの複雑な半分で構成されています。

形状はコスト、メンテナンス、そして保管を左右します。平型ダイはラックに収納でき、段取り替えも迅速です。円筒型ダイは慎重なセットアップが必要ですが、速度は向上します。厚いダイブロックは力と熱を吸収します。チームから「キューブ型」を求められたら、どのような工程を指しているのかを尋ね、適切な形状のダイを選定します。

ダイとは何ですか？

チームは「ダイ」という言葉を様々な意味で使います。それが時間のロスにつながります。私は一つのルールを守っています。「ダイとは、力を受けて材料に接触したり、材料を方向付けたりする部分です。」

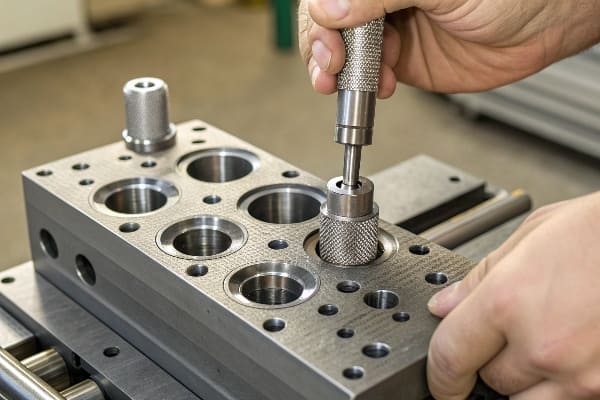

ダイとは、荷重下で材料を直接成形、切断、またはガイドするあらゆる形状の工具部品です。キャビティ、プレート、ルールセット、インサートなどが含まれます。対応する部品としては、パンチ、コア、ローラーなどがあります。

業界名を分かりやすく翻訳

業界によって用語は異なりますが、仕事内容は同じです。スタンピングでは、パンチが押し出し、ダイが受けます。絞り加工では、ダイ開口部が壁面と直径を決定します。包装分野では、スチールルールダイ^3は刃と罫線付きのカッティングボード全体を指します。プラスチック業界では「モールド」と呼ばれることが多いですが、それぞれの半分がダイのように機能します。キャビティとコアが部品を形作ります。押し出し加工では、ダイオリフィスがプロファイルを設定し、下流のサイジング工程で最終寸法を制御します。粉末成形では、ダイキャビティがグリーンコンパクトを形作ります。

バイヤーにはこう説明しています。工具面がワークに接触して最終形状を決定する場合、それをダイ面（ダイ面^）。ホルダー、シュー、ガイド、スプリングはダイではなく、ダイを支えるものです。明確な名称を付けることで、誤った見積もり、誤ったCADデータ、誤った品質管理計画を防ぐことができます。見積もりを出す際には、ダイの種類、相手側部品、そしてサポートハードウェアを必ず記載し、食い違いがないようにしています。

プレスツールと金型の違いは何ですか?

人々はこれらの言葉を混同し、間違った商品を注文してしまいます。混同は商品の適合性の低下、余分なコスト、そして発売の遅れにつながります。私は簡単なテストを使って、これらの言葉を区別しています。

プレス金型とは、プレス機に組み込まれるプレート、ガイド、パンチ、ストリッパー、そしてダイからなる完全なアセンブリです。ダイは、このアセンブリ内の形状を与える部品です。一方がシステムであり、もう一方が成形部品です。

システム vs 形状：私が支払う部品とその理由

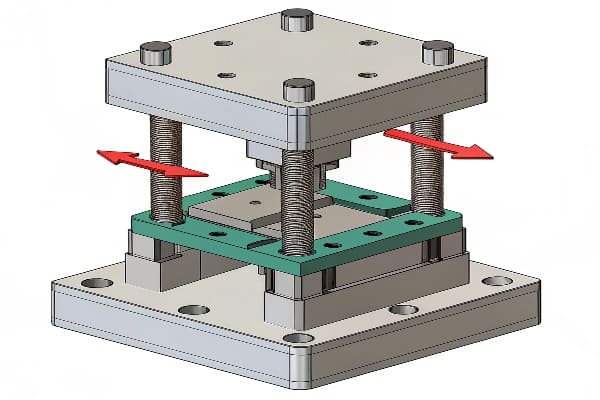

金属部品のプレス工具とは、上部シューと下部シュー、ガイドポスト、ブッシング、パンチ、ダイブロック、ストリッパー、スプリング、センサー、そしてベースから構成されます。ダイとは、最終的な輪郭または開口部を形成するブロックまたはインサートのことです。順送工具では、複数のステーションがピアシング、フォーミング、そして切断を順番に行います。各ステーションにはパンチとダイが配置されています。このアセンブリ全体がプレス工具です。単純なブランキング加工では、工具は小さくても分割は一定です。

この違いはコストとメンテナンスに影響します。プレスツールは製造とセットアップにコストがかかります。高速で動作し、長時間の作業でも厳しい公差を維持します。ダイは単体で販売されている場合、交換可能なインサートやボード用のシンプルなルールセットが含まれることがあります。段ボールディスプレイ用に、私はスチールルールダイ⁵とフラットベッドマシンを購入しています。マシンがプレス機、ダイがルール付きのボードです。サンプルが変更された場合は、ルールを曲げ直したり、セクションを交換したりします。金属の場合、刃先が摩耗した場合は、ダイランドを再研磨するか、インサートを交換します。

結論

金型は力を加えて材料を成形します。立方体ではありません。より大きなプレス金型の一部である場合もあります。明確な名前はコストを削減し、時間を節約し、納期を守ります。
