ダイラインとパッケージテンプレートの違いは何ですか？

ブランド各社は、基本的なレイアウトガイドと加工可能な構造ファイルを混同することで、数週間もの生産時間を無駄にしています。私は工場現場で、この違いがコストマージンにどれほど影響するかを日々目の当たりにしています。.

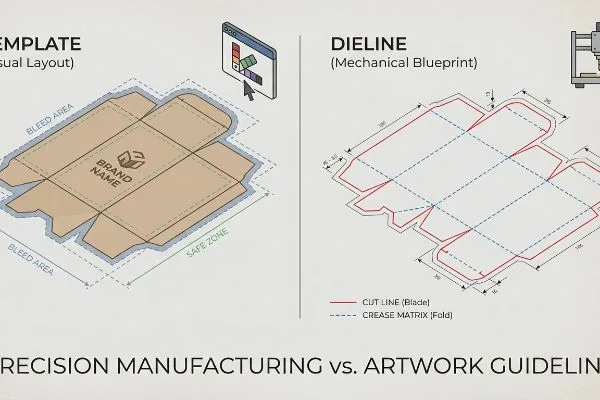

主な違いは、パッケージテンプレートがアートワークの基本的な視覚レイアウトを提供するのに対し、ダイラインは精密な機械的設計図として機能する点です。ダイラインには、工場現場でCNC（コンピュータ数値制御）ルーターブレードや折り目マトリックスを物理的に指示する特定のスポットカラーコードが含まれています。.

この構造的な違いを理解することが第一歩ですが、それを正確に適用できるかどうかが、パッケージがグローバルサプライチェーンの厳しい環境に耐えられるかどうかを左右します。.

パッケージデザインにおけるダイラインとは何ですか？

ブランドカラーを1ピクセルでも適用する前に、数学的に完璧な土台が必要です。.

パッケージデザインにおけるダイラインとは、3D構造におけるすべての物理的な切断、折り畳み、接着箇所を規定する、精密な2Dベクター設計図のことです。これは、標準的な視覚的な線ではなく、厳密な機械的スポットカラーを使用して、自動切断機や折り目付けマトリックスと直接通信します。.

技術的な定義を知っていることは重要だが、本当の試練は、そのデジタルファイルがプリプレスソフトウェアに渡されたときに訪れる。.

スポットカラーコマンドルール

多くのグラフィックデザイナーは、箱を切り抜く位置を示すために基本的な黒線を使って、標準的なイラストレーションソフトウェアから最終的な構造ファイルをエクスポートします。光り輝くコンピューターモニター上では、これは完全に論理的に見えます。彼らは、製造機械が黒線を「認識」し、デジタルハサミのようにそれに沿って切断できると想定しているのです。.

標準的な CMYK (シアン、マゼンタ、イエロー、キー) ブラックで描かれたファイルを日常的に受け取っているため、この段ボール構造をじっと見つめて途方に暮れているのは承知しています。小売現場での悩みの種は、自動化された CAD (コンピュータ支援設計) カッティング テーブルには目がなく、特定のスポットカラー データ¹を読み取るだけであるということです。私が CMYK ブラックの線を機械ソフトウェアに入力すると、システムはそれを印刷可能なアートワーク レイヤーにマージするだけです。CNC ブレードは作動せず、ボードは完全にカットされずにラインから転がり落ちます。私は、空白のパスを走行する Kongsberg テーブルからの大きな吸引音を聞きながら、平らで役に立たない印刷済みシートを手にすることになります。構造パスに絶対スポットカラー² (カットラインには 100% マゼンタなど) を割り当てることで、プリプレスの修正に費やす時間を何時間も節約でき、ハードウェアがテストライナーを確実にスライスできるようになります。

このプリプレスチェックに合格しないフラットパックファイルは即座に却下します。このソフトウェア設定を一つ修正するだけで、機械全体の故障を防ぎ、表示スケジュールに高額な遅延が生じるのを回避できます。.

🛠️ ハーベイのデスク： 構造パスが機械で読み取り可能な特色に割り当てられているかご不明ですか？ 👉 ダイラインの監査をお任せください ↗ — 私のデスクに直接アクセスできます。自動販売スパムは一切ありませんのでご安心ください。

主な包装形態は4種類あります。

製品保護を明確な構造層に分割することが、グローバル輸送を乗り切るための鍵となります。.

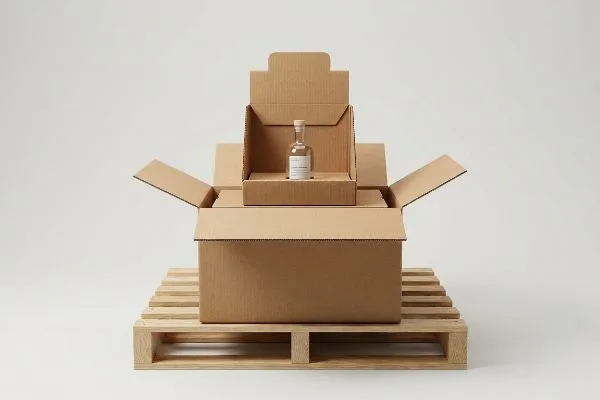

主な包装形態は、一次包装用の消費者向けボトル、二次包装用の小売店向けトレイ、三次包装用のマスター輸送カートン、および構造用パレットの4種類です。それぞれのカテゴリーにおいて、個々の顧客とのやり取りからサプライチェーン全体にわたる数トン規模の物流積み付けまで、異なる物理的ストレス要因に対応するため、特定のエンジニアリング許容値が求められます。.

主要なアイテムを完璧に仕上げることはできても、二次的および三次的な層の間の空間的なギャップを埋めることが、ほとんどのキャンペーンが最終的に失敗する原因となる。.

マスターカートンの摩擦ロックを解除する

ベテランのデザイナーでさえ、二次トレイを三次輸送箱の中に入れるとき、この盲点を見落としがちです。彼らは、ぴったりと収まることで輸送中の保護が最大になると考え、あらかじめ中身を詰めた小売用ボックスの正確な 1:1 の外形寸法に合うようにマスター輸送カートンを設計します。理論上は、この ゼロ許容計算はコンテナ容積を最大化するのに非常に効率的に見えます⁶。

理論は、急いでいる店員が通路でそれを開梱しようとした瞬間に崩壊します。私は、24インチ（609 mm）の輸送箱からぴったりと入れ子になった24インチ（609 mm）のトレイを引き出す際に、強い真空と摩擦によるロックが発生するという絶え間ない苦労を目の当たりにしています。素材が絡み合うにつれて、生の段ボール製のテストライナーが擦れ合う荒々しい音が聞こえてきます。この大きな抵抗により、店員はディスプレイの前面パネルを無理やり引っ張らざるを得ず、ユニットが棚に届く前に印刷された保持リップが破れてしまいます。この問題を解決するために、私は幾何学的オフセット公差を義務付け、 最低0.25インチ（6.35 mm）の周囲クリアランスバッファー⁷ 。これにより摩擦が解消され、破れのない開梱体験が保証され、破損した商品に対する小売店の即時チャージバックが防止されます。

私はこのクリアランスバッファをすべてのネストされたジョブに適用しています。これにより、パッケージングは​​物流上の悩みの種から、小売店チームが実際に補充したくなるような、スムーズで棚に並べられる資産へと変わります。.

🛠️ ハーベイのデスク： 二次小売用トレイが、三次マスターシッパー内で開梱時に潰れていませんか？ 👉 構造許容値を確認してください ↗ — 安全にダウンロードしてください。後で質問があれば、私の受信箱は開いています。

パッケージの型抜き線を作成する方法

平面的なベクターファイルを作成するのは簡単だが、機能的な3D形状を設計するには、精密な物理学の知識が必要となる。.

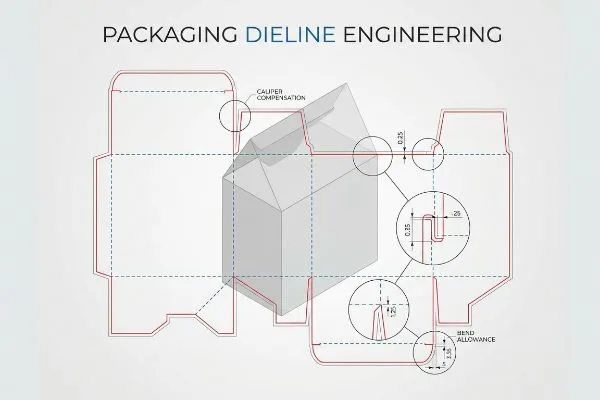

パッケージの型抜き線を作成するには、パラメトリック構造解析ソフトウェアを使用して、特定の折り目線、切断経路、および連結タブを数学的にマッピングする必要があります。エンジニアは、段ボールの物理的な厚みを考慮して正確な曲げ代を適用し、平らなテンプレートが継ぎ目なく折り畳まれて、剛性の高い三次元物体になるようにしなければなりません。.

単に四角形を描くのは簡単だが、折り畳まれた紙の物理的な挙動を無視すると、組み立てに失敗する可能性が非常に高い。.

キャリパー補正アルゴリズム

調達チームは、標準的なイラストレーションソフトウェアで作成された構造ファイルを頻繁に送付する。設計者は通常、 全く同じ幅¹¹ 。彼らは材料を、数学的に完璧な、厚みゼロのデジタル平面であるかのように扱う。

厚手の冬用コートを狭い角に巻き付けようとするようなものだと考えてください。物理的な素材がスペースを占有します。厚さ 0.11 インチ (2.79 mm) の B フルート パネル¹²が 90 度折り曲げられると、物理的に伸びて外側の半径で素材が消費されます。ダイラインの受け口が数学的に広げられて補正されないと、共同梱包チームは部品をハンマーで叩き合わせようとしてフルートを文字通り潰してしまいます。圧力でバージン クラフト ボードがたわむ硬い抵抗を感じることができます。私は自動的にキャリパー補正アルゴリズムをすべてのスロットに適用して、特定の曲げ許容値を追加します。この微調整によりディスプレイがシームレスに組み立てられることが保証され、チームが素材と格闘しなくて済むため、共同梱包の人件費が推定 20% ¹³削減されます。

紙の厚みを無視すると構造的な強度が損なわれるため、私はこれらの平型ファイルを毎日作り直しています。紙の厚みを考慮に入れることこそが、重量のある小売商品の動的な耐荷重性を確保する唯一の方法です。.

🛠️ ハーベイのデスク： 段ボールタブがスロットに入らないため、組み立てチームが透明テープに頼らざるを得ない状況になっていませんか？ 👉 クリアランスの問題を解決します ↗ — 延々と営業電話がかかってくるようなフォームはありません。純粋な価値だけを提供します。

ダイラインはどのようなものですか？

コンピューターのモニター上では、鮮やかな色の線が重なり合った、整然とした格子模様のように見える。.

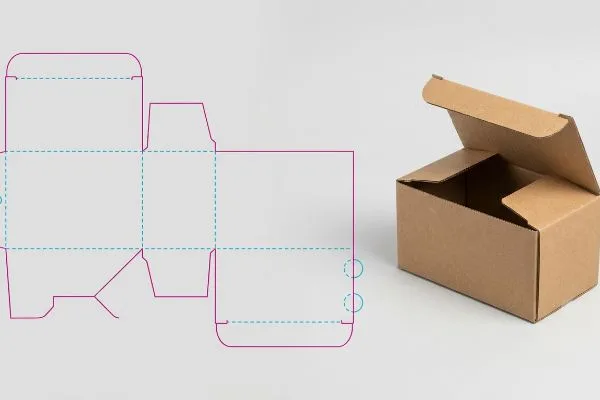

ダイラインは、通常マゼンタとシアンといった異なる色のベクトルで構成された、非常に整然としたワイヤーフレームのように見えます。これらの実線は物理的な外周を示し、破線は正確な折り目領域を示し、印刷物が最終的にどのように折り畳まれるかを規定する平面的な構造図を作成します。.

しかし、工場内で機械が高速で稼働し始めると、理論を知っているだけでは十分ではない。.

工場現場で標準的な商業マージンが機能しない理由

経験豊富な調達チームでさえ陥りがちな落とし穴は、 標準的な0.125インチ（3.17mm）のアートワークの裁ち落とし^が 、重量のあるパッケージにもそのまま適用できると思い込んでしまうことです。彼らは、グラフィックが構造的なカットラインにわずかに重なるようにビジュアルレイアウトを設定し、標準的なデジタル許容誤差で多少のずれはカバーできると信じています。

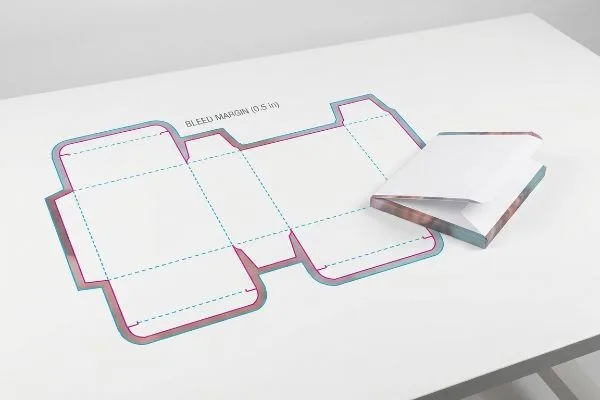

デジタルモックアップでディスプレイを1つ完璧に仕上げるのは簡単ですが、500個を自動ラミネーターで出荷するとなると、厳しい現実が待っています。私の工場では、印刷されたトップシートを厚いCフルートボード¹⁸に接着するリソラミネート加工では、必然的に機械的なずれが大きくなるため、作業が失敗するケースが頻繁に発生しています。自動マウント工程を測定すると、標準的な商用ブリードでは物理的なボードのずれをカバーするには全く不十分で、しかもラインからは硬化中のPVA（ポリ酢酸ビニル）接着剤のベタベタした臭いが漂っています。その結果、「フラッシング」が発生し、折り畳まれたユニットのブランドグラフィックが、露出した茶色の段ボールの端によって明らかに途切れてしまいます。私は、すべてのリソラミネート加工作業において、物理的なカットラインから最低0.5インチ（12.7 mm）のブリードマージン^19を厳格に確保しています。デザイナーに背景をこの大きな安全網まで拡張させることで、グラフィックが完璧に折り返されるようにしています。この9.5mmの調整により、外観上の欠陥による小売店での即時返品を防ぎ、生産への投資全体を守ることができます。

この裁ち落とし基準を満たさないアートワークファイルは、印刷版に届く前に却下します。マージンを過剰に設計することこそ、高速な製造工程における誤差からブランドを守る唯一の方法です。.

🛠️ ハーベイのデスク： 現在お使いのアートワークの裁ち落としは、自動リソラミネート加工の機械的なずれを考慮に入れていますか？ 👉 ダイラインファイルをお送りください ↗ — 大量生産に予算を無駄にする前に、計算をストレステストします。

結論
