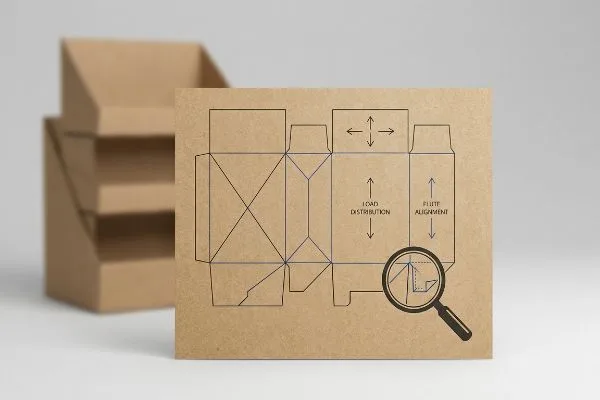

段ボール製ディスプレイボックスのテンプレートは、どのように強度を優先しているのか？

小売キャンペーンは構造的な整合性に依存しますが、理論上の仕様は輸送制限によってしばしば崩壊します。設計の不十分なテンプレートは紙を無駄にし、製品発売全体を台無しにします。.

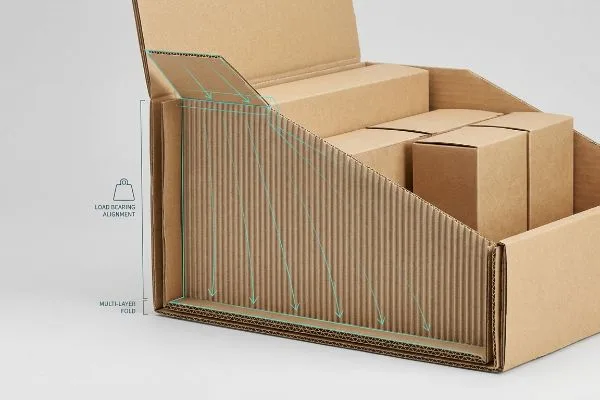

段ボール製ディスプレイボックスのテンプレートは、戦略的なフルート配置、多層構造の折り畳み、および動的な重量閾値によって、物理的な荷重分散を最優先に設計されています。エンジニアは、輸送中の潰れを防ぐために幾何学的バランスを計算し、段ボールユニットが重量のある商品を支え、グローバルサプライチェーン全体で激しい振動にも耐えられるようにしています。.

しかし、クリーンなデジタルレンダリングから高速製造現場へと移行する際には、基本的な物理法則を知っているだけでは十分ではありません。.

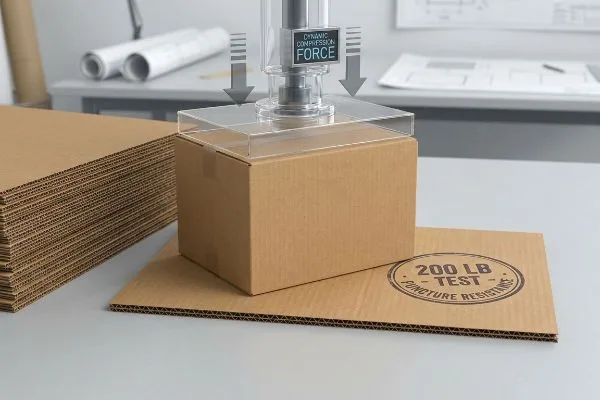

200ポンドの耐荷重試験とは、箱にとってどのような意味を持つのでしょうか？

それは非常に高い耐久性保証のように聞こえるが、原材料の評価だけに頼ると、サプライチェーンに危険な盲点が生じる。.

200ポンド試験とは、平らな段ボールが破裂する前に1平方インチあたり200ポンドの破裂圧力に耐えられることを意味します。この特定の指標は、構造全体の積み重ね容量ではなく、基本的な耐穿刺性を評価するものであり、標準的な資材取り扱いにおける基本的な安全基準を提供します。.

しかし、理論を知っているだけでは、機械が稼働し始め、重力がパレット積みの貨物を運び出すときには十分ではない。.

工場現場で標準的なマレンバーストが失敗する理由

設計者は、標準的な材料評価が構造上の安全性を完全に保証すると考えることが多い。彼らは、この平板の基準値に頼っているが、これは 耐穿刺性しか測定していないこと^ず、輸送コンテナ内での3D折り畳み形状が動的圧縮にどのように対処するかを完全に無視している。

これは単なる理論ではなく、私がテスト現場で実際に直面している問題です。あるブランディング会社が土壇場で急いで作成したテンプレートデザインでは、 標準的な32ECT（エッジクラッシュテスト）² テストライナーで、彼らの大量の小売展開に耐えられると想定されていました。しかし、 BCT（ボックス圧縮テスト）³ ロードセルは、目標値をはるかに下回る187.5ポンド（85kg）で横ばいになり、ベースは1.1インチ（27.9mm）を超える静的荷重のたわみで座屈してしまいました。この問題を解決するため、私はCAD（コンピュータ支援設計）ジオメトリを完全に再設計し、回転軸を固定し垂直荷重を分散させる二重壁の波形背骨を導入しました。この新しい耐荷重構造を採用することで、共同梱包の組み立て時間を1ユニットあたり35秒短縮し、クライアントの直接人件費を約15%削減することができました。

時代遅れの平面板理論に基づいた設計は承認できません。運動学的検証が必要です。さもなければ、出荷物は破損して大きな損失を被ることになります。.

🛠️ ハーベイのデスク： 現在お使いのダイラインは、平面穿刺耐性または動的3D圧縮用に設計されているかご存知ですか？ 👉 1対1の構造3D応力シミュレーションをリクエストしてください↗ — すべての構造ファイルを24時間以内に私が個人的にレビューします。

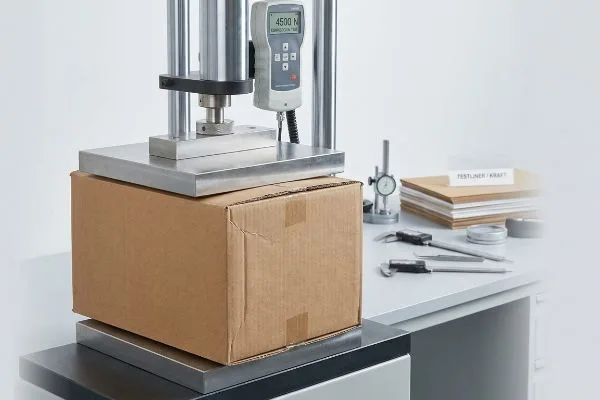

段ボール箱の強度を計算する方法は？

数値を算出するには、材料の化学的性質と機械的応力を切り離して考える必要があるが、多くの調達チームはこの区別を完全に見落としている。.

段ボール箱の強度を算出するには、原材料の端部圧縮値と構造全体の圧縮特性の両方を評価する必要があります。専門家は、厳密な物理試験プロトコルを用いて、多軸運動輸送変数と湿度レベルが大量配送中の最終組み立て済み容器にどのような影響を与えるかを検証します。.

しかし、理論を知っているだけでは十分ではありません。機械が稼働し始め、サプライヤーがあなたの知らないところで手抜きを始めると、そうはいかなくなるのです。.

リサイクルされたテストライナーの崩壊

経験豊富な調達チームでさえ、仕様書の理論的な評価のみに基づいて強度を計算します。彼らは、 紙の再生パルプ化サイクルの機械的な現実を⁷。

これは単なる理論ではなく、私はテスト現場でこの問題に取り組んでいます。ある顧客から、サプライヤーがコスト削減のためにバージンクラフト紙を100%リサイクルのテストライナーに密かにすり替えたという連絡が入りました。最初は、標準のボードでも輸送シミュレーションに耐えられるだろうと思っていました。しかし、それは大きな間違いでした。ISTA（国際安全輸送協会）の落下試験中、振動台でベースがちょうど112.4ポンド（50.9kg）で折れ、消耗して短くなった紙繊維が露出しました。代理店のレンダリングを破棄し、材料の化学組成を見直し、荷重を支えるフルートに厳密に30%の比率で新鮮なバージンクラフト紙⁸を注入しました。新しいボードに手を触れると、過剰にリサイクルされた基材にはなかった、しっかりとした剛性をすぐに感じることができました。長い新鮮な繊維⁹で動的圧縮強度を回復させることで、マスターカートンが二段積みの海上輸送に耐えられるようにし、構造的損傷のリスクを推定40%削減しました。

私は原材料証明書を盲目的に信用することはありません。基材の物理的限界をテストすることこそが、ブランドの収益を守る唯一の方法です。.

🛠️ ハーベイのデスク： 現在お使いのディスプレイは、テストライナーの交換を過剰に繰り返したために、繊維の深刻な消耗に密かに悩まされていませんか？ 👉 パッケージ仕様の監査 ↗ — 100%機密保持。未発表の小売デザインは私が安全に保管します。

段ボール箱はどれくらいの重さに耐えられるのか？

その答えは物流戦略全体を左右するにもかかわらず、多くのブランドは欠陥のある初期仮定に基づいて積載量の制限を設定している。.

段ボール箱は、その内部形状、溝の形状、および正確な角の配置に基づいて重量を支えます。エンジニアは、運動振動試験と圧縮試験を通じて最大動的積載容量を決定し、組み立てられた構造がグローバルサプライチェーン環境における過酷な配送ストレスに耐えられることを確認します。.

しかし、理論を知っているだけでは十分ではなく、機械が稼働し始め、生産ラインで目に見えない損傷が発生した場合には、それでは不十分となる。.

高圧ダイカットの隠れた弊害

購入者は、原材料の端の圧縮値のみに基づいて最大耐荷重を計算することが多い。彼らは、平らな板を小売用ディスプレイに変換する物理的な機械が、製品を支える前にその理論上の強度を体系的に破壊する可能性がある^ことを認識していない。

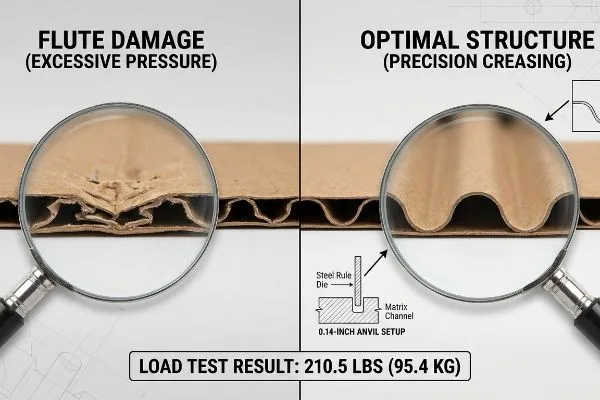

これは単なる理論ではなく、私は実験室で苦労して学んだことです。2022年、私は主任パッケージングエンジニアのマークに、米国の海外貨物コンテナの標準的な物理法則を完全に無視した過剰設計のプラスチックハイブリッドディスプレイのテストを依頼しました。最初は、厚手のボードを使って、その厚みで積載物を支えればいいと考えていました。私はそこに立ち、210.5ポンド（95.4kg）の圧縮荷重で最下段が崩れ落ち、Bフルートが軋む不快な粉っぽい音を聞きました。根本原因は、私のダイカットプレスにありました。スチールルールダイが打撃中に内部フルート¹⁴を押しつぶしていたのです。騒々しい工場のフロアに押し入り、私は急いで機械を再調整し、金床¹⁵として機能し、紙繊維の伸び方を正確に制御する特定の雌マトリックス折り目付けチャネルを取り付けました。この0.14インチ（3.5mm）の工具調整は、ベースが崩れるのを防いだだけでなく、これにより、共同梱包の組み立て時間を1ユニットあたり42秒短縮し、顧客は直接的な人件費を約25%削減できたと推定される。

あらゆる不具合の原因は機械の設定にあると私は考えています。工場で金型の打撃圧力を適切に管理できていないと、耐荷重性能は全くの幻想に過ぎません。.

🛠️ ハーベイのデスク： サプライヤーの型抜き工程で、出荷前に構造用フルートが微細に潰れていないかご存知ですか？ 👉 技術BOM監査を申し込む↗ — 中間のアカウントマネージャーはいません。構造エンジニアと直接話せます。

高強度カートンとは何ですか？

パッケージの改良は、単にかさばるだけのものであってはなりません。真の強度とは、計算された機械的効率性によって実現されるものです。.

高強度カートンは、微細な溝形状を利用して運動衝撃を効果的に吸収する、設計された包装構造です。これらの先進的な設計は、静的な材料の厚みよりも動的な垂直荷重の変位と耐圧性を優先し、複雑な小売物流ネットワーク全体を通して妥協のない製品保護を保証します。.

この概念を理解することは、基本的な配送用ボックスから、小売店向けに最適化された高級トレイへと移行する際に非常に重要です。.

高強度カートンの背後にある工学力学

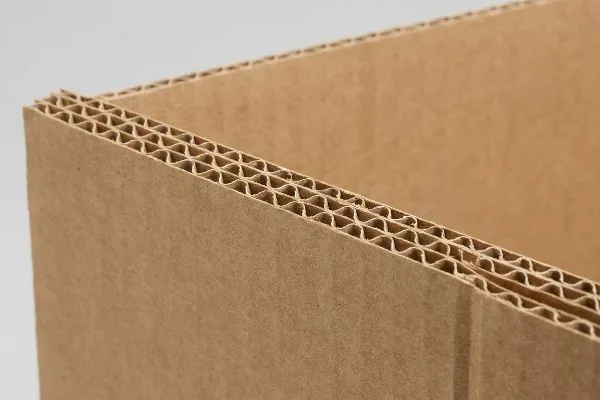

購入者が原材料の厚さと動荷重容量を混同しているケースをよく見かけます。構造工学では、高強度カートンは吊り橋のように機能します。 内部のアーチ形状に完全に依存して、運動衝撃を安全に吸収します¹⁹。

顧客から実際にどのように見えるのかと聞かれると、私は通常、机の上にある軽量のマイクロフルート段ボールの実物サンプルを指差します。フルートのないソリッドチップボードには、重量を動的に分散する機械的な機構がまったくないことを説明します^20。材料費を膨らませることなく、小売店向けのトレイに真の強度を持たせるために、設計をエンジニアリングされた E フルートまたは B フルートの基材に変更します。これらの内部アーチは自然に下向きの力を分散し²¹ 、重い商品の積載量の下で折り畳まれた構造全体を完全に直角に保ちます。

私は強度を高めるために、材料の厚さではなく構造幾何学に頼っています。真の工学は、単に紙を厚くするのではなく、数学を用いて問題を解決するのです。.

🛠️ ハーベイのデスク： 現在お使いの小売用トレイは、コスト効率の良い溝付き形状ではなく、重くて高価なソリッドチップボードを使用していますか？ 👉 パッケージ構造を最適化 ↗ — 私はすべての構造ファイルを24時間以内に個人的に確認します。

結論

より安価な業者を選ぶこともできますが、使い古された再生テストライナーが振動テーブルで破損し、組立ラインの速度が推定30%低下すると、プロジェクト全体の利益が消滅してしまいます。先月だけでも、私の構造監査により、3つのブランドが1万ドル以上の在庫廃棄と小売店からのチャージバックを回避することができました。マーケティング予算を無駄なディスプレイに費やすのはもうやめて、私に 次の展開の設計をお任せください。 最高の物理的強度と財務的投資対効果を保証します。
