Vous passez des semaines à concevoir un magnifique déploiement en magasin, pour finalement le voir s'effondrer sous les projecteurs. Le problème ne vient pas de votre marque, mais de ses fondations.
Les présentoirs de sol en carton sont des supports de vente autoportants, fabriqués en carton ondulé, conçus pour présenter et mettre en valeur des produits de consommation. Ces structures temporaires sur le lieu de vente remplacent les étagères traditionnelles des magasins, optimisant ainsi la visibilité dans les allées et stimulant les achats impulsifs dans les zones commerciales à fort trafic, partout dans le monde.
Comprendre la définition de base n'est que la première étape ; le véritable défi commence lorsqu'on passe du rendu numérique à la fabrication physique.
Comment s'appelle un présentoir en carton ?
La terminologie du secteur varie énormément, et l'utilisation d'un acronyme incorrect lors des achats peut complètement faire dérailler votre calendrier de fabrication et votre planification logistique.
Un présentoir en carton est souvent appelé FSDU (Free Standing Display Unit), PLV (Point of Purchase) ou présentoir de merchandising. Ces termes standardisés du secteur permettent de catégoriser l'emplacement et la fonction du présentoir, assurant ainsi une communication claire entre les responsables marketing des marques, les sites de production et les équipes de conformité des grandes surfaces.
Bien que des termes comme FSDU paraissent simples sur un bon de commande, une mauvaise interprétation de leur importance logistique peut bloquer votre budget.

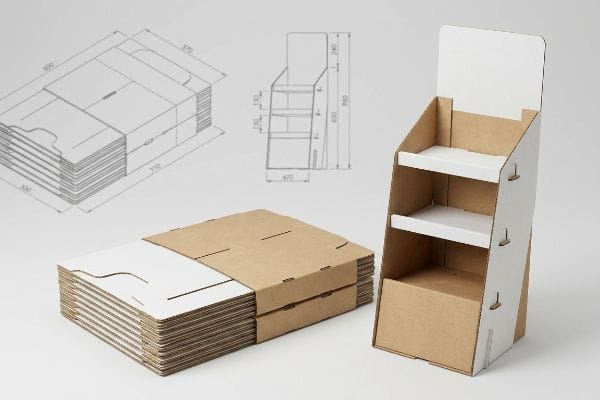

Déballage de la pénalité de fret FSDU
Même les spécialistes du marketing les plus expérimentés utilisent souvent l'expression « présentoir de vente au détail » de manière fourre-tout, supposant que tout présentoir autoportant est soumis aux mêmes règles de la chaîne d'approvisionnement. Ils peuvent demander un présentoir permanent, pensant qu'une structure métallique robuste garantit automatiquement un meilleur retour sur investissement¹pour une campagne de courte durée. Cette confusion terminologique conduit souvent à des spécifications matérielles excessives qui ignorent la dure réalité de la logistique mondiale du transport de marchandises.
Je constate ce piège linguistique sur le terrain lorsque les marques commandent sans réfléchir des rayonnages métalliques soudés au lieu de présentoirs temporaires en carton ondulé. Un conteneur 40HQ ne peut contenir qu'environ 250 unités métalliques pré-assemblées²,ce qui signifie que vous payez un surcoût de transport exorbitant pour un volume inutilisé. Lorsque j'oriente mes clients vers des structures en carton ondulé démontables et haute performance, la rigidité du carton ondulé, qui maintient les sièges en place, prouve que la conception fonctionne sans acier. En éliminant mathématiquement les éléments métalliques, nous pouvons loger jusqu'à 1 500 unités dans ce même conteneur³,réduisant ainsi considérablement les coûts de transport tout en répondant aux exigences élevées de charge utile des détaillants.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Commande de FSDU métalliques soudés | Passer aux emballages plats en carton ondulé4 | Réduit le volume des expéditions |
| En négligeant la densité du fret | Écluses en papier origami d'ingénierie5 | Élimine l'assemblage matériel |
| Utilisation de termes PO vagues | Spécification des formats POP temporaires | Empêche le rejet du détaillant |
Je refuse que mes clients paient pour l'expédition de volumes vides. En précisant dès le départ la terminologie exacte de vos présentoirs, nous pouvons concevoir une structure temporaire qui respecte votre budget logistique.
🛠️ Le bureau d'Harvey : Payez-vous trop cher vos frais de transport à cause de matériel fixe ? 👉 Laissez-moi analyser votre plan de transport ↗ — Accès direct à mon bureau. Zéro spam commercial automatisé, promis.
Que signifie « présentoir de sol » ?
Passer des étagères au rez-de-chaussée semble être une victoire marketing, mais cela introduit une matrice stricte de contraintes spatiales et juridiques.
Un présentoir de sol est un présentoir autoportant, ancré directement au sol, conçu pour optimiser la densité de produits dans les allées d'un magasin. Contrairement aux présentoirs de comptoir plus petits, ces structures temporaires robustes doivent respecter scrupuleusement les réglementations relatives à l'encombrement des palettes et aux dégagements requis par les chaînes de distribution internationales.
Pour obtenir cet espace commercial de premier choix, il faut plus que de belles œuvres d'art ; il faut également respecter scrupuleusement les lois physiques du commerce de détail.

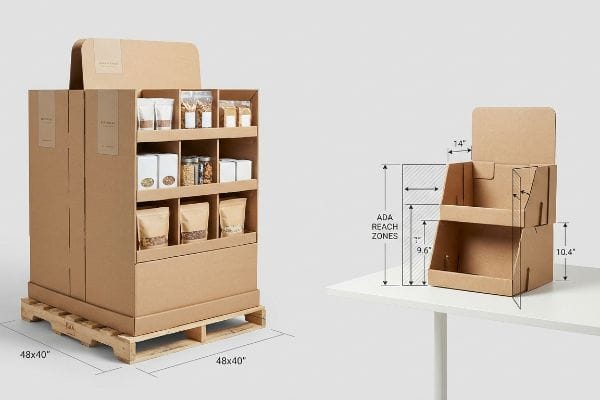

Comparaison des palettes GMA et des comptoirs ADA : la réalité
Les sociétés de distribution proposent souvent un concept modulable et standardisé : un présentoir PLV de grande taille peut être réduit de moitié pour servir de caisse enregistreuse de comptoir⁶.Les acheteurs apprécient cette idée car elle permet, en théorie, de réaliser des économies sur les frais d’ingénierie structurelle et d’uniformiser l’identité visuelle de la marque. Ils partent du principe que l’espace de vente et la caisse fonctionnent selon les mêmes lois spatiales.
J'intercepte systématiquement ces fichiers « à réduire pour s'adapter » avant qu'ils n'atteignent les tables de découpe CNC (Commande Numérique par Calculateur). En magasin, les dimensions des palettes sont strictement limitées à 121,9 × 101,6 cm (48 × 40 pouces) selon la norme GMA, pour les charges d'entrepôt dynamiques, tandis qu'au comptoir, les normes d'accessibilité sont rigoureusement appliquées (norme ADA) . Lorsqu'un fichier réduit est forcé sur un comptoir, le carton épais résiste aux micro-plis serrés, et le bruit du carton brut qui se déchire résonne sur la ligne de conditionnement. Je sépare définitivement les processus d'ingénierie, évitant ainsi des retours massifs de la part des responsables de magasin qui refusent systématiquement les produits non conformes et instables.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Fichiers CAO de plancher rétractable | Séparation des mathématiques POS et POP | Empêche les déchirures structurelles |
| Ignorer les zones de portée ADA9 | Conception de ratios de contre-mesures stricts | Garantit la conformité légale |
| Dépassant la base en bois | Verrouillage aux dimensions GMA10 | Prévient les collisions de chariots élévateurs |
Je n'autorise jamais l'utilisation d'un même modèle pour plusieurs zones de vente. Séparer l'agencement en magasin de la présentation en comptoir est la seule façon de réussir les contrôles de conformité des grandes surfaces.
🛠️ Le bureau d'Harvey : Vos modèles réduits sont-ils conformes à la réglementation sur la vente au détail ? 👉 Vérifiez la conformité de votre magasin ↗ — Téléchargez en toute sécurité. Je reste à votre disposition pour toute question.
Comment fabriquer un présentoir en carton ?
Pour que du carton plat tienne debout et supporte des centaines de kilos de marchandises, il faut des tolérances mathématiques précises, et pas seulement des matériaux épais.
La fabrication d'un présentoir en carton exige la conception de plis structurels précis et de languettes d'assemblage à partir de carton ondulé robuste. En tenant compte mathématiquement de l'épaisseur du matériau et en alignant verticalement les cannelures internes du papier, les fabricants transforment le carton préemballé en une structure rigide et résistante, capable de supporter des marchandises lourdes en magasin.
La plupart des designers savent dessiner une belle boîte sur un écran, mais la faire tenir droite sur le sol d'un magasin physique est une tout autre affaire.

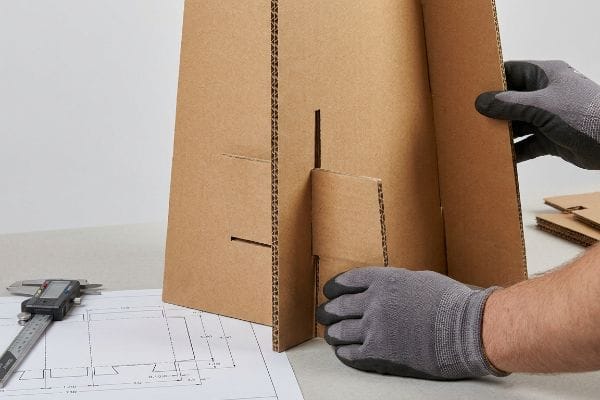

Le plan directeur de la compensation d'étrier
Les graphistes conçoivent souvent des languettes d'emboîtement et des fentes de pliage dans des logiciels 2D, à la largeur exacte du panneau correspondant. Ils traitent le carton ondulé comme une feuille de papier d'imprimante standard, traçant des lignes sans tenir compte de l'épaisseur physique des cannelures.Ce rapport 1:1 est impeccable sur un écran lumineux, ce qui permet aux acheteurs d'approuver le fichier pour la production en série en toute confiance.
Voici ce qui se passe lorsque ce fichier 2D arrive sur ma chaîne de montage. Une plaque de cannelure B mesure environ 3,04 mm d'épaisseur<sup>12</sup>et, lorsqu'elle est pliée à 90 degrés, elle consomme du matériau. Si la fente de réception n'est pas mathématiquement élargie pour compenser ce rayon de courbure extérieur, la languette refuse de s'emboîter correctement, obligeant le sous-traitant à assembler violemment la plaque jusqu'à entendre le craquement sinistre des cannelures internes écrasées. Je résous ce problème en utilisant des algorithmes paramétriques dans un logiciel de CAO (Conception Assistée par Ordinateur) pour intégrer automatiquement une compensation d'épaisseur à chaque pli. Élargir la fente d'une fraction de millimètre permet un assemblage sans frottement, ce qui fait gagner environ 30 secondes par unité<sup>13 </sup> et garantit un affichage parfaitement vertical.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Dessin des fentes à onglets 1:1 | Application de la compensation d'étrier14 | Empêche l'écrasement des cannelures |
| En négligeant la courbure du matériau | Calcul du rayon de pli extérieur15 | Sièges à languette sans frottement |
| Forcer un assemblage serré | Ajout de jeux fractionnaires | Réduit le temps d'assemblage |
Je reconstruis toujours les fichiers graphiques à plat pour respecter les lois de la physique du papier plié. Un présentoir ne tiendra jamais droit si les languettes doivent lutter contre l'épaisseur du support.
🛠️ Harvey's Desk : Votre graphiste néglige-t-il l'épaisseur réelle de la flûte que vous avez choisie ? 👉 Faites vérifier vos dimensions avec un pied à coulisse ↗ — Pas de formulaires qui déclenchent des appels commerciaux interminables. Uniquement de la valeur.
Quels sont les inconvénients de l'utilisation du carton ?
Même les panneaux haut de gamme les plus épais présentent des faiblesses environnementales inhérentes, et ignorer ces réalités chimiques sabotera activement votre logistique.
Les inconvénients du carton ondulé résident notamment dans sa sensibilité à l'absorption d'humidité ambiante et à la fatigue structurelle lors des longs transports. Les fibres de papier poreuses non scellées gonflent et se déforment dans les chaînes d'approvisionnement à forte humidité ; par conséquent, les structures ondulées mal conçues peuvent subir des ruptures par compression catastrophiques avant même d'arriver en rayon.
Mais connaître la théorie ne suffit pas lorsque les machines se mettent en marche et que les conteneurs traversent l'océan.

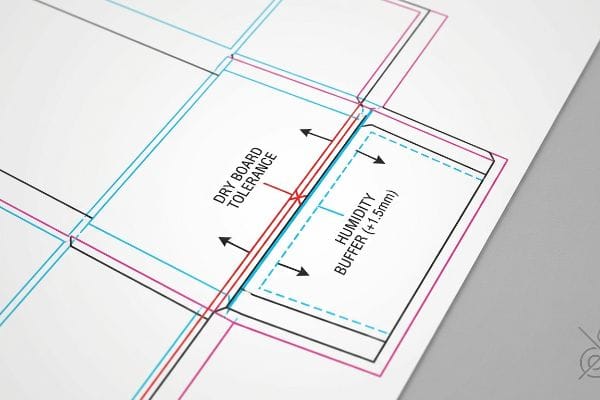

Pourquoi le carton standard ne résiste pas à la production en usine
Les équipes d'approvisionnement travaillant dans des bureaux climatisés définissent souvent leurs tolérances de découpe en se basant uniquement sur l'épaisseur à sec absolue du carton. Elles supposent qu'une largeur de fente précise de 3,17 mm pour un substrat de type B-cannelure16 restera mathématiquement constante tout au long de la chaîne d'approvisionnement mondiale. Cette hypothèse rigide ignore les aléas climatiques liés au transport maritime et au stockage en entrepôt régional.
Dans mon atelier, je constate régulièrement les effets désastreux de ce point aveugle lors des tests de simulation environnementale. Lorsqu'un colis de produits en kit est stocké dans un entrepôt humide, le papier de test poreux 32ECT (Edge Crush Test) absorbe l'humidité ambiante comme une éponge, provoquant un gonflement physique des fibres de papier de 0,96 mm (0,038 pouce¹⁷ . Une fente parfaitement ajustée dans le laboratoire de test à sec devient soudainement impossible à fermer, obligeant les emballeurs, exaspérés, à utiliser un ruban adhésif transparent bon marché pour maintenir les panneaux déformés et bombés. Je corrige ces données erronées en intégrant une marge d'humidité spécifique de 1,5 mm dans la matrice de découpe, élargissant ainsi mathématiquement les verrous de friction pour absorber la dilatation du papier. L'application de cette micro-tolérance garantit à l'équipe d'assemblage un montage sans accroc, permettant un gain de temps estimé à 45 secondes par unité¹⁸et évitant les rejets coûteux des détaillants dus à des défauts esthétiques.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| S'appuyer sur des mathématiques au tableau blanc | Ajout d'une zone tampon d'humidité | Verrouillage d'expansion de l'onglet19 |
| Sans tenir compte des conditions météorologiques en transit | Prise en compte du gonflement des fibres20 | Évite les réparations de ruban adhésif disgracieuses |
| Tolérances des rainures rigides | micro-dégagement technique | Assure un assemblage sans encombre |
Je refuse que les caprices de la météo compromettent une conception solide. En anticipant le gonflement du matériau avant la découpe, je garantis un assemblage facile de vos kits, quel que soit le climat.
🛠️ Conseils d'Harvey : Un défaut structurel de 2 millimètres ne doit pas compromettre le déploiement dans 500 magasins. 👉 Envoyez-moi votre fichier de gabarit ↗ — Je vérifierai la robustesse des calculs avant que vous n'investissiez votre budget dans une production de masse.
Conclusion
Vous pouvez choisir un fournisseur moins cher qui néglige les facteurs environnementaux, mais si le profilé B calibré à sec se dilate dans un entrepôt humide et que les languettes refusent de s'emboîter, vous vous retrouvez face à un frottement important qui ralentit les opérations de conditionnement d'environ 30 %. C'est précisément la fiche technique que mes 10 principaux clients du secteur de la vente au détail utilisent pour garantir zéro rejet d'impression. Cessez de prendre des risques avec les tolérances de gonflement des matériaux et laissez-moi analyser personnellement vos fichiers grâce à mon audit gratuit de pré-production ↗ afin de détecter les erreurs dimensionnelles critiques avant le lancement de la production en série.
