Les marques gaspillent leur budget lorsqu'elles confondent les présentoirs de surface à fort trafic avec les plateaux de caisse à déploiement rapide. Comprendre les différences structurelles est la seule façon de s'adapter aux environnements commerciaux à forte affluence.

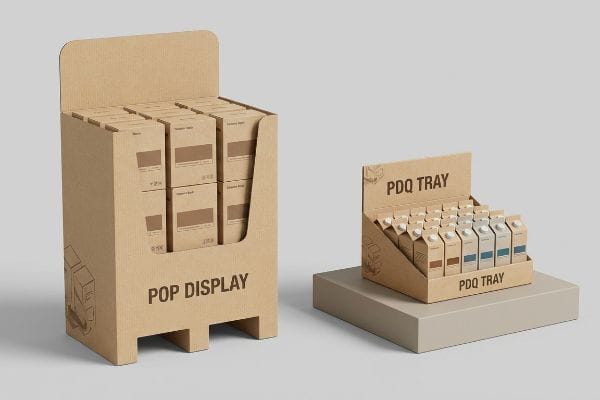

Un présentoir PLV est un présentoir de grande taille conçu pour les allées larges des magasins, tandis qu'un présentoir de caisse (PDQ) est un plateau plus petit, prêt à être mis en rayon et conçu pour un déploiement rapide et sans outil. Leur succès repose sur des exigences logistiques, des normes de compression structurelle et des stratégies d'engagement visuel totalement différentes.
Connaître les définitions du dictionnaire ne vous évitera pas que vos cartons d'emballage ne se déforment pendant le transport. Laissons de côté le marketing et penchons-nous sur les principes physiques qui déterminent l'unité de mesure dont vous avez besoin.
Quelle est la différence entre un présentoir de point de vente (POS) et un présentoir PLV (publicité sur le lieu de vente) ?
Les sociétés commerciales proposent souvent un concept modulable où un grand présentoir PLV se réduit simplement pour s'adapter à un comptoir de point de vente. C'est là une grave lacune logistique.
Un présentoir de point de vente (POS) est un dispositif de vente d'impulsion placé exclusivement dans les zones de caisse, tandis qu'un présentoir PLV (Publicité sur le Lieu de Vente) occupe les allées principales. La principale différence réside dans leur emplacement physique réglementé, ciblant différentes phases du comportement du consommateur et respectant les normes d'aménagement des espaces de vente.
La distinction ne tient pas seulement à l'emplacement du produit ; elle concerne le cadre structurel rigide qui régit ces deux zones distinctes dans les grandes surfaces.

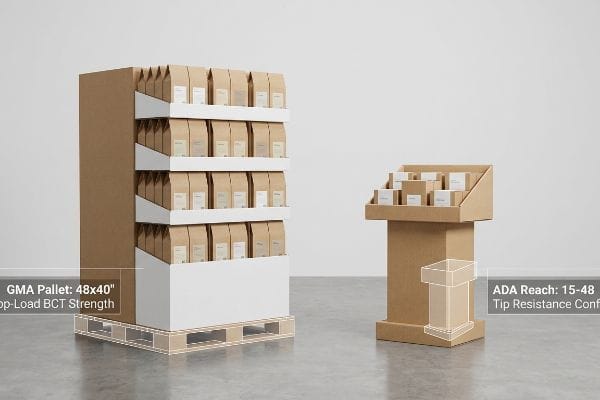

Plan directeur spatial ADA vs. GMA
Je perçois l'espace de vente comme une grille logistique rigoureusement contrôlée. Un présentoir PLV (Publicité sur le Lieu de Vente) doit être mathématiquement ancré à la géométrie rigide d'une palette en bois GMA (Grocery Manufacturers Association) de 1219,2 × 1016 mm (48 × 40 pouces)¹ pour résister au stockage en entrepôt. À l'inverse, un présentoir de point de vente (PDV) se situe dans une zone de forte fréquentation humaine ; il doit donc être un outil ergonomique parfaitement adapté à la portée avant requise par l'ADA (Americans with Disabilities Act) de 381 à 1219,2 mm (15 à 48 pouces)². Ce sont des dispositifs structurels totalement différents.
La séparation définitive des processus d'ingénierie pour ces deux catégories est la seule façon de garantir la conformité des détaillants. Lors de la conception d'un présentoir PLV, chaque rainure verticale et chaque angle porteur est optimisé pour le test de compression BCT3 afin de supporter le poids important des conteneurs empilés. En revanche, pour la conception d'un plateau de comptoir, les principes physiques changent complètement : nous abandonnons la capacité de charge verticale et repensons le centre de gravité, en imposant un rapport profondeur/hauteur strict de 2:3 pour éviter tout basculementlors de la manipulation. Réduire la taille d'une palette pour l'adapter à un comptoir de caisse ignore ces contraintes physiques contradictoires, ce qui entraîne des produits qui s'effondrent pendant le transport ou sont refusés par les responsables de magasin pour non-respect des règles d'espacement des allées.
| Métrique/Fonctionnalité | Approche générique de réduction des dimensions | Réalité commerciale conçue |
|---|---|---|
| Ancrage structurel | Mise à l'échelle visuelle uniquement | Palette GMA vs. portée ADA5 |
| Physique primaire | Cohérence esthétique | Chargement par le haut BCT6 vs. Résistance de pointe7 |
| Résultat de conformité | Allées bloquées ou plateaux renversés | Approbation du gestionnaire sans friction |
Je refuse que l'ambition esthétique prime sur les lois de l'espace. En dissociant rigoureusement les calculs architecturaux des présentoirs d'allée et des caisses, je garantis que votre campagne passera avec succès tous les contrôles de conformité et occupera pleinement son emplacement.
🛠️ Bureau Harvey : Vos comptoirs de taille réduite risquent-ils d’enfreindre les normes d’accessibilité du magasin ou de se renverser pendant l’affluence en caisse ? 👉 Obtenez un audit de conformité spatiale gratuit ↗ — J’examine personnellement chaque dossier structurel sous 24 heures.
Que signifie l'affichage PDQ ?
Les marques adorent l'acronyme PDQ pour sa promesse de rapidité, mais un déploiement rapide en magasin exige un contrôle dimensionnel rigoureux en production.
Un présentoir PDQ signifie « Pretty Darn Quick » (très rapide), en référence à un plateau de rayonnage compact et préchargé, conçu pour être transféré instantanément d'un carton d'expédition à un comptoir de vente. Ces présentoirs utilisent des mécanismes de verrouillage intuitifs et sans outil, ce qui élimine le besoin d'assemblage en magasin.

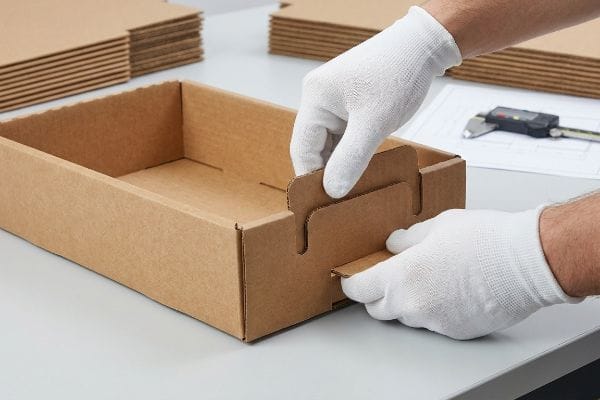

L'assemblage sans outil semble idéal en salle de réunion, mais forcer du papier épais dans des fentes étroites crée une friction mécanique immense si les calculs de CAO (conception assistée par ordinateur) sont erronés.
La réalité de la compensation des étriers
Lors de l'audit des gabarits de découpe pour plateaux à déploiement rapide , je constate fréquemment que les languettes d'emboîtement sont dessinées à la même largeur que leurs encoches correspondantes. Les concepteurs de bureau considèrent le papier comme bidimensionnel, ignorant totalement l'épaisseur physique du carton ondulé (cannelure E ou B) plié. Lorsqu'un panneau ondulé de 2,79 mm d'épaisseur se plie à 90 degrés, le rayon extérieur absorbe de la matière, ce qui signifie qu'une encoche mathématiquement parfaite devient soudainement trop petite pour accueillir la languette de verrouillage.
Ce n'est pas qu'une simple théorie : je le constate en production lors du pré-assemblage des plateaux de caisse fortement chargés. Un fichier vectoriel plat générique ne tient pas compte du volume du carton, ce qui engendre des frottements importants lors du conditionnement. Lors d'un essai récent, les encoches de réception d'un plateau 32 ECT (Edge Crush Test) en carton cannelé B 9 ) étaient conçues avec une précision de 3,17 mm (0,125 pouce). Lorsque mes opérateurs ont plié les parois, les fibres de papier internes se sont regroupées, réduisant le jeu réel des encoches à seulement 2,03 mm (0,08 pouce). En forçant les languettes de verrouillage vers l'intérieur, la feuille supérieure imprimée s'est fendue bruyamment, délaminant le contrecollage lithographique de haute qualité le long des coutures critiques. Mes vingt ans d'expérience en production m'ont appris à prévenir ce problème dès la prépresse. J'ai intégré mathématiquement une tolérance de pliage spécifique dans le logiciel ArtiosCAD10, élargissant les fentes de réception de 1,09 mm (0,043 pouce) afin d'absorber parfaitement le rayon extérieur du pli. En imposant cette tolérance microscopique, j'ai permis de réduire le temps d'assemblage du conditionnement d'environ 18 secondes par unité, diminuant ainsi considérablement les coûts de main-d'œuvre et garantissant que les plateaux arrivent en rayon sans aucun accroc.
| Métrique/Fonctionnalité | Ligne de découpe vectorielle standard | Mathématiques compensées par l'étrier |
|---|---|---|
| Tolérance de la fente | Correspondance 2D absolue | tampon de rayon 0,043 pouce11 |
| Vitesse d'assemblage | Forte friction, se déchire facilement | Déploiement rapide et sans outil |
| ROI B2B | Augmentation des frais de main-d'œuvre pour le conditionnement à façon | Réduction de 18 secondes par plateau12 |
Je reproduis l'épaisseur physique du carton dans chaque pli numérique avant même que la lame de découpe ne soit posée. Cette précision transforme un plateau de déploiement rapide théorique en un véritable atout logistique sur la chaîne d'emballage.
🛠️ Le bureau d'Harvey : Les tolérances invisibles des rayons de pliage ralentissent-elles vos sous-traitants et augmentent-elles insidieusement vos coûts d'assemblage manuel ? 👉 Demandez un test de friction des lignes de découpe gratuit ↗ — Confidentialité garantie. Vos prototypes non commercialisés sont en sécurité.
Quels sont les quatre types d'écrans de base ?
Les stratégies de merchandising se répartissent généralement en quatre catégories fondamentales, mais adapter votre gamme de produits à travers ces catégories sans ajuster vos calculs de transport est la garantie d'un désastre logistique.

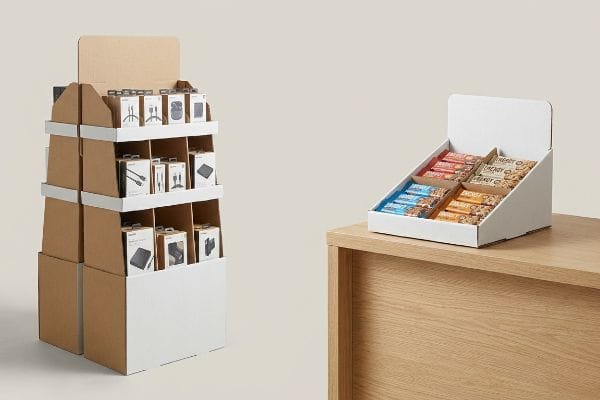

Les quatre types de présentoirs de base sont les présentoirs sur pied, les présentoirs de comptoir, les présentoirs sur palette et les présentoirs latéraux. Chaque format est destiné à une zone de vente distincte et exige des tolérances d'ingénierie très différentes en matière de répartition du poids, de dégagement des allées et d'optimisation des conteneurs d'expédition.
Choisir entre un module de sol autonome et une palette est facile ; concevoir le carton d’expédition principal pour qu’il résiste au transport maritime est ce qui fait le succès ou l’échec des campagnes.

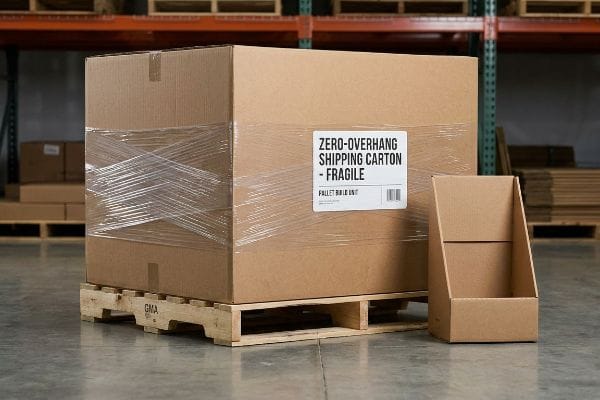

Le marteau logistique à surplomb nul
Lors des audits de chargements de conteneurs à l'étranger, je constate fréquemment les conséquences néfastes de l'utilisation par certaines marques de présentoirs de sol dans des cartons d'expédition légèrement surdimensionnés afin de réduire leurs coûts de matériaux. Elles partent du principe que le carton ondulé robuste protégera les marchandises quelle que soit leur position sur le plateau en bois. Cette approche ignore totalement les principes physiques de la résistance à la charge verticale¹³,considérant le carton ondulé comme de l'acier indestructible plutôt que comme des fibres de papier dynamiques.
Ce n'est pas qu'une simple théorie : j'en ai fait l'amère expérience le mois dernier lors des tests d'un nouveau présentoir de sol robuste destiné à un entrepôt-club . Nous avons pris la liste de contrôle de conformité standard des détaillants pour argent comptant, élargissant la largeur du carton principal à 1 020,5 mm (40,18 pouces) pour y loger une unité supplémentaire. En 2022, j'ai demandé à Mark, mon ingénieur packaging principal, de soumettre les emballages chargés à notre test de compression simulant un conteneur HQ (High Cube). Le carton dépassant légèrement de 35,5 cm ( 14 pouces) la palette en bois standard GMA , ses angles étaient totalement exposés. Dès que Mark a augmenté la pression du testeur Mullen pour simuler l'empilage en entrepôt, j'ai entendu le craquement sourd et sinistre de la cannelure intérieure qui se déformait instantanément. Les fibres brutes de la cannelure en C se sont comprimées sous le poids statique de 141,7 kg (312,4 lb), provoquant un cintrage visible et un délaminage du carton inférieur, ce qui a fait chuter la pile de près de 4 cm (1,5 pouce). Nous avons immédiatement recalibré notre machine de rainurage rotative automatisée. J'ai demandé à Mark de réduire précisément de 13,46 mm (0,53 pouce) l'encombrement maximal autorisé pour les cartons dans notre logiciel, en concevant une bordure rigide sans débordement qui verrouille solidement les quatre coins directement au-dessus du plateau en bois. J'investis du temps et de l'argent dans mon laboratoire d'essais pour que vous n'ayez pas à subir de pertes en magasin ; ce léger ajustement de tolérance a permis de restaurer 60 % de la résistance à la compression verticale du carton , éliminant ainsi complètement les dommages liés au transport et préservant le rendement maximal du fret conteneurisé pour le client.
| Métrique/Fonctionnalité | Carton principal surdimensionné | Application de la règle du porte-à-faux nul |
|---|---|---|
| Support d'angle | Débordement partiel de palette | 100% ancré à la terrasse en bois |
| BCT à chargement par le haut | Le niveau inférieur se plie instantanément | Résiste à l'empilement des conteneurs |
| Retour sur investissement des conteneurs | Risque élevé d'endommagement du fret | Rendement d'expédition maximisé |
Je refuse qu'une erreur dimensionnelle, même minime, compromette des expéditions de grande envergure. En imposant des limites strictes aux emballages de chaque expéditeur, je garantis que vos colis survivront aux rudes traversées maritimes sans être endommagés.
🛠️ Le bureau d'Harvey : Un débordement de palettes non détecté réduit-il la résistance à la compression de vos conteneurs d'expédition à double empilement ? 👉 Demandez votre audit gratuit de densité de fret ↗ — Pas d'intermédiaires. Vous parlez directement à des ingénieurs en structure.
Que doivent faire les présentoirs PLV efficaces sur le lieu de vente ?
Un marchandiseur efficace doit immédiatement stopper le flux de clients et stimuler les achats impulsifs, mais l'esthétique ne signifie absolument rien si le présentoir s'effondre avant l'arrivée du client.
Les présentoirs PLV efficaces doivent maximiser leur impact visuel à une distance de neuf mètres, capter l'attention du client à un mètre et favoriser l'achat par le toucher à quelques centimètres. De plus, ils doivent supporter le poids des produits sans s'affaisser, ancrant ainsi solidement l'identité de la marque dans l'environnement physique du point de vente.
L'atteinte de ces objectifs d'engagement visuel pousse souvent les équipes marketing à demander des finitions d'impression incroyablement coûteuses, déclenchant ainsi un dangereux effet domino financier sur la chaîne de production.
Le piège de la dégradation cosmétique

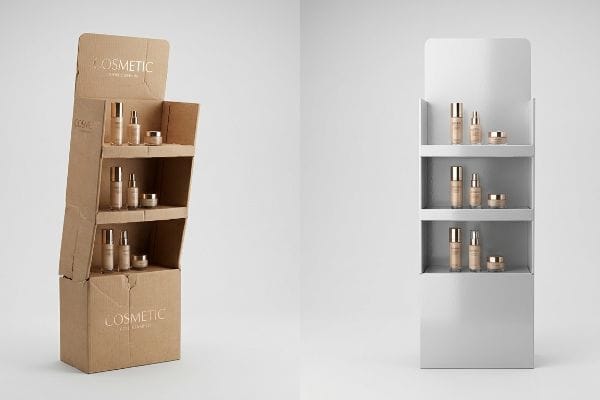

Dans mon entreprise, je constate régulièrement que de nouvelles marques tentent de financer des laminations métallisées coûteuses et intégrales en compromettant discrètement la structure même du présentoir. Les équipes d'approvisionnement considèrent le carton ondulé de base comme une ressource invisible, persuadées qu'opter pour un carton 26 ECT (grade 16) moins cher, au lieu d'un carton 32 ECT, est une solution anodine pour économiser quelques centimes. Elles ne se rendent absolument pas compte que cela réduit considérablement la densité des fibres de papier au niveau des cannelures internes , transformant ainsi une structure porteuse en un simple support d'affichage fragile.
Il ne s'agit pas que de théorie : je constate ce phénomène en conditions réelles d'essai lorsque des présentoirs cosmétiques de grandes marques sont soumis à des charges statiques réelles. J'ai récemment reçu une demande de devis exigeant un pelliculage ultra-premium au toucher doux, financé par une dégradation systématique de la qualité avec un socle en acier extra-fin de 26 pouces ECT . Lorsque j'ai placé leurs produits sur le prototype, le résultat a été immédiat. En deux heures seulement, dans un environnement simulant les conditions climatiques d'un magasin (68 % d'humidité), les étagères centrales non soutenues se sont affaissées de 9,39 mm (0,37 pouce), déformant complètement les graphismes en feuille métallisée haut de gamme pour lesquels ils avaient payé un prix exorbitant. J'ai effectué des mesures au micromètre et prouvé qu'il n'était pas nécessaire de sacrifier l'esthétique ni d'augmenter le budget ; il suffisait de supprimer complètement le film métallisé gonflé. Une fois que l'équipe des achats m'a autorisé à modifier la nomenclature Excel, j'ai remplacé le film plastique épais par un revêtement aqueux brillant à haute teneur en solides et rétabli la base structurelle en kraft vierge 32 ECT standard 19. En réaffectant le budget des films cosmétiques inutiles à une ingénierie ondulée de haute précision, j'ai complètement éliminé l'affaissement des étagères, évitant ainsi au client un échec visuel catastrophique tout en respectant son objectif de coût unitaire.
| Métrique/Fonctionnalité | Budget de dégradation cosmétique | Ingénierie de la valeur structurelle |
|---|---|---|
| Spécifications des matériaux | Feuille épaisse + faible 26 ECT | Brillant aqueux + rigide 32 ECT20 |
| Performance | Les étagères s'affaissent de 0,37 pouce21 | Déflexion nulle sous charge |
| Impact financier | Risque élevé de défaillance visuelle | Marque protégée et coût unitaire |
Je crée de la valeur en éliminant tout superflu esthétique et en réinvestissant les bénéfices directement dans la robustesse. Un bel écran qui s'affaisse sous le poids de son propre produit n'est qu'un gaspillage d'argent.
🛠️ Le bureau d'Harvey : Vos restrictions budgétaires en matière d'approvisionnement fragilisent-elles vos présentoirs de vente au détail, les privant de la résistance à l'écrasement essentielle à leur survie ? 👉 Demandez un audit de vos gabarits ↗ — J'examine personnellement chaque fichier de gabarit sous 24 heures.
Conclusion
Maîtriser les calculs logistiques complexes entre les présentoirs de rayon et les plateaux de caisse à déploiement rapide est essentiel pour éviter que les produits lourds ne grèvent vos marges bénéficiaires pendant le transport. Ce type d'analyse technique a récemment permis de déceler une erreur de tolérance critique de 2 mm avant le lancement national d'une importante production. Ne vous demandez plus si vos structures en carton ondulé résisteront au transport maritime ou aux aléas du magasin ; laissez-moi réaliser un audit structurel gratuit de vos fichiers ↗ afin de garantir leur robustesse face aux conditions réelles.
