Arriver en caisse ne représente que la moitié du travail. Si votre présentoir s'effondre sous le poids des clients, vous perdez définitivement cet emplacement privilégié en rayon.
La conception d'un présentoir PDQ personnalisé exige un équilibre précis entre intégrité structurelle et impact visuel fort. Il est indispensable de calculer avec exactitude le poids des produits, de sélectionner les supports en carton ondulé optimaux, de concevoir des mécanismes d'assemblage sans frottement et d'aligner les éléments graphiques en respectant les contraintes d'espace strictes du détaillant afin de garantir un déploiement réussi et sans dommage sur le lieu de vente.
Analysons en détail le cadre d'ingénierie précis nécessaire pour survivre dans l'environnement trépidant du commerce de détail et protéger la valeur de votre marque.
Quelles sont les 5 étapes de la création d'un affichage ?

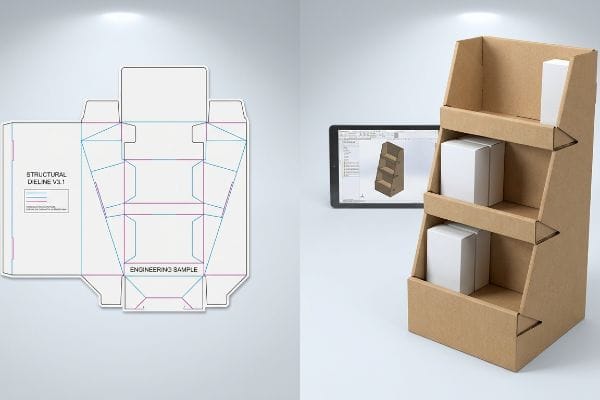

Le passage d'une esquisse numérique sommaire à une production de masse physique exige un phasage opérationnel rigoureux. Sauter une étape entraîne inévitablement des goulots d'étranglement structurels et des refacturations d'entrepôt coûteuses.
La conception d'un présentoir nécessite cinq étapes spécifiques : stratégie d'ingénierie structurelle, alignement graphique prépresse, prototypage physique rapide, tests de transport rigoureux et production en série finale. L'exécution séquentielle de ces phases prévient les défaillances mécaniques catastrophiques, garantit une précision colorimétrique absolue et assure la pleine conformité aux directives complexes de merchandising des grandes surfaces.
On pourrait supposer que la toute première étape est la conception graphique, mais dans le monde de la fabrication physique, il s'agit d'un angle mort opérationnel majeur.
Pourquoi les flux de travail axés sur le graphisme sabotent la production
La plupart des équipes marketing souhaitent naturellement commencer par choisir les couleurs et dessiner les logos. Elles confient ensuite le brief créatif aux graphistes marketing qui élaborent des maquettes minimalistes selon les principes de l'impression commerciale standard¹.Cette approche, centrée sur le visuel, part du principe que le carton physique peut être facilement plié et façonné pour s'adapter aux magnifiques illustrations créées sur leurs écrans d'ordinateur.
Je constate constamment ce problème en usine. Un client tente de faire des économies en demandant à un jeune dessinateur de concevoir des languettes complexes directement dans des outils web basiques, ignorant complètement les contraintes mécaniques de la géométrie structurelle CAO (Conception Assistée par Ordinateur). À l'impression de leurs fichiers vectoriels non assemblés, l'assemblage physique échoue : je vois le vendeur transpirer et pester en essayant de forcer une fente mathématiquement impossible à plier, ce qui provoque le bruit strident et frustrant du carton brut qui se déchire. En important d'abord un PDF pré-conçu généré par un logiciel de calcul structurel, on fixe les calculs complexes à la couche inférieure, réduisant ainsi le travail de conditionnement d'environ 20 %² car les languettes en carton s'emboîtent parfaitement.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Conception avec des outils web | Verrouiller une couche de base PDF structurelle3 | Empêche la déchirure de la languette |
| En négligeant l'épaisseur du circuit imprimé | Tolérance de pliage automatisée | Assemblage sans frottement |
| Estimation des dimensions de vente au détail | Ancrage aux limites strictes de l'ADA4 | Zéro refus en magasin |
Je sépare définitivement le processus d'ingénierie du processus graphique. En établissant le cadre mathématique et physique avant même la première impression, je garantis la résistance de votre campagne promotionnelle face aux fortes pressions du marché.
🛠️ Le bureau d'Harvey : Vos graphistes calculent-ils les marges de pliage au hasard ? 👉 Obtenez un audit gratuit de vos gabarits ↗ — Accès direct à mon bureau. Zéro spam commercial automatisé, promis.

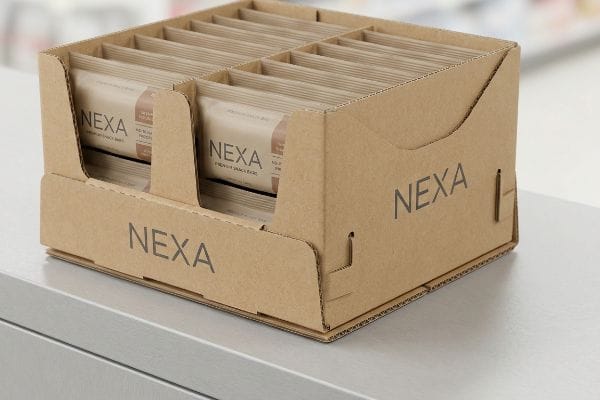

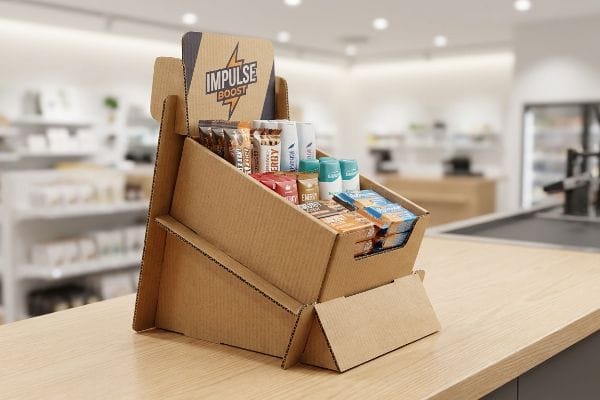

Qu'est-ce qu'un présentoir PDQ ?
On les voit à toutes les caisses, incitant aux achats impulsifs pendant l'attente. Mais concevoir un présentoir de comptoir sécurisé exige le strict respect des lois physiques de l'espace.
Un présentoir PDQ est un présentoir de point de vente compact, spécialement conçu pour un déploiement rapide en magasin. Généralement placé sur un comptoir ou une étagère, ce présentoir léger en carton ondulé est conçu pour accueillir des produits de petite taille, optimiser la visibilité de la marque et stimuler les achats impulsifs aux caisses les plus fréquentées.
Bien que le concept paraisse simple, réduire un présentoir de sol à l'échelle d'une petite caisse enregistreuse introduit de graves risques physiques.
Le point de bascule des présentoirs de détail compacts
Étant donné que l'espace disponible en caisse est fortement limité par les gérants de magasin⁵,les marques cherchent souvent à optimiser leur capacité de chargement en installant le présentoir sur une surface au sol minimale. Elles partent du principe que, tant que la base respecte les dimensions autorisées du magasin, la hauteur supplémentaire représente un espace publicitaire gratuit.
Cette conception déséquilibrée, qui privilégie la hauteur, est une source de problèmes potentiels. En repoussant les limites verticales sans équilibrer la base, on enfreint la règle stricte du rapport 2:3 entre la profondeur et la hauteur.Je me souviens d'une visite dans une pharmacie où une cliente a frôlé un présentoir cosmétique trop haut ; dans un bruit sourd et inquiétant, toute la structure s'est effondrée, déversant de lourds flacons de verre sur le sol en lino. En bloquant mathématiquement le rapport profondeur/hauteur et en ajoutant un support en carton ondulé dissimulé à l'arrière, j'abaisse considérablement le centre de gravité, évitant ainsi d'endommager les produits et maintenant votre présentoir stable aux heures de pointe.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Profils hauts et massifs | Appliquer un rapport de profondeur strict de 2:37 | Empêche les basculements accidentels |
| Bases carrées symétriques | Support de chevalet arrière étendu8 | Stabilise les impacts sur les consommateurs |
| Surcharge des niveaux supérieurs | Articles lourds sur le pont inférieur | Abaisse le centre de gravité9 |
Je refuse de construire des tours verticales sur des surfaces réduites. En ancrant la géométrie physique aux lois strictes du couple de rotation, je garantis que votre présentoir compact résistera à l'environnement agressif et rapide d'une caisse moderne.
🛠️ Harvey's Desk : Votre meuble de bureau actuel est-il dangereusement instable et risque-t-il de basculer ? 👉 Demandez une évaluation de stabilité ↗ — Téléchargement sécurisé. N'hésitez pas à me contacter si vous avez des questions.
Comment créer une bonne présentation ?
Apposer un logo voyant sur une boîte en carton ondulé brun ne garantit pas le succès commercial. Il vous faut une approche systématique pour créer un impact visuel fort et une ergonomie optimale pour le client.
Pour créer un présentoir efficace, il est essentiel d'allier robustesse, merchandising visuel stratégique et aménagement spatial précis. Il faut concevoir des agencements de produits asymétriques et dynamiques, utiliser une impression en tons directs à fort contraste et créer des systèmes de réapprovisionnement intuitifs afin de capter l'attention du consommateur tout en garantissant une manutention fluide pour le personnel du magasin.
Pour véritablement dominer les rayons, il faut abandonner l'apparence des œuvres d'art sur l'écran plat de votre ordinateur et embrasser la géographie du commerce de détail.

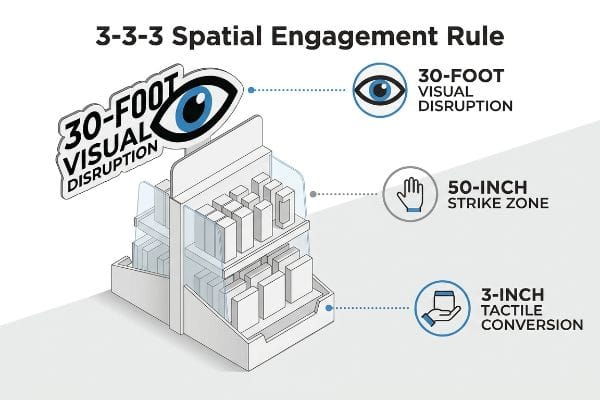

Maîtriser la règle d'engagement spatial 3-3-3
Les équipes marketing inexpérimentées conçoivent souvent les présentoirs de vente uniquement pour une observation rapprochée, ignorant la réalité du comportement des clients dans les rayons. Elles surchargent la façade de paragraphes denses retraçant l'histoire de la marque et de blocs symétriques de produits, supposant que le consommateur s'arrêtera pour tout lire comme dans un manuel.
Cela crée une surcharge cognitive importante dans un environnement commercial dynamique. Imaginez un panneau publicitaire sur l'autoroute : si le texte est imprimé en tout petit, les automobilistes passent à côté sans s'arrêter. Lorsque je parcours les rayons, je constate constamment que de magnifiques présentoirs imprimés se fondent complètement dans le décor, car ils ne captent pas l'attention à 9 mètres de distance. Je vois aussi les clients se blesser les doigts en essayant d'attraper des produits sur des étagères surchargées. En appliquant la règle spatiale 3-3-3¹⁰–en utilisant une forme découpée de grande taille pour une perturbation visuelle à 9 mètres, en optimisant l'ergonomie des étagères pour une zone de contact à 127 cm afin de favoriser l'engagement à 90 cm, et en découpant le rebord avant pour une meilleure interaction tactile à 7,5 cm – j'augmente considérablement le flux de clients et booste vos ventes.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Petits paragraphes de texte | En-têtes massifs découpés en 3D | Génère un trafic piétonnier de 9 mètres11 |
| lèvres hautes et retenantes | Réduire la lèvre avant à 85 % de visibilité12 | Augmente l'interaction tactile |
| Grilles symétriques plates | séparateurs asymétriques 3-5-713 | Crée une tension visuelle |
Je conçois chaque produit en tenant compte des spécificités de la psychologie spatiale humaine. Si votre design ne permet pas à un client pressé de traverser un rayon et de guider sa main naturellement vers le produit, il ne s'agit que d'un gaspillage d'argent en entrepôt.
🛠️ Le Bureau de Harvey : Vos produits masquent-ils le logo principal de votre marque aux consommateurs ? 👉 Demandez un audit de visibilité ↗ — Pas de formulaires interminables qui génèrent des appels commerciaux à n'en plus finir. Uniquement de la valeur ajoutée.
Comment créer un présentoir de vente au détail ?
C’est lors du passage d’un fichier de conception numérique à une production physique massive que les projets d’emballage mal planifiés échouent. Les tolérances varient et les matières premières se détériorent.
La fabrication d'un présentoir de vente au détail nécessite la mise en œuvre de processus de production automatisés spécialisés. Les installations utilisent des machines de découpe à grande vitesse pour rainer avec précision les feuilles de carton ondulé, appliquent des techniques de lithographie-lamination industrielles pour des graphismes éclatants sur la feuille supérieure et conçoivent des tolérances de pliage structurelles spécifiques afin de garantir un assemblage multicomposant sans faille lors des opérations de conditionnement final dans la chaîne d'approvisionnement.
Mais connaître la théorie ne suffit pas lorsque les machines lourdes se mettent en marche et que les micro-frictions de la production de masse entrent en jeu.
Pourquoi les gabarits standard échouent-ils en usine ?
Les équipes d'approvisionnement transmettent souvent directement à l'atelier de fabrication des gabarits numériques parfaitement dessinés, partant du principe qu'une ligne droite dans le logiciel équivaut à un pli physique parfait. Elles conçoivent des languettes d'emboîtement et des fentes de pliage à la largeur exacte du panneau correspondant, ignorant complètement le volume physique occupé par le carton brut lorsqu'il se plie sous la pression.
Il ne s'agit pas que de théorie : je constate ce phénomène en production lors de l'assemblage de fichiers standard non calibrés. Lorsqu'une plaque de carton ondulé de type B de 3 mm d' épaisseur se plie à 90°, elle consomme physiquement du matériau. Si la fente de réception n'est pas élargie, les pièces se bloquent violemment. Je mesure la résistance sur la chaîne d'assemblage : le frottement important oblige le conditionneur à écraser les cannelures internes, et j'entends le craquement sec de la feuille supérieure imprimée sous la tension. En intégrant automatiquement une tolérance de compensation d'épaisseur de 1,5 mm dans chaque fente, je supprime complètement le blocage par frottement, réduisant ainsi le temps d'assemblage du conditionneur d'environ 35 secondes par unité et préservant la marge bénéficiaire du projet.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Dimensions de la fente 1:1 | Ajouter la tolérance de pliage de l'étrier17 | Assemblage manuel sans frottement |
| En ignorant le gonflement de la planche, on constate qu'il ne faut pas tenir compte de la houle | Ajouter une zone tampon d'humidité de 1 mm18 | Résiste au transport maritime |

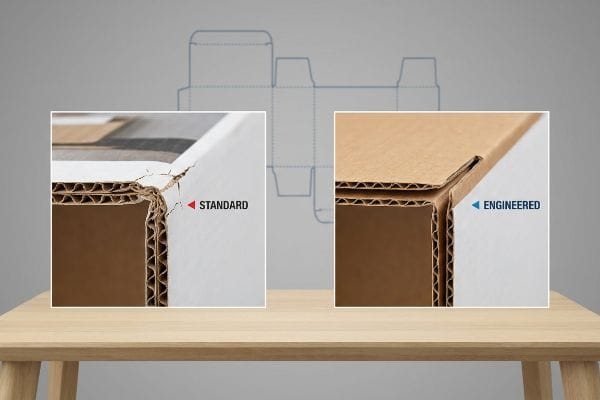

| Plis nets à 90 degrés | Profilage de la matrice des plis19 | Empêche la fissuration de la couche supérieure |
Dans mon atelier, je refuse que les hypothèses numériques dictent les résultats physiques. En compensant mathématiquement l'épaisseur et la résistance spécifiques de la matière première avant le début de la production, je garantis un pliage impeccable de vos unités sur la chaîne de montage.
🛠️ Conseils d'Harvey : Un défaut structurel de 2 millimètres ne doit pas compromettre le déploiement dans 500 magasins. 👉 Envoyez-moi votre fichier de gabarit ↗ — Je vérifierai la robustesse des calculs avant que vous n'investissiez votre budget dans une production de masse.
Conclusion
Vous pouvez choisir un fournisseur bon marché qui néglige le volume des panneaux structurels, mais si ces languettes d'emboîtement, mathématiquement défectueuses, refusent de se plier sur la ligne de conditionnement, ralentissant l'assemblage manuel d'environ 30 %, le retour sur investissement de votre campagne est anéanti. Voici la fiche technique exacte que mes 10 principaux clients du secteur de la vente au détail utilisent pour garantir zéro rejet d'impression. Cessez de miser sur des tolérances théoriques et laissez-moi analyser personnellement vos maquettes grâce à mon Audit de découpe gratuit ↗ afin de détecter les problèmes mécaniques critiques avant le lancement de la production en série.
