Faire tenir un présentoir en une seconde n'a rien de magique. Cela exige une ingénierie structurelle rigoureuse pour éliminer les frottements lors de son installation dans un magasin très fréquenté.

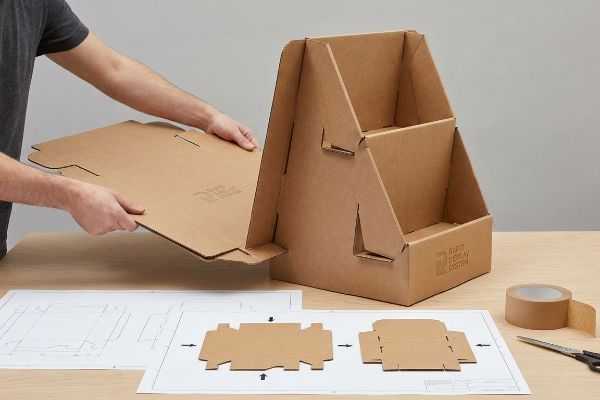

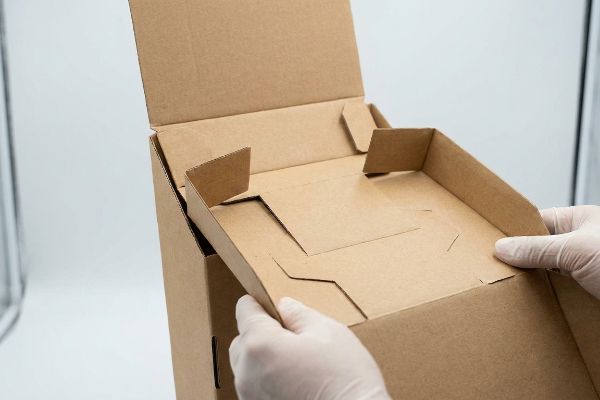

Ce qui rend un présentoir en carton à montage en une seconde unique, c'est son architecture modulaire pré-collée. Grâce à des systèmes de pliage conçus à cet effet, au lieu de languettes de verrouillage manuelles, ces modules s'emboîtent automatiquement pour former une structure tridimensionnelle rigide. Ceci élimine les manuels d'assemblage complexes, réduit considérablement le temps de travail et prévient les erreurs de montage lors de l'installation en magasin.
Comprendre les mécanismes d'un montage rapide ne représente que la moitié du travail. Si la structure ne capte pas l'attention des clients, ce montage rapide ne sert à rien.
Comment fabriquer un présentoir en carton ?
Pour se démarquer dans un rayon de magasin chaotique, il faut bien plus que des couleurs vives. Il faut concevoir des formes qui perturbent instantanément le parcours visuel du client.

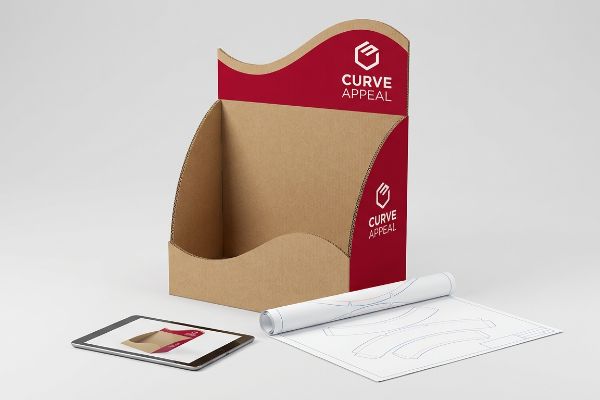

Pour qu'un présentoir en carton se démarque, il est essentiel d'utiliser des formes structurées, courbes et découpées, plutôt que des boîtes rectangulaires classiques. Cette originalité rompt la monotonie visuelle des allées de vente, tandis que l'utilisation de couleurs contrastées élimine les effets de transparence, garantissant ainsi que le logo de la marque attire l'attention jusqu'à 9,1 mètres de distance.
Mais la créativité structurelle peut facilement se retourner contre ses auteurs lorsque des concepteurs inexpérimentés poussent le carton au-delà de ses limites physiques.
Le piège de la découpe : comment faire ressortir votre présentoir en carton en toute sécurité
De nombreux graphistes pensent pouvoir tracer des courbes très complexes et des angles aigus sur leur gabarit pour maximiser l'impact visuel. Ils traitent souvent les matériaux ondulés épais comme s'ils se comportaient exactement comme du papier numérique fin. L'approche courante consiste à imposer des plis standard à 90 degrés à côté de fenêtres découpées épaisses, sans tenir compte de la façon dont les cannelures internes s'étirent réellement sous lacontrainte¹.
Dans mon atelier, je constate régulièrement que des dossiers magnifiquement conçus se déchirent complètement à la chaîne. Lorsque les graphistes placent une découpe nette et courbe précisément sur un pli porteur, la matrice de découpe en acier déchire violemment le papier kraft vierge rigide (test de résistance à la compression des bords 32 ECT).On entend distinctement le craquement sec et sonore de la feuille supérieure qui se déchire lors du pliage automatisé. Ce micro-désastre oblige les sous-traitants à utiliser un ruban adhésif transparent peu esthétique pour maintenir l'en-tête droit, ce qui nuit à l'image de marque haut de gamme. En décalant les formes complexes de seulement 12,7 mm (0,5 pouce) par rapportaux plis fonctionnels, j'élimine totalement ce risque de déchirure, ce qui permet d'économiser environ 15 % de déchets de matériaux et de garantir un assemblage parfaitement fluide.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Placer des découpes complexes directement sur les plis | Découpe de 0,5 pouce (12,7 mm) à partir des plis4 | Élimine le déchirement du carton brut |
| S'appuyant sur des bases rectangulaires standard | profils structurels courbes et élégants | Rompt la monotonie visuelle dans les allées |
| Utilisation du système CMJN (Cyan, Magenta, Jaune, Clé) | Remplissez les fonds unis avec de l'encre Pantone5 | Empêche la décoloration des graphismes sous les projecteurs |
Je ne sacrifie jamais la solidité de la structure pour une silhouette élégante. Je crée un effet visuel saisissant grâce à des panneaux non porteurs dédiés, garantissant ainsi que votre design attire l'attention sans s'effondrer sous le poids de vos produits.
🛠️ Le bureau d'Harvey : Vous craignez que vos découpes complexes ne se déchirent lors du pliage automatisé ? 👉 Obtenez un audit gratuit de vos matrices de découpe ↗ — Accès direct à mon bureau. Zéro spam commercial automatisé, promis.
Comment s'appelle un présentoir en carton ?
Les conventions d'appellation de ce secteur imposent des règles logistiques strictes. Utiliser un terme incorrect pour désigner une unité peut entraîner des refus massifs pour non-conformité au quai de chargement du point de vente.

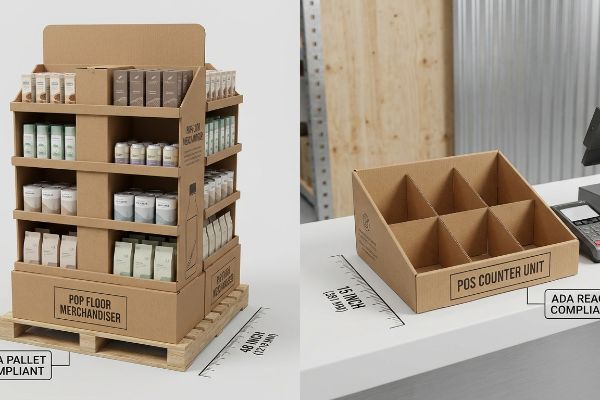

Un présentoir en carton est appelé PLV (Publicité sur le Lieu de Vente) ou présentoir de comptoir, selon son emplacement. Les présentoirs de sol doivent respecter les normes logistiques relatives aux palettes en bois, tandis que les présentoirs de comptoir doivent impérativement se conformer aux normes d'accessibilité frontale en caisse.
Mélanger ces termes lors de la phase de conception engendre un effet domino de non-conformités spatiales et juridiques.
Pourquoi l'appellation « présentoir en carton » provoque le chaos dans le commerce de détail
Les acheteurs me demandent souvent comment nommer leurs présentoirs sur mesure, partant du principe que des termes comme « bac de réception », « conteneur d'expédition » et « plateau de comptoir » ne sont que du jargon marketing interchangeable. Ils tentent fréquemment de réduire de moitié un imposant présentoir de 1219,2 mm (48 pouces) et de le rebaptiser simplement présentoirde caisse ». Cette dangereuse approche du « miniaturisation » ignore complètement les contraintes d'espace imposées par les grandes surfaces dedistribution.
Quand je reçois une commande où un client appelle par erreur un présentoir de caisse un présentoir de sol , le problème se pose immédiatement. Un présentoir de sol est conçu pour supporter des charges dynamiques importantes, avec une palette de 1219 × 1016 mm (48 × 40 pouces) selon la norme GMA (Grocery Manufacturers Association). Si l'on réduit simplement ces dimensions pour un comptoir, les étagères profondes ne respectent pas la limite d'accessibilité (de 381 à 1219 mm / 15 à 48 pouces) de la loi ADA (Americans with Disabilities Act) . Je me souviens d'un client qui a ignoré cette règle et a expédié 300 présentoirs de comptoir non conformes, incroyablement rigides et lourds ; les employés les ont immédiatement jetés à la poubelle, car les clients ne pouvaient pas atteindre les étagères du fond. La séparation des processus de fabrication permet d'éviter ces rejets catastrophiques en magasin.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Confusion des définitions de POP et de POS | Associer la terminologie spécifique aux zones exactes des magasins | Empêche le rejet immédiat par le détaillant |
| Unités de plancher rétractables pour utilisation en comptoir | Refonte complète en respectant les limites de portée de l'ADA9 | Garantit la conformité légale en matière d'accessibilité |
| Ignorer les contraintes logistiques de base | Conception des planchers d'ancrage aux dimensions des palettes GMA10 | Optimise la capacité de chargement de l'entrepôt |
Je considère la terminologie industrielle comme un cadre spatial précis, et non comme un simple vocabulaire courant. Nommer correctement votre unité dès le départ détermine les calculs d'ingénierie précis nécessaires à sa réussite en magasin.
🛠️ Le bureau de Harvey : Êtes-vous certain que votre nouvelle caisse enregistreuse respecte les strictes limites d’accessibilité imposées aux commerçants, ou risquez-vous des contestations de paiement immédiates ? 👉 Téléchargez la liste de vérification de conformité ↗ — Téléchargement sécurisé. Ma boîte de réception reste ouverte si vous avez des questions.
Comment fabriquer une vitrine en carton ?
Concevoir une véritable vitrine signifie offrir aux consommateurs un accès visuel impeccable à votre produit tout en maintenant une rigidité structurelle maximale.
La fabrication d'une vitrine en carton consiste à intégrer des fenêtres transparentes dans des emballages rigides pliables. Cela permet aux clients d'examiner visuellement les produits haut de gamme sans ouvrir l'emballage. Pour éviter toute déformation due aux intempéries, les fabricants doivent utiliser des adhésifs hautement élastiques et des films PLA (acide polylactique) résistants aux variations climatiques, plutôt que les plastiques rigides classiques dérivés du pétrole.
Mais c'est en parvenant à ce qu'une vitre plate résiste aux variations d'humidité massives tout au long de la chaîne d'approvisionnement mondiale que la théorie se heurte violemment à la réalité industrielle.
La déformation des vitrines : pourquoi les vitrines en carton standard échouent
Les marques apprécient l'esthétique des boîtes à fenêtre en papier kraft, partant du principe qu'une simple feuille de PVC transparent collée à l'intérieur d'une découpe crée une vitrine idéale. Les concepteurs élaborent ces fichiers en supposant que les deux matériaux resteront parfaitement statiques une fois laminés. Ils tiennent rarement compte des tensions superficielles conflictuelles engendrées par deux substrats chimiques totalement différents, qui réagissent aux variations climatiques des entrepôts.
Dans mon atelier, je constate régulièrement les conséquences d'une utilisation bon marché des adhésifs pour fenêtres. Lorsqu'on colle une vitre en plastique rigide sur un carton kraft poreux et qu'on l'expédie par voie maritime, le papier absorbe l'humidité ambiante et se dilate, tandis que le plastique reste parfaitement rigide. Sur la ligne de test, je mesure cette tension qui tire le carton vers l'intérieur jusqu'à 4,5 mm( 0,18 pouce¹²), créant une déformation importante, semblable à celle d'une chips. On sent nettement le claquement sec et collant lorsque la colle bon marché cède et que la fenêtre se détache complètement du carton avant même d'atteindre la chaîne d'emballage. En injectant un film plastique élastique spécial pour fenêtre en PLA et un adhésif à élasticité dynamique, je permets aux matériaux de se dilater et de se contracter harmonieusement. Ce simple changement de produit chimique réduit les bourrages sur la chaîne d'emballage d'environ 22 %¹³, ce qui permet à mes clients d'économiser d'importants frais de retouche manuelle.
| Erreurs courantes des débutants | La solution pro | Avantage du magasin |
|---|---|---|
| Utilisation de films PVC rigides sur carton | Spécifiez les fenêtres en cellulose PLA résistantes aux intempéries | Garantit un recyclage à 100 % en bordure de trottoir14 |
| Application d'adhésifs statiques standard | Utilisez de la colle pour patchs de fenêtre à élasticité dynamique15 | Empêche la déformation importante des panneaux vers l'intérieur |
| En négligeant les taux de dilatation de l'humidité | Ingénierie automatisée des tolérances d'élasticité16 | Empêche les vitres de se détacher pendant le transport |
Je refuse que des adhésifs rigides et bon marché gâchent une vitrine haut de gamme. En contrôlant la tension microscopique entre le papier et le film, je vous garantis que votre emballage arrivera parfaitement plat et prêt à être mis en rayon.
🛠️ Le bureau d'Harvey : Connaissez-vous la tolérance exacte à la dilatation par humidité du film transparent actuellement collé sur vos boîtes haut de gamme ? 👉 Envoyez-moi votre fichier de gabarit ↗ — Je vérifierai les calculs avant que vous n'investissiez votre budget dans une production de masse.
Conclusion
Vous pouvez opter pour des adhésifs rigides bon marché pour vos fenêtres, mais si le carton plat absorbe l'humidité de l'entrepôt et se déforme violemment, la défaillance qui en résulte ralentit votre ligne de conditionnement d'environ 20 % et compromet votre présentation. Plus de 500 responsables de marque utilisent ma checklist prépresse pour éviter précisément ces erreurs fatales en début de production. Ne vous fiez plus aux approximations concernant la tension des matériaux chimiques : laissez-moi auditer personnellement les tolérances de vos emballages grâce à mon Audit de Moulage Gratuit ↗ afin de détecter les défauts physiques bien avant le lancement de la production en série.
