Me enfrento al mismo problema que muchas marcas. Un mismo expositor debe adaptarse a dos mercados. Rehacerlo consume tiempo y dinero. Utilizo un sistema de troquelado maestro y lo arreglo para ambos.
Construya una línea de matriz maestra en CAD vectorial, mantenga unidades duales (mm y pulgadas), reserve zonas de código de barras GS1 para EAN-13 y UPC-A, asigne a paletas AU 1165×1165 mm y US 48×40″, configure márgenes de sangrado/seguridad/marcado y valide mediante un prototipo físico.
Vendo displays B2B, así que escribo desde la fábrica. Diseño, pruebo y envío. Mi equipo me ofrece muestras rápidas, ajustes gratuitos y pruebas de resistencia. Comparto mis notas de campo a continuación.
¿Cómo se crean las líneas de troquel?
Empiezo por determinar dónde se ubicará el expositor. Indico las normas del minorista, el tamaño del palé, el peso del producto y el tipo de código de barras. Luego, diseño con base en una plantilla maestra.
Defino los límites de producto y venta minorista, elijo el cartón y la flauta, establezco las capas de corte y pliegue, mantengo el sangrado y la seguridad, planifico las zonas UPC/EAN, paletizo para AU y US, construyo una muestra y realizo pruebas de estrés antes de imprimir.
Mi construcción paso a paso
Mantengo los pasos simples y visibles para mi equipo y para los compradores que necesitan velocidad. Escribo cada valor en mm y pulgadas para evitar errores. También bloqueo las zonas tranquilas del código de barras porque los compradores de EE. UU. usan UPC-A, mientras que muchos compradores de AU usan EAN-13. Siempre paletizo temprano 1 . Los almacenes de EE. UU. esperan huellas de 48 × 40 ", mientras que los centros de distribución australianos a menudo planean 1165 × 1165 mm (CHEP). Mantengo ambos mapas en el archivo maestro y los etiqueto. También planifico la resistencia desde el principio. El equipo de caza y las herramientas para exteriores agregan peso, por lo que agrego solapas de pegamento más grandes y patas más anchas en los exhibidores de piso. Realizo pruebas con pruebas de caída y vibración 2 porque el transporte lastima primero los pies débiles. Ejecuto una muestra rápida de impresión digital para confirmar los tamaños de color y texto para compradores mayores. Hago una tirada pequeña para confirmar el tiempo de ensamblaje en el piso de la tienda. Mantengo la línea de troquel limpia, para que el personal de la tienda la lea en segundos.
| Paso | Lo que hago | Por qué es importante (AU + EE. UU.) |
|---|---|---|
| 1 | Definir el tamaño/peso del producto3 | Prevenir colapso e inclinación |
| 2 | Reglas de bloqueo para minoristas | Igualar Walmart/Target y Coles/Woolworths |
| 3 | Elige tabla y flauta | Equilibrar costo, impresión y resistencia |
| 4 | Establecer corte/pliegue/sangrado | Impresión limpia y preparación rápida |
| 5 | Zonas de código de barras de reserva | Zonas tranquilas UPC-A (EE. UU.) / EAN-13 (AU) |
| 6 | Paletas de mapas | Ajuste de 48×40″ de EE. UU./1165×1165 mm de Australia |
| 7 | Prototipo y prueba4 | Detectar fallos antes de la impresión masiva |
¿Cuáles son las pautas para el troquelado?
Escribo las reglas antes de dibujar. Las reglas me ahorran horas después. Establezco capas claras, zonas seguras y etiqueto las necesidades para ambos mercados.
Utilice nombres de capas claros, unidades duales, sangrado de 3 a 5 mm, seguridad de 5 a 8 mm, zonas tranquilas de código de barras, notas de flauta/grano, mapas de paletas, zonas de pegamento y flechas de ensamblaje; valide con una muestra y una prueba de caída.
Reglas de mercado cruzado en las que confío
Mantengo pautas que mis diseñadores y equipos de impresión pueden seguir sin conjeturas. Mantengo el sangrado en 3-5 mm y lo aumento a 6 mm en corrugado grueso donde la deriva del registro es mayor. Marco la seguridad a 5-8 mm de los cortes y a 10 mm de los fondos de bloqueo por choque. Anoto la dirección de la flauta para soportar la carga vertical. Mantengo el área del código de barras sin imprimir 5 para la zona silenciosa. Escribo las opciones UPC-A y EAN-13 en el tablero de arte, para que la marca elija tarde sin un redibujo. Agrego restricciones de paletas y pasillos, porque los pasillos de los almacenes de EE. UU. y los centros de distribución de Australia manejan diferentes giros y patrones de apilado. Agrego flechas de ensamblaje simples; el personal de la tienda debe construir rápido. Incluyo marcas de reciclaje 6 que se ajustan a la política de cada mercado cuando se solicita. Verifico el color con una prueba digital de bajo costo. Ejecuto una prueba de tránsito de una unidad para esquinas y pies. Firmo solo después de que pasa el prototipo.
| Tema | A NOSOTROS | Australia | Mi regla |
|---|---|---|---|
| Código de barras | UPC-A | EAN-13 (GS1)7 | Mantener ambos marcadores de posición |
| Base de paleta | 48×40″ | 1165×1165 mm | Mapa ambos en el archivo |
| Unidades | pulgadas comunes | Milímetros comunes | Mostrar ambos siempre |
| Sangrar | 3–5 milímetros | 3–5 milímetros | Elevar a 6 mm en corrugado 8 |
| Seguridad | 5–8 milímetros | 5–8 milímetros | 10 mm cerca de las cerraduras |
| Flauta/Grano | Nota para la carga | Nota para la carga | Flauta vertical para columnas |
| Etiquetas | Específico del minorista | Específico del minorista | Mantener un panel de cumplimiento gratuito |
¿Qué es una estructura dieline?
Una línea de troquel no es solo una forma. Es un conjunto de capas. Las capas indican a las cuchillas, plegadoras, impresoras y empaquetadoras qué hacer.

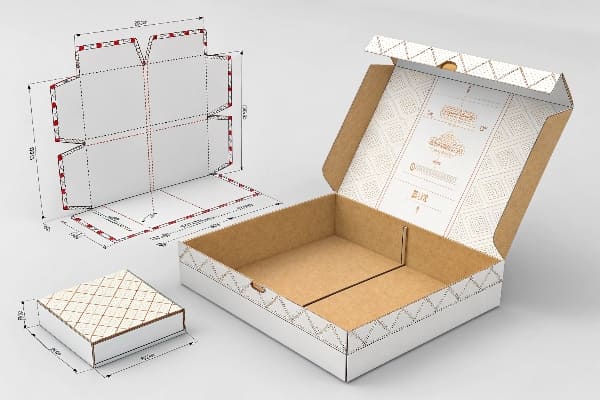

Una estructura de troquel es un archivo en capas que separa el corte, el pliegue, la perforación, el pegamento, la impresión y las notas, de modo que el diseño, las herramientas y la producción leen el mismo plan sin conjeturas.
Capas que nunca me fallan

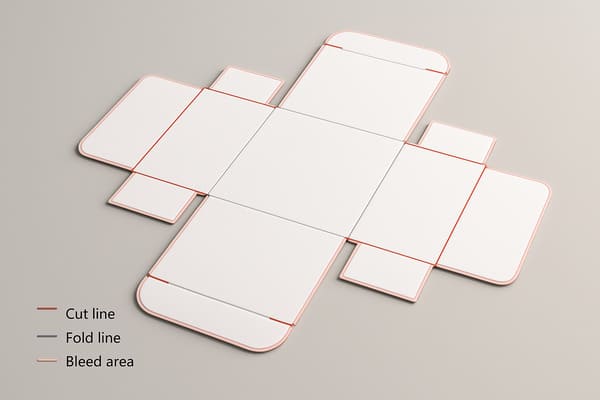

Mantengo colores y tipos de línea estrictos. Las líneas de corte se mantienen en magenta sólido y se sobreimprimen en las pruebas de arte. Las líneas de pliegue usan cian discontinuo. Las perforaciones usan punto-raya. Las zonas de pegamento usan un relleno de tinte suave. Los gráficos de solo impresión viven en su propia capa y nunca tocan las capas de herramientas. Agrego una capa de ensamblaje con flechas y números para el personal de la tienda. Incluyo una capa de cumplimiento 9 con paneles vacíos para ARL u otras marcas de reciclaje en AU y para notas minoristas de EE. UU. Mantengo una capa de paletización 10 con contornos para ambos mercados. Bloqueo una capa de mediciones con unidades duales. Incluyo una capa de notas para el grado y acabado del tablero, como flauta E, pared simple y barniz AQ mate. Esta estructura acelera la entrega. Preimpresión puede atrapar arte sin mover las rutas de corte. Herramientas puede exportar DXF para el fabricante de troqueles. Producción puede verificar las posiciones de pegamento de un vistazo.
| Capa | Línea/Relleno | Objetivo | Notas |
|---|---|---|---|
| Cortar | Sólido | Camino del cuchillo11 | No sobreimprimir |
| Pliegue | Discontinua | Ruta de puntuación | Añadir asignación de puntuación |
| Perf | Punto y raya | Camino de lágrimas | Controlar la fuerza del desgarro |
| Pegamento | Relleno de tinte | Zonas adhesivas12 | Agregar tamaños de superposición |
| Imprimir | CMYK/RGB | Gráficos | Mantener alejado del cuchillo |
| Asamblea | Flechas/números | Pasos de construcción | Equipos de tienda de ayuda |
| Cumplimiento | Cajas vacías | Etiquetas | Para necesidades de AU/US |
| Mapa de palets | Contornos | Apilado | Huellas de EE. UU. y Australia |
| Dimensiones | Unidades duales | Cheques | Sin errores de escala |
¿Cuál es la diferencia entre plantilla y troquel?
La gente confunde estas palabras. Eso causa errores costosos. Las mantengo separadas en mis archivos y en mis conversaciones con los compradores.
Una plantilla es un diseño inicial para el ajuste y la marca; una línea de troquel es el trazado final, listo para usar y con capas, para cortar, hender y pegar. Guía de plantillas; fabricación de líneas de troquel.
Cómo se lo explico a los equipos y compradores

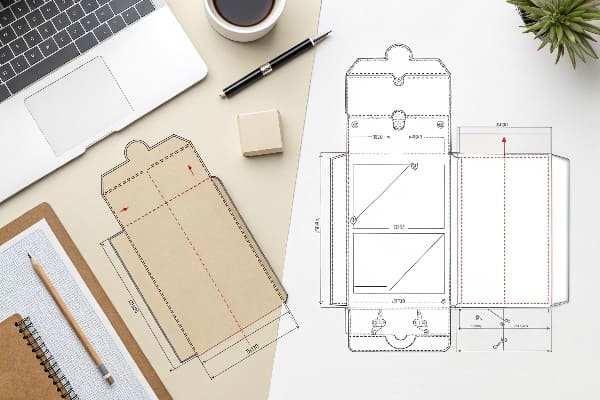

Uso la plantilla 13 en las primeras conversaciones. Una plantilla muestra el tamaño exterior, los paneles en bruto y dónde podría ir el arte clave. La uso para recopilar comentarios y acelerar la aprobación del diseño. Una plantilla es flexible y rápida. Nunca envío una plantilla a un fabricante de troqueles. Una línea de troquel 14 es diferente. Una línea de troquel es precisa y está bloqueada. Tiene capas de corte, pliegue, perforación y encolado. Incluye zonas de código de barras, mapas de paletas y notas. Está lista para usar con herramientas. Paso de la plantilla a la línea de troquel solo después de que la marca aprueba el renderizado 3D y la muestra. Aprendí esto a las malas en un expositor de suelo pesado para una línea de exterior. Llevé una plantilla a toda prisa al mecanizado. Los pies se rompieron durante el transporte porque no había margen de ranurado adicional. Lo reconstruí con una línea de troquel real, añadí pies más grandes y una dirección de flauta diferente, y el expositor pasó las pruebas de caída. Desde entonces, mantengo los nombres claros en los correos electrónicos, nombres de archivo y citas.
| Artículo | Plantilla | Línea de troquel |
|---|---|---|
| Objetivo | Concepto y ajuste | Fabricación y herramientas15 |
| Capas | Mínimo | Corte completo/pliegue/perforación/pegamento/notas |
| Exactitud | Aproximado | Exacto con tolerancias |
| Nombre del archivo | *_plantilla.ai | *_dieline.ai (o .dxf para troquel) |
| Audiencia | Marca/marketing | Preimpresión/herramientas/producción16 |
| Tasa de cambio | Alto | Bajo (controlado) |
Conclusión
Una línea de troquel maestra, dos mercados. Diseño con unidades duales, opciones de código de barras, mapas de palés y capas estrictas. Prototipo con anticipación. Protejo el tiempo, el costo y la confianza.
