Lanzar una marca de CBD es una carrera por conseguir espacio en los estantes, pero la presentación en tienda no debe ser algo secundario. La rapidez en la comercialización exige dominar la mecánica física del empaque para la venta al por menor.
La creación de cajas expositoras personalizadas para productos de CBD requiere diseñar un embalaje estructural que equilibre el estricto cumplimiento de las normativas de venta minorista con una visibilidad de marca de alta gama. El proceso de fabricación implica seleccionar sustratos de cartón corrugado adecuados, optimizar los perfiles de color de la preimpresión y aplicar técnicas de troquelado precisas para producir expositores de alto rendimiento que protejan los delicados frascos de vidrio durante el transporte.
Pero conocer la teoría no es suficiente cuando las máquinas troqueladoras empiezan a funcionar a 5.000 hojas por hora.
¿Cómo crear tu propio empaque personalizado?
Crear expositores listos para la venta requiere más que simplemente colocar un logotipo en una plantilla en blanco. Es necesario fijar el diseño a coordenadas físicas precisas.

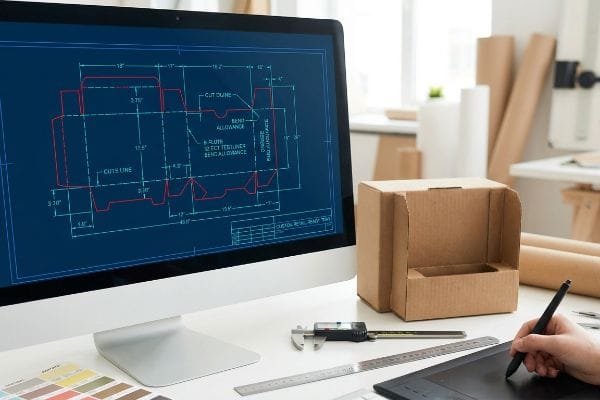

La creación de un embalaje personalizado implica generar un archivo de troquelado en CAD (Diseño Asistido por Computadora), aplicar imágenes de marca de alta resolución y realizar pruebas físicas de tolerancia estructural. Este proceso garantiza que los conceptos digitales se traduzcan con éxito en cajas de cartón corrugado físicas capaces de contener los productos de venta al por menor de forma segura.
Pero conocer la teoría no es suficiente cuando se envían esos archivos a la planta de producción.
Por qué fallan las plantillas web en la planta de producción
Incluso los equipos de compras más experimentados suelen dar por sentado que usar herramientas gráficas web accesibles es una forma aceptable de diseñar los troqueles de embalaje. Creen que arrastrar y soltar formas vectoriales sobre un lienzo en blanco se traducirá automáticamente en una estructura funcional y plegable.
Esto no es solo teoría: me enfrento a esto en el laboratorio de pruebas cada semana. Recientemente, una agencia me envió un archivo de visualización aparentemente perfecto exportado directamente desde una herramienta de diseño en la nube. ¿El problema? Esas plataformas generan líneas rasterizadas sin unir, eliminando por completo las tolerancias de curvatura matemáticas necesarias para el cartón corrugado de flauta B1. Cuando procesé el archivo sin procesar en mi mesa de corte CNC Kongsberg, el fuerte y agudo zumbido de la cuchilla oscilante me indicó de inmediato que algo andaba mal. No estaba cortando una trayectoria continua; estaba perforando miles de micropuntos desconectados. Cuando mi equipo intentó ensamblar el prototipo físico, las ranuras de enclavamiento de 0,11 pulgadas (2,79 mm) estaban rígidas y desalineadas. Tuve que intervenir. Descarté por completo su archivo generado por la web e importé las dimensiones sin procesar a ArtiosCAD. Generé un PDF estructural prediseñado bloqueado a la capa inferior, recalculando matemáticamente cada radio de pliegue para el testliner 32 ECT (Edge Crush Test)2. Al imponer esta estricta base estructural, eliminé la fricción del ensamblaje mecánico, reduciendo el tiempo de coempaquetado en un 25 % estimado por unidad y eliminando por completo el desperdicio de cartón roto en la línea de cumplimiento del cliente.
| Defecto en la herramienta web | Resultado estructural | Retorno de la inversión en ensamblaje |
|---|---|---|
| Rutas vectoriales no unidas | Pestañas de bloqueo desalineadas | Acelera el montaje en un 25%3 |
| Se ignoraron los márgenes de curvatura4 | Sábanas superiores rasgadas | Cero residuos de desecho |
| Capas de preimpresión aplanadas5 | Fallo en la trayectoria de la máquina CNC | Reduce el tiempo de configuración manual |
Me niego a que las limitaciones de un software amateur dicten la producción de mi fábrica. Empiece con una plantilla estructural fija, o su pantalla jamás sobrevivirá a la línea de montaje.
🛠️ Harvey's Desk: ¿Están sus diseñadores gráficos sobrescribiendo accidentalmente los márgenes de flexión estructurales críticos en su software de diseño? 👉 Audite sus troqueles de embalaje ↗ — Reviso personalmente cada archivo estructural en 24 horas.
¿Qué son las cajas personalizadas para CBD?
Los productos de CBD de alta gama exigen acabados sofisticados, pero esas mejoras visuales introducen variables químicas volátiles en el proceso de fabricación.

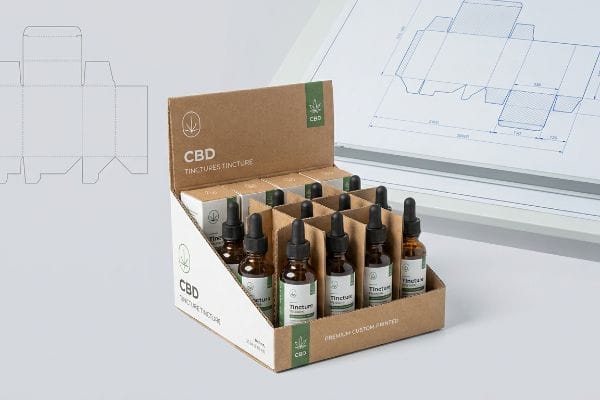

Las cajas personalizadas para productos de CBD son cajas plegables o expositores de cartón corrugado especializados, diseñados específicamente para productos de cannabidiol. Combinan una estructura segura para contener frascos de vidrio pesados con acabados táctiles de primera calidad, utilizando perfiles de color de preimpresión específicos para mantener la coherencia de la marca en dispensarios de alta gama.
Pero conocer la teoría no es suficiente cuando la química de la preimpresión choca con los polímeros físicos.
La química detrás del fallo del color Soft Touch
Los responsables de marca suelen exigir laminados térmicos de tacto suave de alta calidad para dar a sus envases de CBD una sensación lujosa y aterciopelada. Dan por sentado que al aplicar esta película transparente sobre sus colores Pantone6, la identidad visual de su marca, cuidadosamente elegida, permanecerá inalterada.
Esto no es solo teoría: lo veo en acción en el laboratorio de pruebas. El trimestre pasado, recibí un correo electrónico airado de una marca de bienestar que afirmaba que mi prototipo de primera ronda se veía oscuro y apagado en comparación con su prueba digital. Habían solicitado un verde PMS (Pantone Matching System) denso con una película suave al tacto. La realidad física es que la estructura polimérica biaxialmente orientada de la película suave al tacto7 actúa como un vacío de luz microscópico. Al frotar la superficie lisa y polvorienta de la muestra defectuosa en mi laboratorio, el escaneo del espectrofotómetro confirmó una falla masiva de cumplimiento Delta-E8; la película estaba absorbiendo la luz ambiental y oscureciendo artificialmente el pigmento en un 6,2 %. Para solucionar esto, descarté el desglose de color CMYK (cian, magenta, amarillo y negro) de la agencia. Pasé al software de preimpresión e instituí una curva de compensación de laminación estricta, inyectando matemáticamente un aumento de pigmento del 11,5 % en el perfil de tinta cruda antes incluso de que los cilindros de impresión giraran. Mediante un proceso matemático que permite perforar el polímero que absorbe la luz, restauré la precisión absoluta del color en los puntos de venta, evitando que un palé completo de cajas de primera calidad fuera rechazado por dispensarios de alta gama.
| Punto ciego de preimpresión | Realidad física | Retorno de la inversión de la marca |
|---|---|---|

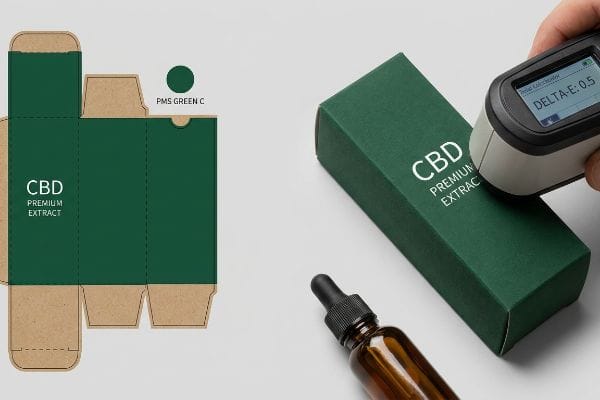

| Perfiles de tinta estándar | 6% de oscurecimiento óptico9 | Conserva los colores de la marca |
| Desplazamiento Delta-E 10 ignorado | Inventario de dispensario rechazado | Elimina el desperdicio de impresión |
| camas cian sin ajustar | Grano de semitono turbio11 | Garantiza el impacto en el estante |
No me fío de las pruebas digitales en pantalla cuando trabajo con laminados táctiles. Es necesario compensar matemáticamente la absorción de luz del polímero antes de que la tinta llegue al papel.
🛠️ Harvey's Desk: ¿Tu empaque premium de tacto suave ha convertido repentinamente los vibrantes colores de tu marca en un desastre borroso? 👉 Solicita una auditoría de color de laminación ↗ — 100% confidencial. Tus diseños de venta al público aún no lanzados están a salvo conmigo.
¿Cuánto cuesta hacer una caja de cartón personalizada?
Fijar el precio de un expositor en un punto de venta es un delicado equilibrio entre la calidad de la materia prima y los acabados estéticos de alta gama. Una decisión equivocada puede arruinar toda la inversión.
El costo de fabricar una caja de cartón a medida depende principalmente del tipo de cartón, las dimensiones, el volumen del pedido y los acabados estéticos. Los presupuestos de fabricación varían según se utilicen recubrimientos acuosos estándar o laminaciones de lámina costosas que requieren herramientas especializadas.
Pero conocer la teoría no basta cuando las medidas de recorte de gastos comprometen la supervivencia física básica.
El peligro oculto de la degradación de la Junta de Cosméticos
Los equipos de compras suelen ver los costosos laminados de lámina de cobertura total como un mandato de marketing innegociable para los productos de CBD de alta gama. Para compensar este inflado costo estético, intentan engañar a la fábrica reduciendo secretamente la clasificación estructural del cartón corrugado base de un resistente 32 ECT a un frágil 26 ECT12.

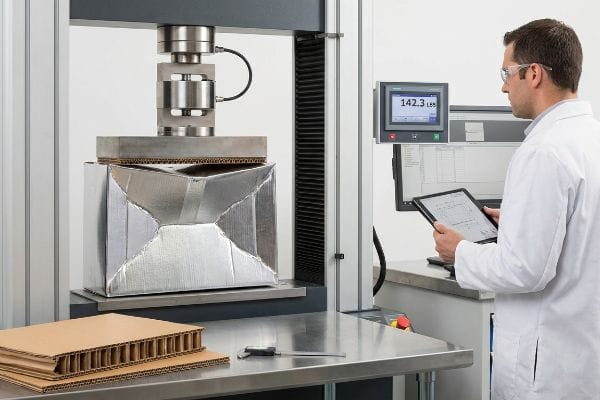

Esto no es solo teoría; lo aprendí por las malas en mi propio laboratorio. En 2022, le pedí a mi ingeniero jefe de empaques, Mark, que probara un diseño proporcionado por un cliente que lucía espectacular por fuera, pero se sentía sospechosamente ligero. Pensamos que podríamos cumplir con su ajustado presupuesto aceptando la sustitución de 26 ECT oculta bajo una gruesa capa de lámina plateada. Estábamos completamente equivocados. Observé a través del cristal de la cámara climática cómo la celda de carga BCT (prueba de compresión de cajas) aplicaba fuerza hacia abajo. Exactamente a 142,3 libras (64,5 kg), escuché el desagradable y sordo crujido de las ondulaciones B internas colapsando por completo bajo la presión. La densa lámina no pudo ocultar la falta de densidad de fibra de papel. Detuve inmediatamente la línea y realicé un cambio urgente en la herramienta. Retiré por completo la costosa película de lámina de la lista de materiales y restauré el sustrato a un estándar virgen de 32 ECT13.Reemplacé el plástico brillante con un recubrimiento acuoso de alto brillo sólido14 aplicado directamente a través de nuestra prensa offset. Este cambio en el proceso de fabricación no solo restauró la resistencia del apilamiento de palés, sino que también redujo el coste de la materia prima en aproximadamente un 12 % por unidad, evitando así que el cliente sufriera daños catastróficos durante el transporte y manteniendo intacto su presupuesto.
| Desequilibrio presupuestario | Resultado estructural | Retorno de la inversión financiera |
|---|---|---|
| Placa ECT 26 degradada15 | Fallo total por aplastamiento de BCT16 | Ahorra inventario perdido |
| Laminación de papel de aluminio abultada | Coste unitario inflado | Reduce el gasto en materiales |
| Límites de carga estática ignorados17 | Encabezados de pantalla deformados | Evita las devoluciones de cargo en las tiendas |
Jamás aprobaré una degradación de la materia prima solo para financiar un llamativo envase de plástico para marketing. La resistencia estructural siempre debe ser el factor determinante del presupuesto de embalaje.
🛠️ Oficina de Harvey: ¿Está pagando sin saberlo por una mejora estética que está destruyendo silenciosamente la resistencia a la compresión de su caja maestra? 👉 Obtenga una auditoría estructural de la lista de materiales ↗ — Sin intermediarios. Hable directamente con ingenieros estructurales.
¿Cómo puedo diseñar mi propio empaque?
Para crear un diseño de exhibición, es necesario comprender cómo se comportan los materiales gruesos cuando se les da forma geométrica tridimensional. Los dibujos planos engañan.

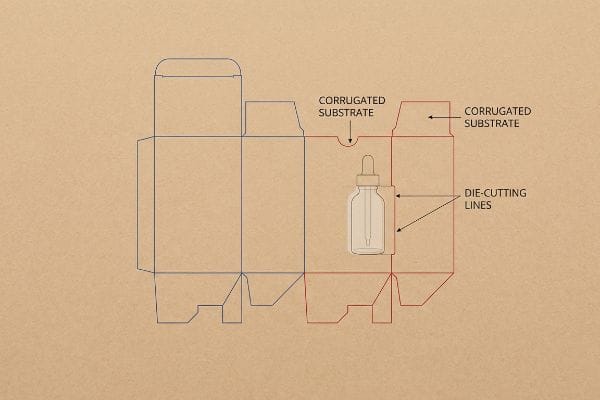

El diseño de su propio embalaje requiere calcular el calibre exacto del material elegido e integrar tolerancias de plegado específicas en el plano estructural. Esta preparación matemática garantiza que las pestañas de encaje y las líneas de plegado se plieguen correctamente sin dañar la superficie impresa durante el proceso de ensamblaje.
Pero conocer la teoría no es suficiente cuando se entrega una matriz sin calibrar a un equipo de envasado externo.
Punto ciego de compensación de la pinza de freno

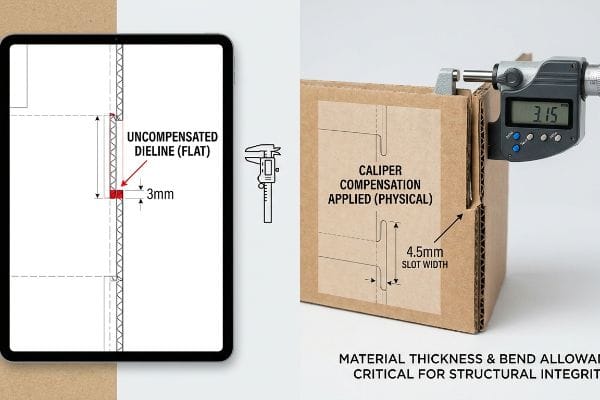

Los diseñadores junior a menudo construyen pestañas entrelazadas y ranuras plegables en software vectorial plano exactamente con el mismo ancho que el panel correspondiente. Tratan erróneamente un cartón corrugado grueso como si fuera una hoja de papel digital sin peso e infinitamente delgada, ignorando por completo el grosor físico del material18.
Esto no es solo teoría: lo veo en acción en el laboratorio de pruebas. Ayer, un cliente me envió un diseño de expositor plano para tinturas de CBD de alta concentración. Al retirar la lámina superior de su prototipo físico fallido, noté los bordes ásperos y desgarrados de las ondulaciones del cartón corrugado, donde el co-empacador había intentado forzar una pestaña de 3 mm (0,11 pulgadas) en una ranura de 3 mm. Cuando un cartón corrugado grueso se pliega 90 grados, consume material inherentemente19, y si no se calcula ese radio de curvatura, la unión se atasca físicamente. Tomé las lecturas del micrómetro y comprobé que no necesitábamos sobredimensionar la base con costosos clips de plástico; solo necesitaba una tolerancia de plegado más ajustada. Procesé el archivo en nuestro sistema CAD paramétrico, aplicando activamente un algoritmo de compensación de calibre que ensanchó matemáticamente cada ranura receptora exactamente 1,5 mm20 (0,05 pulgadas) para tener en cuenta el radio exterior del pliegue. Al aplicar este microajuste, eliminé toda la resistencia mecánica de la unión, reduciendo así el tiempo de configuración manual en 30 segundos por unidad y protegiendo los gráficos impresos de la marca de posibles desgarros en la línea de montaje.
| Punto ciego de Dieline | Realidad de ensamblaje | Retorno de la inversión laboral |
|---|---|---|
| Anchos de ranura exactos 1:1 | Contracción articular severa21 | Línea de montaje de alta velocidad |
| Espesor del material ignorado | Gráficos exteriores rasgados22 | Elimina las tasas de desperdicio |
| Radio de curvatura no calibrado | Paredes de exhibición curvas23 | Reduce los costos de mano de obra manual |
No diseño el embalaje basándome en gráficos vectoriales planos. Lo diseño basándome en el grosor exacto, en micras, de las fibras de papel que contienen su producto.
🛠️ Harvey's Desk: ¿Se rompen las pestañas de tus expositores durante el embalaje conjunto porque tus troqueles no tienen en cuenta los radios de plegado del cartón ondulado? 👉 Solicita tu simulación de tensión 3D ↗ — Reviso personalmente cada archivo estructural en 24 horas.
Conclusión
Puedes intentar ahorrar costes con troqueles web sin calibrar y placas ECT 26 de menor calidad, pero cuando esas estructuras débiles ceden bajo el peso de los frascos de CBD durante el transporte, la enorme falla interna del BCT provocará rechazos inmediatos por parte de los minoristas y aniquilará tu margen de beneficio. Solo el mes pasado, mi auditoría estructural ayudó a 3 marcas a evitar más de 10 000 $ en inventario desechado y devoluciones de clientes. Deja de malgastar tu presupuesto de marketing en expositores defectuosos y permíteme diseñar personalmente tu próximo lanzamiento para garantizar la máxima supervivencia de la cadena de suministro y el retorno de la inversión en el comercio minorista.
