Las marcas pierden márgenes constantemente debido a daños en la mercancía transportada y al colapso de los expositores en las tiendas. El principal problema suele radicar en un desconocimiento fundamental de los materiales estructurales que protegen los productos durante el transporte nacional.
La diferencia entre el cartón y el cartón ondulado radica en su estructura interna. El cartón consiste en una sola capa de pulpa de papel gruesa, como una caja de cereales. El cartón ondulado, en cambio, consta de una lámina de papel acanalado intercalada entre dos láminas planas, lo que le confiere una gran rigidez estructural capaz de soportar las exigentes condiciones del transporte marítimo internacional.
Comprender esta distinción de materiales en la planta de producción es el primer paso para eliminar la sobrecarga estructural innecesaria y evitar el colapso repentino de palés en los puntos de venta.

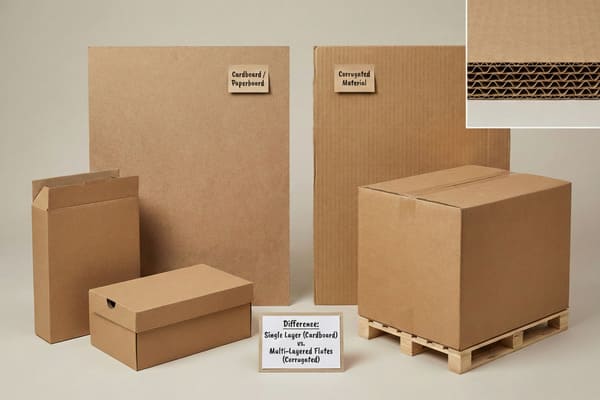

¿Cuál es la diferencia entre cartón corrugado y cartón?
Para diseñar expositores de alto rendimiento para puntos de venta, hay que ir más allá de la estética visual y analizar la estructura física del sustrato de papel que se encuentra debajo de los gráficos impresos.
El cartón ondulado y el cartón común difieren fundamentalmente en su estructura interna. El cartón común es una sola capa de pulpa de papel gruesa que se utiliza para cajas ligeras. El cartón ondulado, en cambio, consta de una lámina de papel ondulada y acanalada intercalada entre dos láminas rígidas y planas, lo que le confiere una enorme rigidez estructural capaz de soportar las exigentes condiciones de transporte de la cadena de suministro global.
Cuando los ingenieros estructurales diseñan los remates de los extremos de los locales comerciales, aprovechan esta mecánica precisa de los materiales para equilibrar los límites de peso con el espacio disponible en el suelo.
La realidad de la fibra microfluídica frente a la fibra sólida
El cartón de fibra sólida, conocido comúnmente como SBS (sulfato blanqueado sólido), se comporta como una lámina uniforme de plástico denso. Se dobla fácilmente en grandes tramos debido a la falta de refuerzo interno, lo que lo hace adecuado únicamente para pequeñas cajas plegables de cosméticos. En cambio, el cartón ondulado funciona exactamente como las vigas de acero en la construcción de puentes¹.Los arcos continuos del material ondulado atrapan el aire y distribuyen la fuerza descendente hacia afuera, hacia las esquinas verticales, lo que cambia por completo la capacidad de carga física del material.
Como ingeniero estructural, mi enfoque para la selección de sustratos se basa exclusivamente en los límites de la luz dinámica y el peso sin soporte. Un punto de referencia común es que el cartón sin refuerzo comienza a deformarse bajo su propio peso cuando un estante tiene una luz más ancha que 30,4 cm (12 pulgadas)². Al introducir un cartón corrugado de flauta E o B diseñado, multiplicamos matemáticamente la tolerancia de la luz sin añadir un peso excesivo. Esto nos permite construir exhibidores estructurales robustos y autoportantes que mantienen líneas nítidas y rectas durante un ciclo de vida comercial de 8 semanas sin deformarse ni perder integridad geométrica en el suelo.
| Métrica estructural | Cartón genérico | Corrugado de ingeniería |
|---|---|---|
| Arquitectura interna | Capa de fibra sólida única | Arcos estriados entre los revestimientos3 |
| Límite de rango dinámico | Se dobla más allá de 30,4 cm (12 pulgadas) | Los soportes abarcan hasta 48 pulgadas (121,9 cm)4 |
| Dispersión de impacto | Absorbe la fuerza superficial directa | Dispersa la fuerza a través de las estrías |
Siempre especifico materiales acanalados para las unidades de pie porque, según las leyes de la física, una lámina sólida acabará deformándose. Utilizar fibra de una sola capa para estanterías estructurales garantiza, matemáticamente, una distorsión visual bajo la fricción prolongada propia del comercio minorista.
🛠️ Harvey's Desk: ¿Tus pesadas bandejas de caja están doblando y reduciendo tus márgenes de ganancia incluso antes de que lleguen al estante? 👉 Obtén una calculadora de ratios gratuita ↗ — Reviso personalmente cada archivo estructural en 24 horas.

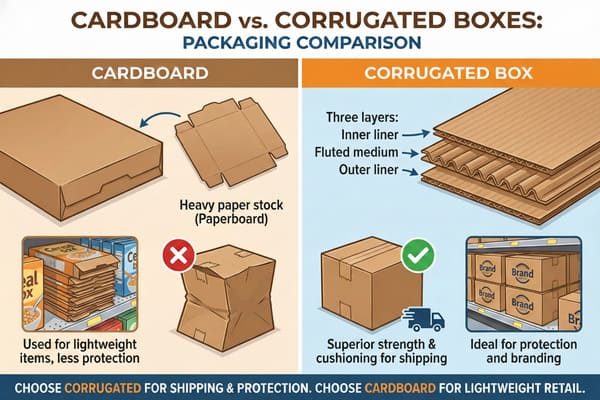

¿Cuál es la diferencia entre cajas de cartón corrugado y cajas no corrugadas?
Para comparar las cajas de cartón estándar con los contenedores de envío de alta resistencia, es necesario analizar cómo se comporta la tensión superficial cuando las tintas comerciales de alta calidad interactúan con las texturas de la materia prima subyacente.
Las cajas de cartón corrugado y las no corrugadas se diferencian principalmente en la suavidad de su superficie y su resistencia a la compresión. Las cajas plegables no corrugadas ofrecen una superficie perfectamente plana y sólida, ideal para la impresión cosmética de alta precisión. Las cajas de cartón corrugado utilizan un acanalado interno para una resistencia superior en la prueba de compresión (BCT), pero requieren técnicas de preimpresión especializadas para mantener una fidelidad gráfica impecable.
Comprender la tensión entre la protección contra impactos y la nitidez de la impresión permite a los ingenieros combinar las mejores propiedades de ambos materiales en un único producto de alta calidad.
La tensión del sustrato y la deflexión de la superficie
Los embalajes no corrugados, como el cartón dúplex de alta calidad, ofrecen una superficie lisa para las imprentas litográficas, garantizando una precisión de tinta impecable. Sin embargo, al fabricar grandes estructuras corrugadas, el revestimiento exterior se adhiere físicamente a las ondulaciones de las estrías internas. Esto crea bandas alternas de papel apoyado y sin apoyar. Cuando la humedad ambiental interactúa con los adhesivos a base de agua durante la fabricación, el revestimiento exterior se contrae ligeramente entre las estrías.
Esta reacción física crea lo que yo llamo el "efecto tabla de lavar", donde las líneas verticales del acanalado interno se hacen visibles a través de la superficie impresa exterior5. En nuestros flujos de trabajo de preimpresión, contrarrestamos esto especificando microcanales, específicamente canal E o canal F, que reducen la frecuencia de los arcos y disminuyen los espacios sin soporte6. Para el embalaje de bienes de consumo de alta gama (FMCG), prescindimos por completo de la impresión directa y utilizamos un proceso de laminación litográfica, uniendo una lámina impresa no corrugada perfectamente lisa directamente sobre una base corrugada rígida para lograr tanto integridad estructural como una fidelidad estética impecable.
| Variable de rendimiento | Cartón no corrugado | Contenedor de cartón corrugado |
|---|---|---|
| Suavidad de la superficie de impresión | Plano impecable e ininterrumpido | Sujeto al efecto de tabla de lavar7 |
| Métricas de compresión | Resistencia vertical mínima | Alta resistencia a la compresión8 |
| Aplicación óptima | Cajas de productos de consumo primario | Exhibidores principales y de punto de venta (POP) |
Considero que la integración de láminas superiores de cartón liso sobre bases acanaladas representa la solución de ingeniería ideal. De esta manera, se logra la extrema resistencia vertical necesaria para la logística, manteniendo al mismo tiempo la impecable estética que exigen los compradores de cosméticos de alta gama.
🛠️ Harvey's Desk: ¿El efecto de desgaste está afectando negativamente el valor percibido de sus gráficos impresos premium en el punto de venta? 👉 Solicite una auditoría estructural de troquelado ↗ — 100 % confidencial. Sus diseños para venta minorista aún no lanzados están a salvo con nosotros.

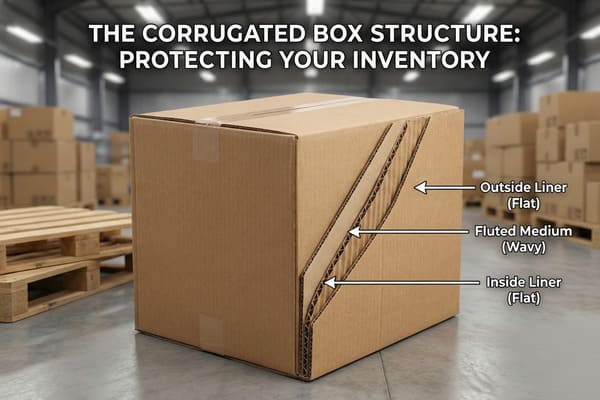

¿Qué es una caja de cartón ondulado?
Antes de iniciar una producción en masa, los equipos de compras deben ir más allá de la etiqueta genérica del material y exigir parámetros de ingeniería específicos, certificados por laboratorio, para su cadena de suministro.
Una caja de cartón corrugado se construye con tres capas distintas de papel kraft: una capa interior, una capa exterior y una capa central ondulada. Esta estructura tipo sándwich, diseñada con precisión, proporciona parámetros superiores en la prueba de resistencia al aplastamiento de bordes (ECT), lo que permite que el contenedor soporte una presión vertical extrema durante el almacenamiento en palés pesados y la distribución global.
Al aislar estas distintas capas de papel, los ingenieros de embalaje pueden ajustar las especificaciones de rendimiento con precisión, aumentándolas o disminuyéndolas, en función de las rutas de transporte geográficas específicas.
La arquitectura de triple pared y la física de la ECT
Piensa en una caja de cartón corrugado no como papel, sino como un material compuesto de ingeniería. Las capas exteriores actúan como revestimientos de tensión y compresión⁹,de forma similar a la estructura de fibra de carbono del ala de un avión. El acanalado central actúa como núcleo, absorbiendo los impactos laterales y manteniendo una distancia precisa entre las capas para evitar que las paredes se deformen bajo cargas dinámicas elevadas.
Cuando diseño una estrategia de embalaje para distribución global, el término genérico "caja" carece de sentido sin métricas de rendimiento certificadas. Medimos la verdadera capacidad de una caja de cartón corrugado mediante su clasificación TAPPI T811 Edge Crush Test, que demuestra matemáticamente cuánto peso de arriba hacia abajo puede soportar una combinación específica de cartón antes de que las ondulaciones colapsen. Un cartón estándar de 32ECT tendrá un rendimiento adecuado para envíos nacionales ligeros, pero si un cliente está cargando contenedores marítimos de 40HQ con destino a puertos de alta humedad, debo ajustar el grosor del revestimiento a un grado de 44ECT para evitar que la humedad ambiental comprometa las fibras de papel10 y provoque una falla catastrófica de compresión en la capa inferior.
| Capa de componentes | Función de ingeniería | Resultado del fallo si se ve comprometido |
|---|---|---|
| Papel Kraft exterior | Resistencia a la tensión y a la perforación11 | Desgarro exterior o entrada de humedad |
| Acanalado corrugado | Soporte de compresión vertical12 | Pandeo de la pared bajo carga de palés |
| Revestimiento interior de prueba | Anclaje estructural para acolchado interno | Desplazamiento y daños internos de la carga |
Me niego rotundamente a fabricar cajas maestras sin antes realizar cálculos precisos de resistencia a roturas y aplastamientos. Estimar el grado de cartón necesario basándose en el grosor visual es una apuesta matemática que siempre resulta en índices inaceptables de daños durante el transporte.
🛠️ Harvey's Desk: ¿Sus unidades de caja pesadas están fallando secretamente en los umbrales de presión vertical durante el almacenamiento prolongado en el almacén? 👉 Solicite su auditoría gratuita de densidad de carga ↗ — Sin intermediarios. Hable directamente con ingenieros estructurales.
¿El cartón corrugado es más resistente que el cartón normal?
Suponer que un material más grueso y sólido tendrá automáticamente un mejor rendimiento que una estructura ligera y hueca es un sesgo cognitivo que con frecuencia conlleva graves problemas logísticos y financieros posteriores.
Sí. El cartón corrugado es más resistente que el cartón común gracias a la física geométrica. Mientras que el cartón común se basa únicamente en la densidad, el corrugado utiliza arcos internos acanalados que multiplican drásticamente su rigidez estructural. Esta ingeniería permite que los expositores de cartón corrugado, al ser ligeros, soporten sin problemas miles de kilos durante el transporte intensivo en palés dobles para el sector minorista.
Si bien los materiales permanentes presumen de una resistencia teórica superior, la cruda realidad de una breve campaña de venta al por menor expone rápidamente la ineficiencia logística de los componentes rígidos y no plegables.
Restricción de aplastamiento por acción capilar
Cuando reviso las especificaciones de los clientes, veo constantemente que los equipos de compras especifican instintivamente cartón grueso y sólido, o incluso plásticos pesados, para los sistemas de punto de venta (TPV) porque asumen que el cartón corrugado genérico se romperá fácilmente. Esto es un error crítico de comprensión de la aplicación del material. Un cartón corrugado de ingeniería de alta resistencia al corte (ECT) superará fácilmente a un cartón sólido del mismo grosor¹³,pero solo si los ingenieros estructurales tienen en cuenta matemáticamente la interferencia ambiental durante la fase de transporte.
Un error sistémico frecuente se produce cuando los compradores imponen ciegamente tolerancias estándar de troquelado para pestañas entrelazadas, ignorando por completo las propiedades químicas del testliner 32ECT. En mi planta, observamos habitualmente que las fibras de papel se hinchan al transportarse a través de regiones húmedas como Florida¹⁴.Una ranura que encajaba perfectamente en el software CAD (Diseño Asistido por Computadora) de repente se vuelve 0,11 pulgadas (2,79 mm) demasiado estrecha, lo que provoca que el equipo de coempaquetado aplaste las ondulaciones durante el ensamblaje. Obtuve las lecturas del micrómetro y demostré que no necesitábamos cambiar a plásticos caros y pesados. Solo necesitábamos implementar un margen de humedad de 0,04 pulgadas (1,01 mm) en los parámetros de enrutamiento CNC (Control Numérico por Computadora). Al aplicar este microajuste en el archivo ArtiosCAD, logré reducir el tiempo de ensamblaje de coempaquetado en un 30% estimado, lo que ahorró a la marca enormes costos de mano de obra sin recurrir a materiales sobredimensionados.
| Restricción de material | Enfoque genérico de cartón | Realidad corrugada diseñada |
|---|---|---|
| Logística de embalaje plano | Barcos completamente ensamblados | Envíos planos (densidad 4 veces superior a la de un contenedor)15 |
| Fricción de ensamblaje | Propenso a rasgarse en ranuras estrechas | Cierre suave mediante amortiguadores de humedad16 |
| TCO (Costo total de propiedad) | Altos gastos de envío y materiales | Transporte optimizado y embalaje conjunto rápido |
Jamás permitiré que un comprador opte por cartón genérico barato o por plásticos que generan muchos residuos, cuando una estructura de cartón corrugado, matemáticamente precisa y adaptada al clima, ofrece una lógica logística muy superior.
🛠️ Harvey's Desk: ¿Corre el riesgo de que el diseño actual de su mostrador se vuelque debido a la fricción propia del comercio minorista y a la complejidad del montaje? 👉 Solicite un análisis de visibilidad ↗ — Reviso personalmente cada archivo estructural en un plazo de 24 horas.
Conclusión
Dominar la arquitectura interna de su empaque evita que las pesadas bandejas de caja se doblen y reduzcan sus márgenes incluso antes de llegar al estante. Esta misma revisión de ingeniería detectó recientemente un error de tolerancia fatal de 2 mm en un importante lanzamiento nacional antes de la producción. Para eliminar estos puntos ciegos físicos destructivos, permítame realizar personalmente una Auditoría Gratuita de Troquelado Estructural para garantizar que su próxima campaña global sobreviva a la dura realidad de la física de la cadena de suministro.
