Wie richte ich ein Viertelpaletten-Display ein?

Sie haben die Verkaufsfläche gesichert, aber der Anblick eines flachen Kartonstapels kann überwältigend sein. Wenn Sie das Regal nicht korrekt aufbauen, bricht Ihre gesamte Verkaufskampagne zusammen.

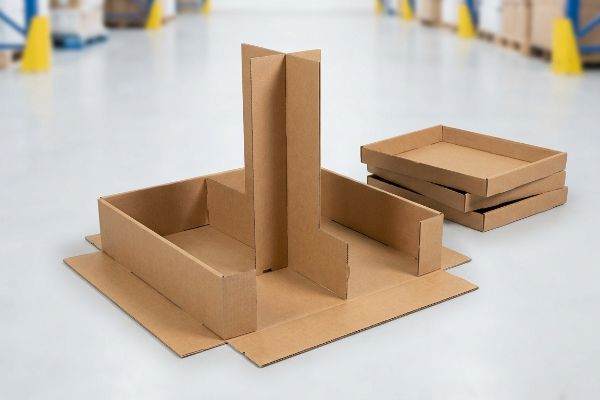

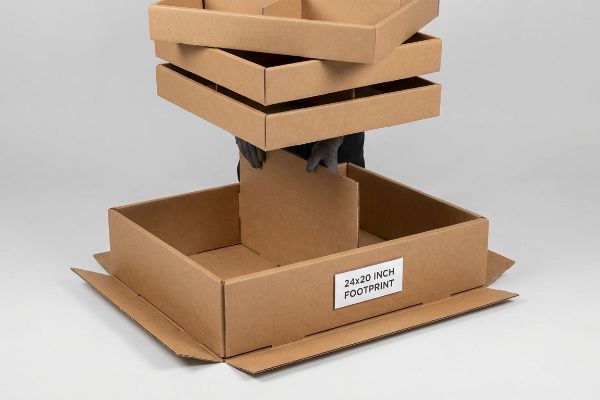

Für den Aufbau eines Viertelpaletten-Displays muss die vorgeklebte Wellpappbasis in einer 609 × 508 mm (24 × 20 Zoll) großen Fläche fixiert werden. Die unteren Laschen müssen nach innen gefaltet, die tragende Mittelstrebe eingerastet und die modularen Produkttrays senkrecht gestapelt werden, um maximale Stabilität auch unter hoher Belastung im Einzelhandel zu gewährleisten.

Die Kenntnis der Montagereihenfolge ist nur der Anfang; das Verständnis der dahinterstehenden technischen Prinzipien verhindert katastrophale Ausfälle im Verkaufsraum.

Was ist ein Viertelpaletten-Display?

Der Einzelhandel ist hart umkämpft. Große Kaufhäuser überlassen neuen Produkten selten ganze Regalreihen – und genau hier kommt das Konzept der fragmentierten Warenpräsentation ins Spiel.

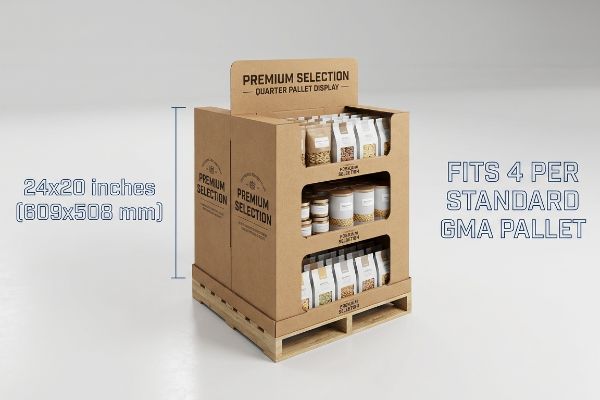

Ein Viertelpaletten-Display ist ein eigenständiges Verkaufsdisplay, das exakt auf ein Viertel einer Standard-GMA-Palette passt. Diese Displays haben typischerweise die Maße 609 × 508 mm (24 × 20 Zoll) und ermöglichen es Filialleitern, vier verschiedene Markenkampagnen auf einem einzigen Holzsockel zu präsentieren und so die Verkaufsfläche optimal zu nutzen.

Die Genehmigung für diese verkleinerte Variante zu erhalten, ist einfacher, aber ihre Planung erfordert eine hohe bautechnische Disziplin.

Die räumliche Strategie eines Viertelpalettendisplays

Viele aufstrebende Marken versuchen, Einkäufern riesige Verkaufsdisplays zu präsentieren, in der Annahme, dass eine größere Fläche automatisch zu höheren Umsätzen führt. Dabei ignorieren sie die strikte Flächenbegrenzung im Einzelhandel¹^.Lehnt ein Einkäufer das massive Angebot ab, versucht die Marke hektisch, ihre Werbemittel zu verkleinern, ohne die zugrunde liegenden Berechnungen anzupassen.

Ich sehe das ständig: Designer nehmen ein riesiges 48×40 Zoll (1219×1016 mm) großes Bodendisplay und skalieren es einfach in ihrer Software um 50 %. Ich erinnere mich, wie ein Verkäufer ein verkleinertes Standard-Tablett grob auf einen Ständer schob und dabei die Kante des Kartons einriss, weil die Trennwände im Inneren nicht für das kleinere Volumen berechnet worden waren. Das laute Reißen des Kartons, der den ^32ECT -Kantenfestigkeitstest bestand, bedeutete, dass das hochwertige Display ruiniert war, noch bevor es Waren enthielt. Um das zu vermeiden, sollten große Verkaufsdisplays von Anfang an exakt auf die 24×20 Zoll (609×508 mm) große Geometrie ausgelegt sein ^, damit sie sich nahtlos mit anderen Marken auf einem Holzständer kombinieren lassen.

Ich erlaube meinen Kunden niemals, einfach alte Stanzformen zu verkleinern, um sie an neue räumliche Gegebenheiten anzupassen. Die komplette Neuberechnung der Konstruktionsberechnungen stellt sicher, dass Ihr Produkt auch bei häufigem Nachfüllen zuverlässig funktioniert, beugt ärgerlichen Rückbuchungen durch den Einzelhandel vor und schützt Ihre Gewinnmargen.

🛠️ Harveys Schreibtisch: Haben Sie Schwierigkeiten, Ihr Produktsortiment auf kleinstem Raum unterzubringen, ohne die Kartons zu beschädigen? 👉 Kostenlose Strukturanalyse anfordern ↗ — Direkter Kontakt zu mir. Garantiert kein automatisierter Werbe-Spam.

Wie baut man eine Fotowand aus Paletten?

Um eine strukturelle Grundlage in eine wirkungsvolle visuelle Leinwand zu verwandeln, reicht es nicht aus, einfach ein digitales Foto auf unbedrucktes Testpapier zu klatschen.

Für die Herstellung von Palettenfotodisplays müssen hochauflösende Grafiken direkt auf Wellpappe aufgebracht werden. Hierfür werden UV-Flachbett-Digitaldruck oder traditionelle Litho-Laminierung eingesetzt. Die Ingenieure müssen sicherstellen, dass die Tinte sofort aushärtet, damit die porösen Papierfasern das Pigment nicht absorbieren. So werden gestochen scharfe, verkaufsfertige Bilder ohne Verformung der Verpackung gewährleistet.

Großartige Grafiken auf einem Computerbildschirm können leicht zu einem matschigen Durcheinander werden, wenn man die Druckchemie nicht kontrolliert.

Vermeidung von Grafikfehlern auf einem Palettenfotodisplay

Marketingteams gehen oft fälschlicherweise davon aus, dass ihre sorgfältig retuschierten CMYK-Digitaldateien (Cyan, Magenta, Gelb und Schwarz) sich perfekt auf physische Verpackungen übertragen lassen. Sie senden die PDF-Datei einfach an eine Druckerei und erwarten ein brillantes, glänzendes Ergebnis. Dabei übersehen sie, dass der Druck auf unbehandeltem, porösem Wellpappenmaterial völlig anders ist als der Druck auf glattem Magazinpapier.

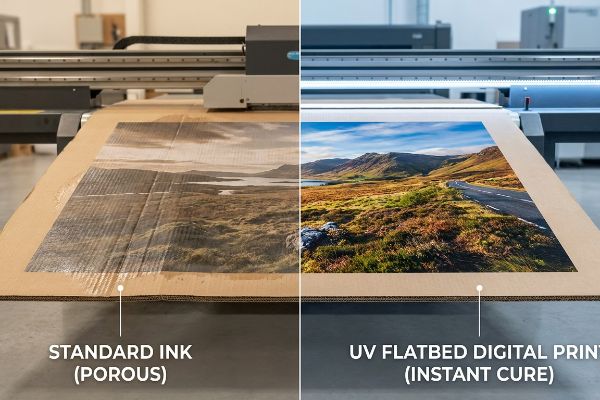

Es ist eine häufige Falle, in die selbst erfahrene Einkaufsteams tappen, wenn sie versuchen, Kosten zu sparen, indem sie herkömmliche Flüssigtinten auf Rohkarton drucken. Kürzlich erhielt ich einen Notruf von einem Kunden, der 500 Einheiten auf diese Weise bedrucken ließ. Die Tinte war tief in die Rillen eingedrungen, und die Feuchtigkeit führte dazu, dass sich die gesamte Anzeigetafel verzog^.Der Geruch von feuchtem, trocknendem PVA-Klebstoff (Polyvinylacetat) lag in der Luft, als sich die Kartons nach innen wölbten und die Montage der Verriegelungslaschen unmöglich machten. Für hochwertige Fotodrucke schreibe ich daher zwingend UV-Flachbett-Digitaldruck vor, der die Tinteⁱⁿ der Millisekunde nach dem Auftreffen auf die Oberfläche sofort polymerisiert.

Ich weigere mich, zuzulassen, dass Marken ihr Marketingbudget für verwaschene, verzerrte Grafiken verschwenden. Der Umstieg auf UV-Sofortdruck spart nicht nur enormen Montageaufwand, sondern garantiert auch, dass Ihre Fotos schon aus zehn Metern Entfernung die Blicke auf sich ziehen.

🛠️ Harveys Schreibtisch: Haben Sie sich jemals gefragt, warum Ihre brillanten Computergrafiken auf dem physischen Karton so matschig und verzerrt aussehen? 👉 Die chemische Analyse finden Sie hier ↗ — Sicher herunterladen. Bei Fragen können Sie mir gerne später schreiben.

Welche Abmessungen hat eine Viertelpalette?

Die Einhaltung der räumlichen Vorgaben ist im großflächigen Einzelhandel die entscheidende Kontrollinstanz. Weichen die Maße auch nur minimal ab, wird die gesamte Lieferung an der Warenannahme abgelehnt.

Die Abmessungen einer Viertelpalette erfordern typischerweise eine Grundfläche von exakt 609 × 508 mm (24 × 20 Zoll). Die maximal transportierbare Höhe ist üblicherweise auf 1219 bis 1270 mm (48 bis 50 Zoll) begrenzt, um eine sichere Doppelstapelung zu gewährleisten und die Stabilität während der Stoßzeiten im Einzelhandel aufrechtzuerhalten.

Um diese exakten Zahlen zu erreichen, reicht es nicht, nur Regeln zu befolgen; es geht darum, die Physik einer hohen, schmalen Konstruktion zu beherrschen.

Die optimale Schwerpunktlage für eine Viertelpalette

Oftmals nehmen Hersteller ihre standardmäßigen, 1270 mm hohen Designs¹¹^und reduzieren die Breite einfach auf 609 mm¹²,^um sie an die kleinere Stellfläche anzupassen. Sie gehen davon aus, dass die Konstruktion, solange die Basis die gesetzlichen Vorgaben einhält, im Gang völlig sicher ist.

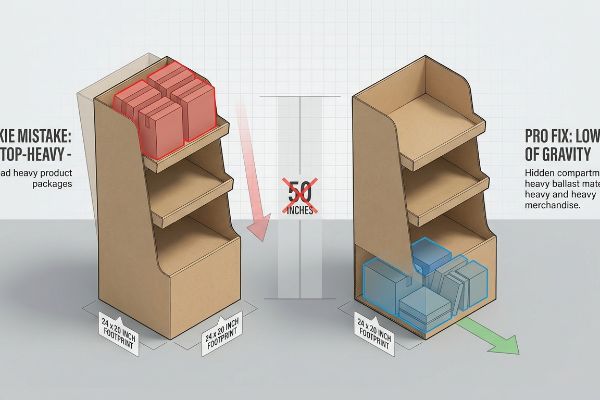

Stellen Sie sich das vor wie einen Bleistift, der auf seinem Radiergummi steht: Er steht zwar aufrecht, ist aber extrem instabil. Ich habe einmal erlebt, wie ein wunderschön bedrucktes Regal bei einem einfachen Kipptest komplett umkippte, weil die schwere Warenmenge (Artikelnummern) auf dem obersten Regalbrett platziert war. Der dumpfe Aufprall des Regals auf dem Betonboden verdeutlichte sofort die Gefahr von ^{Schwerpunktverlagerungen} auf einer 609 × 508 mm großen Grundfläche . Um diese Kippgefahr zu vermeiden, baue ich immer einen versteckten Zwischenboden ein, in den Sandsäcke als Gewichte passen, oder fixiere die schwersten Artikel dauerhaft auf der untersten Ebene.

Ich optimiere mathematisch den Schwerpunkt jedes hohen, schmalen Bodendisplays, das ich entwerfe. Durch die Kontrolle der physikalischen Eigenschaften Ihrer Aufstellfläche bleibt Ihr Display stabil, Haftungsansprüche im Einzelhandel werden vollständig ausgeschlossen und die physische Integrität Ihrer Marke geschützt.

🛠️ Harveys Schreibtisch: Haben Sie Probleme, ein hohes, schmales Warendisplay sicher aufzustellen, ohne dass es gefährlich auf dem Boden wackelt? 👉 Fordern Sie Ihre Strukturanalyse an ↗ – Keine Formulare, die endlose Verkaufsgespräche auslösen. Nur echter Mehrwert.

Welche Palettenprojekte eignen sich am besten für Anfänger?

Alle wünschen sich eine sofort einsatzbereite Lösung. Anfänger greifen naturgemäß eher zu einfachen, vorgeschnittenen Modulsystemen und standardisierten Stapelkonstruktionen , um die Komplexität zu minimieren.

Die einfachsten Palettenprojekte für Anfänger nutzen vorgeklebte Modultrays, ineinandergreifende Stapellaschen und handelsübliche, geschlitzte Behälter. Diese vereinfachten Konstruktionen vermeiden komplexe Faltvorgänge und ermöglichen es auch unerfahrenen Logistikteams, die Verkaufsregale schnell und ohne Spezialwerkzeug oder hochqualifizierte externe Verpackungsfachkräfte aufzubauen.

Doch die Theorie allein reicht nicht aus, wenn die Maschinen in Betrieb gehen, denn „einfache“ Vorlagen verbergen oft gravierende mechanische Schwächen.

Warum „einfache“ Vorlagen in der Fabrikhalle scheitern

Neue Designer laden häufig einfache 2D-Vektorvorlagen aus dem Internet herunter und gehen fälschlicherweise davon aus, dass eine flache Linie auf dem Bildschirm exakt einer gefalteten Box entspricht. Sie zeichnen ineinandergreifende Laschen mit genau der gleichen Breite wie die Aufnahmeschlitze¹⁷und glauben, ein einfaches 1:1-Verhältnis sei für Anfänger narrensicher.

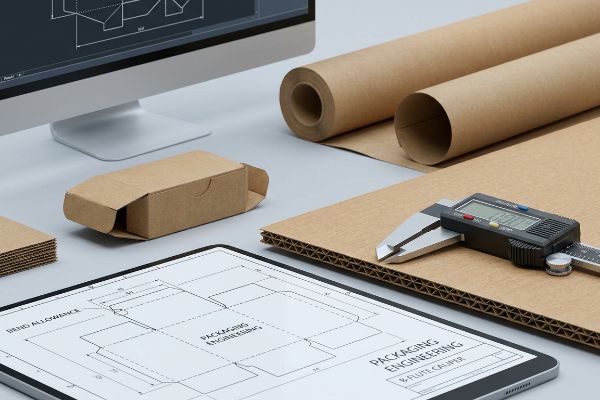

In meinem Betrieb erlebe ich regelmäßig, wie diese vermeintlich einfachen Projekte beim Co-Packing massive Engpässe in der Lieferkette verursachen. Der Schwachpunkt ist die Kompensation der Materialstärke; Käufer vergessen oft, dass eine B-Welle eine tatsächliche Dicke von 3 mm (0,12 Zoll) hat^. Beim Messen der gefalteten Kanten dieser amateurhaften Dateien stelle ich fest, dass der Materialverlust durch die 90-Grad-Biegung dazu führt, dass die Aufnahmeschlitze zu eng werden. Ich habe beobachtet, wie ein Montageteam die Wellen verformte, um eine Lasche in einen Schlitz zu zwängen, der zwar in der PDF-Datei mathematisch perfekt dimensioniert war, in der Realität aber genau 2,4 mm zu klein. Ich behebe dieses Problem, indem ich in der CAD-Software (Computer-Aided Design) rigoros automatisierte Biegetoleranzalgorithmen auf jeden Schlitz^anwende . Durch die Einhaltung dieser präzisen Mikrotoleranz reduziere ich die Montagezeit beim Co-Packing um über 30 Sekunden pro Einheit, senke die Kosten für manuelle Arbeit und vermeide eingerissene Deckblätter.

Ich eliminiere das Risiko bei „einfachen“ Schablonen, indem ich die exakten mechanischen Toleranzen festlege, bevor auch nur ein Sägeblatt die Platte berührt. Die Einhaltung dieser Mikromaße garantiert eine reibungslose, rissfreie Montage und schützt aktiv die Gesamtgewinnspanne Ihres Projekts.

🛠️ Harveys Schreibtisch: Wissen Sie, ob Ihr Konstrukteur die genaue Biegezugabe für Ihr B-Wellen-Material berechnet hat? 👉 Senden Sie mir Ihre Stanzdatei ↗ – ich prüfe die Berechnung, bevor Sie Ihr Budget für die Massenproduktion verschwenden.

Abschluss

Sie können beliebig viele einfache Vorlagen herunterladen, aber wenn Ihre falsch dimensionierten Verriegelungslaschen beim Zusammenbau Ihre B-Welle beschädigen, entsteht massive Reibung, die Ihre Co-Packing-Linie um schätzungsweise 30 % verlangsamt und die Gewinnspanne der Kampagne komplett zunichtemacht. Über 500 Markenmanager nutzen meine Checkliste für die Druckvorstufe, um genau diese fatalen Fehler in der Anfangsphase zu vermeiden. Hören Sie auf, bei den Biegezugaben für Wellpappe zu raten, und lassen Sie mich Ihre Geometrie persönlich mit meinem kostenlosen Stanzform-Audit prüfen, um diese unsichtbaren mechanischen Fehler zu erkennen, bevor sie in der Produktion auftreten.
