Wie entwirft man eine Verpackungsstanze?

Sie starren auf eine flache Vektorgrafik auf Ihrem Bildschirm und fragen sich, wie diese sich auf magische Weise in ein dreidimensionales Strukturmodell verwandelt, das den Anforderungen der Lieferkette im Einzelhandel standhält.

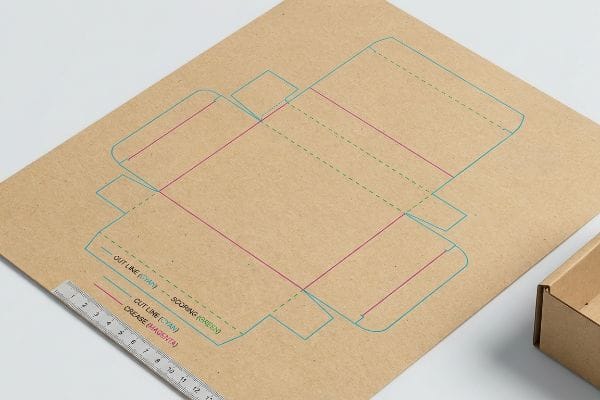

Die Konstruktion einer Verpackungsstanze erfordert die Berechnung präziser räumlicher Koordinaten, Biegezugaben und Substratstärken. Sie dient als 2D-Masterplan, der automatisierte CNC-Maschinen (Computer Numerical Control) in der Fabrik anleitet, dicke Wellpappe präzise zu schneiden, zu rillen und zu falten, um voll funktionsfähige dreidimensionale Verkaufsdisplays zu erstellen.

Die Theorie der Linien und Faltungen zu kennen, ist das eine, diese digitale Geometrie in physischen Karton umzusetzen, erfordert jedoch ernsthafte technische Voraussicht.

Was sind die 7 grundlegenden Schritte des Verpackungsdesigns?

Das Auslassen wesentlicher Bauphasen führt unweigerlich zu einem katastrophalen Versagen der Großflächenhalle.

Die sieben grundlegenden Schritte des Verpackungsdesigns umfassen die Definition von Einzelhandelsvorgaben, die Erstellung des CAD-Konstruktionsplans, die Anwendung der Messgenauigkeitskorrektur, die Umsetzung der Grafikgestaltung, die 3D-Prototypenerstellung, die Druckvorstufenkalibrierung und die Werkzeugherstellung für die Serienproduktion. Die Einhaltung dieser genauen Reihenfolge verhindert schwerwiegende Ausfälle in der Lieferkette.

Ich möchte Ihnen nun erläutern, wie sich dies konkret auswirkt, wenn man vom Konzept zur praktischen Umsetzung übergeht.

Die Regel für strukturelle CAD-Anker

Nachwuchsdesigner überspringen oft die Phase der Strukturplanung komplett und stürzen sich direkt in die ästhetische Grafikgestaltung. Sie versuchen, komplexe, ineinandergreifende Anzeigeelemente direkt in einfachen Webtools oder verbraucherfreundlicher Grafiksoftware zu zeichnen ^, in der Annahme, dass eine flache visuelle Form automatisch Stabilität bietet.

Ich sehe diese Falle ständig. Ein Kunde übergibt mir eine aus dem Web exportierte Stanzform, aber da Webtools ausschließlich Raster- oder unverbundene Vektorgrafiken ausgeben, geht die gesamte zugrundeliegende Strukturberechnung verloren. Wenn mein Werksteam versucht, den Karton zuzuschneiden, reißt der starre Karton direkt an der Naht, da keine Biegezugaben berücksichtigt wurden. Ich höre noch immer das laute Reißen des rohen Testliners, wenn ein Lohnverpacker versucht, eine nicht vorgesehene Verriegelungslasche mit Gewalt zu befestigen. Um dies zu verhindern, stelle ich ein vorkonfiguriertes PDF zur Verfügung, das direkt aus unserer Industriesoftware generiert wird. Sie importieren dieses PDF, fixieren es an der untersten Ebene und wenden nur Oberflächengrafiken an. Dadurch wird sichergestellt, dass die Struktur problemlos eine dynamische Belastung von 1.133 kg (2.500 lbs)^² ohne Beschädigung trägt.

Ich lehne Grafiken, die meine statischen Berechnungen außer Kraft setzen, kategorisch ab. Durch die strikte Verankerung Ihrer Grafiken auf meiner speziell entwickelten Basisschicht garantieren wir eine reibungslose Montage und eliminieren das Risiko zusammenbrechender Displays im Laden.

🛠️ Harveys Schreibtisch: Sind Sie sich nicht sicher, ob Ihre exportierte Stanzform die korrekten mathematischen Spezifikationen enthält? 👉 Ich prüfe Ihre Datei ↗ – Direkter Kontakt zu mir. Garantiert kein automatisierter Werbe-Spam.

Was sind die vier Cs des Verpackungsdesigns?

Nur wenn diese Kernprinzipien im Gleichgewicht gehalten werden, kann man in einem Umfeld mit hohem Kundenaufkommen überleben.

Die vier Cs des Verpackungsdesigns stehen für Kosten, Konzept, Komfort und Kommunikation. Dieser strategische Rahmen gewährleistet, dass physische Verkaufsdisplays ein Gleichgewicht zwischen Rohstoffbudget, struktureller Stabilität, reibungsloser Lieferkettenmontage und einer klaren, visuellen Warenpräsentation finden, die die Aufmerksamkeit der Käufer erfolgreich weckt.

Die Kenntnis dieser vier Säulen ist jedoch nutzlos, wenn man sie als isolierte Checklisten betrachtet.

Die Kosten-Nutzen-Falle überwinden

Markenbeschaffungsteams nutzen häufig das 4-C-Modell^⁵ , um ihre Markteinführungen im stationären Handel zu steuern. Einkäufer möchten oft wissen, ob sie durch die Reduzierung der Materialqualität ihre Margen verbessern können, wobei die reinen Stückkosten als einzige relevante Kennzahl gelten.

Dies ist ein gefährliches Ungleichgewicht. Ich habe erlebt, wie Kunden heimlich die Qualität ihrer Wellpappe von 32 ECT (Kantenstauchfestigkeit) auf 26 ECT ^herabgesetzt haben , nur um ein paar Cent pro Einheit zu sparen. Doch wenn die Verpackung unter dem Gewicht der Paletten nachgibt, wird die Montage durch verzogene, beschädigte Stanzkanten völlig unmöglich. Ich habe selbst gesehen, wie sich frustrierte Verkäufer an den verzogenen Kartonkanten in die Finger schnitten, während sie mit Gewalt ein wackeliges Display zusammenbastelten. Wir stellen mathematisch einen direkten Zusammenhang zwischen Ihren Materialkosten und der Effizienz Ihrer Lieferkette her. Indem wir auf das Aushöhlen der Kartonqualität verzichten, gewährleisten wir ein reibungsloses Co-Packing und verhindern Transportschäden. Dies schützt letztendlich Ihre Gewinnspanne vor hohen ^{Rückbelastungen} durch Einzelhändler .

Ich verbiete strikt die Herabstufung der Qualität von Strukturplatten, um unnötige optische Aufwertungen zu finanzieren. Durch die Vereinheitlichung der vier Säulen garantiere ich Ihnen, dass Ihr gesamtes Verpackungssystem einen positiven Return on Investment generiert, anstatt kostspielige logistische Fehler auszulösen.

🛠️ Harveys Schreibtisch: Gehen Ihre Einsparungen bei der Beschaffung heimlich auf Kosten des baulichen Komforts? 👉 Kostenbilanz prüfen ↗ — Sicher herunterladen. Bei Fragen können Sie mich gerne kontaktieren.

Wie gestaltet man Verpackungen Schritt für Schritt?

Der Wechsel von einem Flachbildschirm zu einem physischen Gehäuse erfordert strenge mathematische Anpassungen.

Die schrittweise Gestaltung von Verpackungen erfordert die Festlegung der physikalischen Abmessungen, die Auswahl der Materialrillen, die Erstellung einer digitalen Stanzform, die Anwendung einer Korrektur der Falzradien, die Herstellung eines physischen weißen Musters, die Durchführung von Falltests beim Transport und schließlich die Anwendung von CMYK-Grafiken (Cyan, Magenta, Gelb, Key) für die lithografische Druckvorstufe.

Der entscheidendste Schritt geschieht still und leise im Hintergrund, noch bevor ein einziger Tropfen Tinte das Papier berührt.

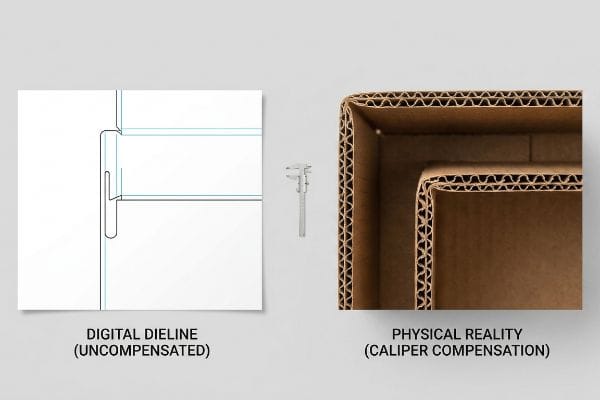

Die Realität der Bremssattelkompensation

Grafikdesigner erstellen in Illustrationssoftware häufig ineinandergreifende Laschen und Faltschlitze in exakt derselben Breite wie das Gegenstück. Sie behandeln dicke Wellpappe, als wäre sie ein mikroskopisch kleines Stück Druckerpapier, und gehen davon aus, dass eine 90-Grad-Faltung keinen zusätzlichen Platz benötigt ^.

Stellen Sie sich das wie das Biegen einer dicken Gummimatte vor; die Außenseite dehnt sich und verbraucht Material. Wenn eine 3 mm dicke B-Welle gefaltet wird^, muss diese Materialdehnung irgendwohin. Wenn die Aufnahmenut an der Stanzform nicht verbreitert wird, um den äußeren Radius der Falte auszugleichen^,verbiegt sich das Display stark. Ich habe selbst schon an der Produktionslinie gestanden und den starken Widerstand von neuem Kraftkarton gespürt, der sich weigert, in eine zu kleine Nut zu passen, sodass die Arbeiter mit Klebeband die Ecken zusammenhalten müssen. Wir wenden automatisch Algorithmen zur Materialdehnungskompensation auf jede einzelne Falte an und fügen spezifische Biegetoleranzen hinzu, damit Ihre Displays reibungslos montiert werden und perfekt rechtwinklig sitzen.

Wenn mir ein Kunde eine flache Illustrator-Datei für ein Wellpappendisplay, erstelle ich die Schlitze komplett neu. Ich weigere mich, zuzulassen, dass unkorrigierte digitale Berechnungen in meiner Fabrik zu einem Montagechaos führen.

🛠️ Harveys Schreibtisch: Befürchten Sie, dass Ihre Stanzformen bei der Montage im Werk blockieren? 👉 Lassen Sie Ihre Stanzformberechnungen überprüfen ↗ — Keine Formulare, die endlose Verkaufsgespräche auslösen. Einfach nur echter Mehrwert.

Wo bekomme ich kostenlose Stanzvorlagen?

Das Herunterladen zufälliger Stanzlinien aus dem Internet ist ein enormes logistisches Wagnis.

Kostenlose Stanzvorlagen sind in den Bibliotheken von Verpackungsherstellern, in Datenbanken von Konstruktionssoftware und auf branchenspezifischen Portalen erhältlich. Generische Vorlagen berücksichtigen jedoch keine spezifischen Materialtoleranzen, Feuchtigkeitskompensationsfaktoren oder präzise Nutzlastberechnungen, wodurch sie sich für die Durchführung von großflächigen, aufwendigen Marketingkampagnen im Einzelhandel als sehr riskant erweisen.

Einen einzelnen Bildschirm in einem klimatisierten Labor aufzustellen, ist einfach, aber die harte Realität sieht anders aus, wenn man 500 davon über den Ozean verschickt.

Warum Standardvorlagen in der Fertigung versagen

Einkaufsteams laden häufig kostenlose Standardvorlagen herunter und gehen davon aus, dass eine einfache Schlitzbox universell einsetzbar ist. Sie glauben, dass eine Stanzform, die in einem trockenen Lager in Arizona einwandfrei funktioniert, auch in einem feuchten Küstenklima ohne jegliche Anpassungen ^genauso gut funktioniert

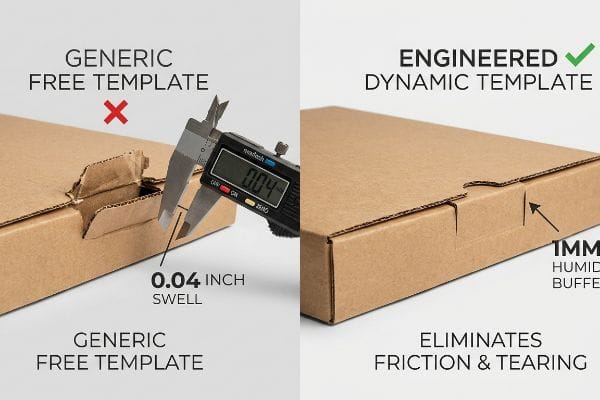

In meiner Produktionsstätte sehe ich regelmäßig die verheerenden Folgen, die durch antistatische Schablonen entstehen. Wenn Wellpappkartons per Seefracht transportiert oder in Gebieten mit hoher Luftfeuchtigkeit wie Florida gelagert werden, absorbiert die poröse Testfolie die Luftfeuchtigkeit¹⁸</sup>Ich teste dies mit einem digitalen Mikrometer: Ein Schlitz, der perfekt zum Sieb passt, dehnt sich plötzlich um genau 1 mm aus und wird zu eng. Versucht das Montageteam des Lohnverpackers, die gequollenen Teile zusammenzupressen, drückt die Reibung die inneren Wellen^¹⁹ und reißt die teure litholaminierte Deckschicht. Ich integriere daher automatisch einen strengen Feuchtigkeitspuffer in die Aufnahmeschlitze unserer Verriegelungsmechanismen. Durch die mathematische Berücksichtigung der Papierausdehnung stelle ich sicher, dass der Lohnverpacker unabhängig von der Luftfeuchtigkeit im Lager eine reibungslose Montage durchführen kann. So werden beschädigte Displays vollständig vermieden und Tausende an Kosten für manuelle Nachbearbeitung eingespart.

Ich verlasse mich nie darauf, dass eine kostenlose Standardvorlage unkontrollierte Logistikbedingungen übersteht. Durch die Feinjustierung der Schlitzabstände zur Kompensation von Umgebungsdehnungen schütze ich Ihre Kampagne vor minimalen Reibungsfehlern.

🛠️ Harveys Schreibtisch: Lassen Sie sich nicht von einem 2 Millimeter kleinen Konstruktionsfehler die Einführung in 500 Filialen vermasseln. 👉 Senden Sie mir Ihre Stanzdatei ↗ – ich prüfe die Berechnungen, bevor Sie Ihr Budget für die Massenproduktion verschwenden.

Abschluss

Sie können zwar kostenlose Vorlagen verwenden, doch wenn sich die B-Welle in einem feuchten Lager aufdehnt und bei der Montage reißt, entsteht massiver Druck, der die Produktionslinie um schätzungsweise 30 % verlangsamt und Ihre Gewinnspanne komplett zunichtemacht. Über 500 Markenmanager nutzen meine Checkliste für die Druckvorstufe, um genau diese fatalen Fehler in der Anfangsphase zu vermeiden. Hören Sie auf, die Toleranzen der Umgebungsbedingungen zu erraten, und lassen Sie mich Ihre Strukturdateien persönlich durch meinen kostenlosen Stanzform-Audit führen, um diese versteckten Schwachstellen aufzudecken, bevor Sie die Massenproduktion freigeben.
