Der Einstieg in eine große Einzelhandelskette ohne eine konforme Warenpräsentationsstrategie führt unweigerlich zu Ausschussware. Die Beherrschung der richtigen Ladeneinrichtungsformate sorgt dafür, dass Ihre Produkte im Verkaufsraum präsent bleiben.

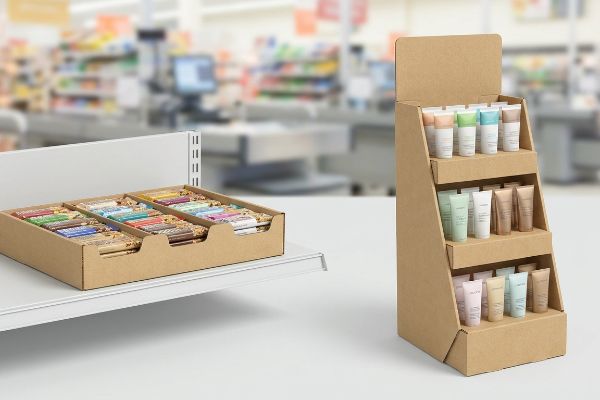

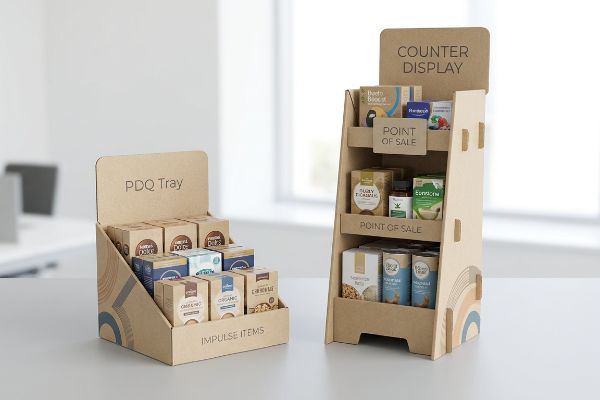

PDQ-Tabletts und Thekendisplays sind kompakte, aus Wellpappe gefertigte Verkaufsdisplays, die speziell für die Präsentation von FMCG-Artikeln (Fast Moving Consumer Goods) im Kassenbereich entwickelt wurden. Ein PDQ-Tablett lässt sich nahtlos in bestehende Regale integrieren, während Thekendisplays als eigenständige POS-Systeme (Point of Sale) fungieren und Impulskäufe anregen.
Doch das Verständnis der grundlegenden Definitionen nützt nichts, wenn ein beladenes Tablett unter den feuchten Bedingungen eines Lagers zusammenbricht. Schauen wir uns genauer an, wie diese Vorrichtungen die Lieferkette im Einzelhandel tatsächlich überstehen.
Was ist ein PDQ-Display?
Die Entwicklung eines Schnellmontage-Trays klingt einfach, bis die Compliance-Abteilungen der Einzelhändler Ihre Lieferung ablehnen.
Ein PDQ-Display ist ein sofort einsatzbereites Verkaufstablett, das für den schnellen Einsatz im Einzelhandel konzipiert ist. Die vorbestückten Einheiten bestehen hauptsächlich aus leichter Wellpappe und ermöglichen es den Mitarbeitern im Geschäft, ganze Produktchargen direkt vom Versandkarton ins Regal zu stellen. Dies minimiert den Arbeitsaufwand und maximiert die Markenpräsenz.
Während Geschwindigkeit das Hauptziel ist, verhindern strukturelle physikalische Gegebenheiten oft, dass diese kompakten Verkaufsgeräte überhaupt ins Regal gelangen.
Warum Standard-PDQ-Trays unter Druck versagen

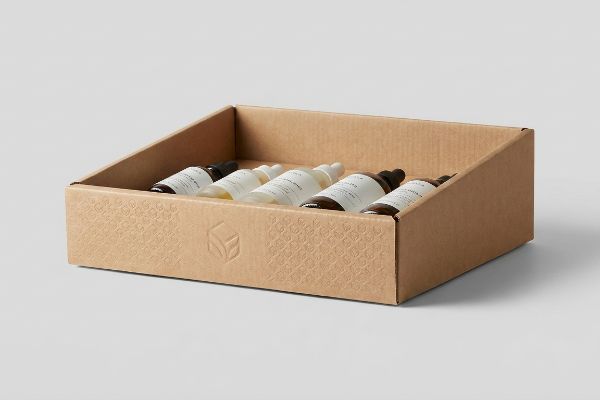

Viele Markenmanager gehen davon aus, dass eine Kartonverpackung- aufnehmen kann Glasfläschchen für Hautpflegeprodukte. Oftmals drängen sie Grafikdesigner dazu, die Vorderkante der Verpackung mit einer starken 3D-Prägung zu versehen, um eine hochwertige, haptische Optik zu erzielen, die die Aufmerksamkeit der Käufer auf sich zieht.
Ich sehe diese Falle ständig. Der Designer spezifiziert eine starke, nach außen gerichtete Prägung auf der Vorderseite und ignoriert dabei völlig, wie diese die Rohkartonfasern dehnt und ausdünnt. Wenn ich diese Trays durch automatisierte Faltanlagen, höre ich das deutliche, knackende Geräusch, wenn die äußere Kartonschicht unter Druck reißt. Um dies zu beheben, schreibe ich zwingend vor, die Prägung auf eine nach innen gerichtete Vertiefung an den tragenden PDQ-Wänden umzustellen. Durch das Herunterdrücken des Metallstempels verdichte ich die inneren Rillen zu einem festen Block, ohne die Elastizität der äußeren Kartonschicht zu beeinträchtigen. Dies erhält die strukturelle Integrität gemäß 32 ECT (Kantenstauchtest) und bewahrt gleichzeitig die hochwertige Optik. So wird verhindert, dass Ihre schweren Waren einen katastrophalen Riss verursachen, der die Lohnverpackungslinie um schätzungsweise 30 % verlangsamt.
| Häufiger Anfängerfehler | Die Profi-Lösung | Vorteil für die Verkaufsfläche |
|---|---|---|
| Prägung an tragenden Falten | Einwärtsvertiefung zur Komprimierung der Rillen | Verhindert das Durchbrechen der Seitenwände |
| Auswärtsstreckung der Fasern | Verdichtung der Plattenstruktur | Erhält eine ECT-Stärke von 32 aufrecht |
| Geschwächte Vorderlippe | Erhaltung der strukturellen Elastizität | Vermeidet Verzögerungen beim Co-Packing |
Ich weigere mich, bei der Qualität der Tragplatten Abstriche zu machen, nur um optische Aufblähungen zu finanzieren. Durch die Umstellung auf ein Prägeverfahren garantiere ich Ihnen, dass Ihre Tabletts den Transport unbeschadet überstehen.
🛠️ Harveys Schreibtisch: Sind Sie sich nicht sicher, ob Ihre 3D-Texturen die Tragfähigkeit Ihrer Ablage beeinträchtigen? 👉 Strukturprüfung anfordern ↗ — Direkter Kontakt zu mir. Garantiert kein automatisierter Werbe-Spam.
Was ist ein Thekendisplay?
Um sich eine erstklassige Platzierung in der Nähe der Kasse zu sichern, braucht es mehr als nur ein einprägsames Logo.
Ein Thekendisplay ist ein kompaktes Verkaufsdisplay, das speziell für den Einsatz an Kassenbereichen entwickelt wurde. Diese Verkaufsdisplays sprechen Impulskäufer an, indem sie kleinere Waren – wie Kosmetikartikel, Elektronik oder Süßwaren – direkt ins Blickfeld des Kunden während des letzten Schritts des Kaufvorgangs rücken.
Die Platzierung sicherzustellen ist schon schwierig genug, aber dafür zu sorgen, dass das Display aufrecht steht, wenn Kunden damit interagieren, ist eine ganz andere technische Herausforderung.

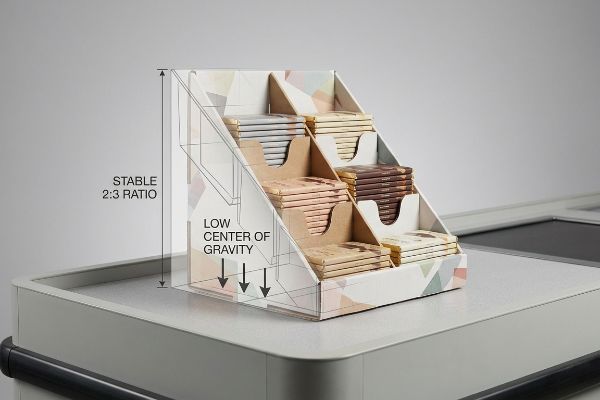

Die Physik der Stabilität von Thekendisplays
Marketingteams drängen häufig auf hoch aufragende, gut sichtbare POS-Systeme, um die Werbefläche optimal zu nutzen. Sie entwerfen hohe Rückwände, um jedes Produktmerkmal aufzulisten, und gehen davon aus, dass der standardmäßige Wellpappsockel das Gerät auf einer ebenen Fläche sicherverankert .
Ich habe schon unzählige Male erlebt, wie hohe, kopflastige Kasseneinheiten direkt auf die Kassentheke geknallt sind, sobald ein Kunde einen Artikel aus der ersten Reihe nimmt. Die Reibung des Kartons auf der glatten Laminatoberfläche bietet keinerlei Widerstand gegen den hohen Schwerpunkt. In meinem Geschäft achte ich daher strikt auf das Verhältnis von Tiefe zu Höhe von 2:3für alle Kasseneinheiten. Wenn ein Kunde beispielsweise eine 38,1 cm hohe Kassenleiste wünscht, verankere ich diese mathematisch mit einem mindestens 25,4 cm tiefen Sockel. Diese präzise geometrische Anpassung neutralisiert das Drehmoment und die Kippgefahrundsorgt dafür, dass die Kasseneinheit fest steht. So verhindern Sie, dass die Filialleitung Ihre wackeligen Kasseneinheiten gleich in den Müll wirft.
| Häufiger Anfängerfehler | Die Profi-Lösung | Vorteil für die Verkaufsfläche |
|---|---|---|
| Hohe, nicht unterstützte Header | Ein Verhältnis von 2:3 durchsetzen5 | Verhindert Vorwärtskippen |
| Hoher Schwerpunkt | Erweiterung der Grundfläche6 | Verhindert Ablehnungen durch Einzelhändler |
| Unter der Annahme, dass Reibung ein Fallen verhindert | Berechnung des Drehmoments7 | Hält die Ware perfekt aufrecht |
Ich lege stets Wert auf mathematische Konstruktionsmerkmale statt auf fantasievolles Grafikdesign. Ein umkippender Verkaufsständer verkauft sich sofort nicht mehr.
🛠️ Harveys Schreibtisch: Sind Ihre Kasseneinheiten kopflastig und kippgefährdet? 👉 Senden Sie mir Ihre Stanzformdatei ↗ – Sicher herunterladen. Bei Fragen können Sie mich später gerne kontaktieren.
Wofür steht PDQ?
Das Akronym verspricht Geschwindigkeit, doch mangelhafte Konstruktion macht aus einer schnellen Montage oft einen Albtraum.
PDQ steht in der Verpackungsindustrie für „Product Display Quickly“ oder „Pretty Darn Quick“. Dieses Akronym definiert einen strengen Leistungsstandard: Der Kartonaufsteller muss innerhalb von Sekunden ohne Spezialwerkzeug ausgepackt, aufgebaut und im Verkaufsraum vollständig bestückt werden können.
Die Idee blitzschneller Setups begeistert alle, aber um diese Geschwindigkeit zu erreichen, bedarf es einer aggressiven mechanischen Eliminierung in der Fabrikhalle.

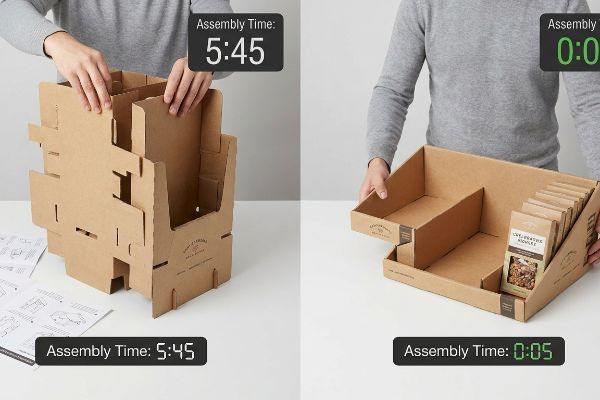

Konstruktion der „Null-Frustrations“-Baugruppe
Selbst erfahrene Einkäufer greifen oft zu flachen Stanzformen mit komplexen, mehrstufigen Steckverbindungen, um beim Versandvolumen ein paar Cent zu sparen. Sie gehen davon aus, dass die Verkäufer die gedruckte Anleitung sorgfältig lesen und die Faltungen im Origami-Stil inmitten eines vollen Ganges fehlerfrei ausführen.
Stellen Sie sich vor, Sie versuchen, ein Möbelstück ohne Schrauben zusammenzubauen, während Ihnen eine Schlange verärgerter Kunden zuschaut. Ich habe schon Verkäufer gesehen, die schwitzend mit komplizierten Papplaschen kämpften, schließlich aufgaben und das ganze Set mit unsauberem, durchsichtigem Klebeband umwickelten, das das Markenlogo komplett verdeckte. Um das zu verhindern, setze ich auf einen frustfreien Aufbaustandard mit vorgeklebten Modulschalen. Durch die Verwendung von Industriekleber im Werk und die Entwicklung von automatischen Schnappverschlüssen am Boden lässt sich das Set in nur zwei Handgriffen entfalten.Dadurch wird die Reibung auf dem Boden minimiert, die Kosten für die Lohnverpackung werden deutlich reduziert und die makellose Markenpräsentation bleibt erhalten.
| Häufiger Anfängerfehler | Die Profi-Lösung | Vorteil für die Verkaufsfläche |
|---|---|---|
| Komplexe Faltung mit mehreren Laschen | Vorgeklebte modulare Schnappverschlüsse | Verkürzt die Montagezeit um 80 % |
| Sich auf gedruckte Anweisungen verlassen | Zwei-Bewegungs-Einsatz | Verhindert unschöne Klebebandreparaturen |
| Maximierung der Flachpackungsdichte | werkseitig aufgebrachter Klebstoff | Garantiert eine perfekte Markenpräsentation |
Ich konstruiere Displays so, dass eine Aushilfskraft sie in fünf Sekunden problemlos aufbauen kann. Wenn eine Anleitung nötig ist, ist es kein echtes PDQ-Display.
🛠️ Harvey's Desk: Frustriert Ihr aktuelles Design Ihre Mitarbeiter und schadet Ihrem Markenimage? 👉 Jetzt eine Optimierungsanalyse für Ihre Montage anfordern ↗ – Keine Formulare, die endlose Verkaufsgespräche auslösen. Einfach nur echter Mehrwert.
Welche vier grundlegenden Displaytypen gibt es?
Die Kategorisierung von Einrichtungsgegenständen ist einfach, aber die Übertragung eines Designs auf verschiedene Einzelhandelszonen erfordert strenge mathematische Berechnungen.

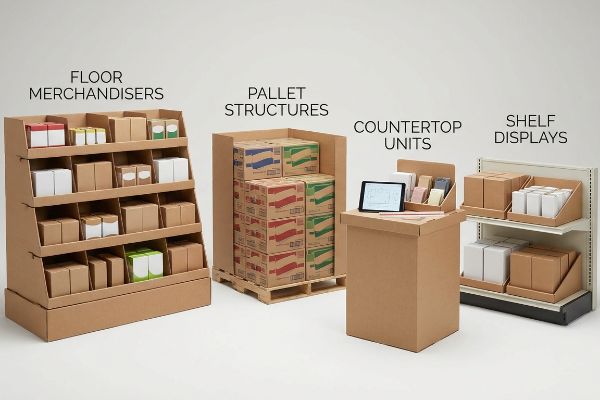

Die vier grundlegenden Displayarten sind Bodenaufsteller, Thekenaufsteller, Palettenaufsteller und Regalaufsteller. Bodenaufsteller und Palettenaufsteller dominieren bei Aktionen in den Hauptgängen, während Theken- und Regalaufsteller stark frequentierte Impulskaufzonen abdecken und so sicherstellen, dass Marken jeden beliebigen Raum im Einzelhandel erreichen.
Doch die Theorie allein reicht nicht aus, wenn die Maschinen laufen und ein Käufer Sie bittet, ein Ausstellungsstück in eine Kassenablage zu verwandeln.
Warum die Standard-Frequenzweichen-Skalierung in der Fertigung scheitert
Einkaufsteams fordern häufig skalierbare Stanzformen, da sie davon ausgehen, dass ein großes POS-Display (Point of Purchase) einfach um 50 % verkleinert werden kann, um als Kassentheke zu dienen. Sie betrachten die Konstruktion als Vektorgrafik, die beliebig umden Faktor 9 , um Werkzeugkosten zu sparen.
Das ist nicht nur Theorie – ich sehe das regelmäßig in der Praxis, wenn Marken versuchen, ein und dasselbe Produkt für zwei Zwecke zu verwenden. In meiner Einrichtung erlebe ich immer wieder, wie verkleinerte Bodendisplays scheitern, weil sie die strengen US-amerikanischen Bauvorschriften für den Einzelhandel missachten. Ein POS-Bodendisplay ist auf der starren 48×40 Zoll (121,9×101,6 cm) großen Holzpalette der GMA (Grocery Manufacturers Association)die für hohe dynamische Belastungen ausgelegt ist. Wenn man diese statischen Berechnungen einfach für eine Theke anwendet, verstößt das gegen die ADA-Vorgaben (Americans with Disabilities Act) für eine maximale Reichweite von 15–48 Zoll (38,1–121,9 cm)deshalbtrenne ich die Entwicklungsprozesse dauerhaft. Durch die Einhaltung dieser klar definierten Maßtoleranzen stelle ich sicher, dass meine Kunden massive Rückbelastungen durch Einzelhändler und die Ablehnung von Produkten durch Filialleiter vermeiden.
| Häufiger Anfängerfehler | Die Profi-Lösung | Vorteil für die Verkaufsfläche |
|---|---|---|
| Blindes Verkleinern der Etageneinheiten | Trennung von POP- und POS-Pipelines | Verhindert Rückbuchungen durch Einzelhändler |
| Die gesetzlichen Reichweitenbeschränkungen ignorieren | Durchsetzung der strikten Einhaltung der ADA-Richtlinien | Gewährleistet die Genehmigung der Kassenplatzierung |
| Angenommen, eine Stanzform passt für alle | Verankerung an den GMA-Palettengrenzen | Übersteht hohe dynamische Belastungen |
Ich erlaube Kunden niemals, statische Berechnungen für verschiedene Einrichtungstypen wiederzuverwenden. Das Sparen an der Raumplanung führt immer zu kostspieligen Ablehnungen im Einzelhandel.
🛠️ Harveys Schreibtisch: Lassen Sie sich nicht von einem 2 Millimeter kleinen Konstruktionsfehler die Einführung in 500 Filialen vermasseln. 👉 Senden Sie mir Ihre Stanzdatei ↗ – ich prüfe die Berechnungen, bevor Sie Ihr Budget für die Massenproduktion verschwenden.
Abschluss
Sie können eine tolle Werbekampagne präsentieren, aber wenn die kopflastige Theke umkippt oder ein instabiles PDQ-Tablett zusammenbricht und die Produktionslinie dadurch um schätzungsweise 30 % verlangsamt wird, steht Ihr gesamter Marktstart im Einzelhandel still. Genau dieses Datenblatt verwenden meine zehn wichtigsten Einzelhandelskunden, um Druckfehler zu vermeiden. Hören Sie auf, Maßtoleranzen zu schätzen, und lassen Sie mich Ihre Konstruktionsdateien persönlich durch meinen kostenlosen Stanzlinien-Audit führen, um schwerwiegende Tragfähigkeitsfehler vor Produktionsbeginn zu erkennen.
