Was ist Wellpappenverpackung?

Verzichten Sie auf zerbrechliche Kartons, die beim Transport zusammenbrechen. Das Verständnis der physikalischen Eigenschaften von Einzelhandelsverpackungen ist der erste Schritt, um den Gewinn Ihrer Marke zu sichern.

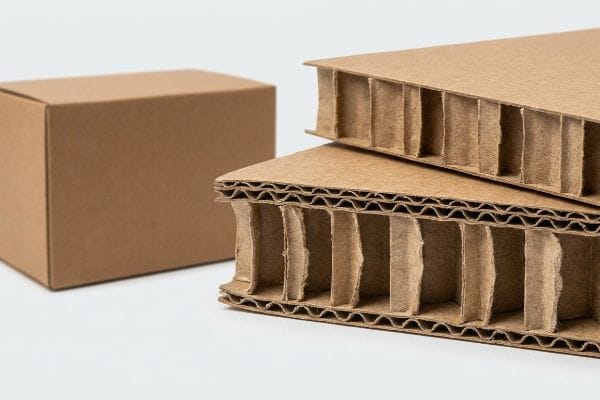

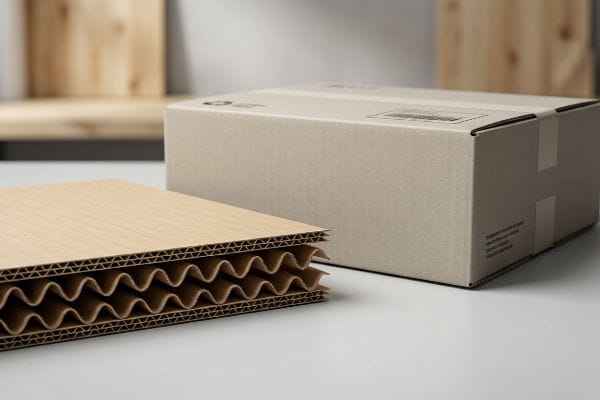

Wellpappenverpackungen bestehen aus mehrlagigem Karton mit einer geriffelten Innenschicht, die zwischen zwei flachen Deckschichten eingebettet ist. Diese ausgeklügelte geometrische Konstruktion bietet hervorragende Stoßdämpfung und Druckfestigkeit und ist daher weltweit Standard für robuste Verkaufsdisplays und großvolumige Versandbehälter.

Bevor Sie Ihre Lieferkettenstrategie festlegen, müssen Sie, über grundlegende Definitionen hinaus, verstehen, wie sich diese Papierstrukturen auf einer Hochgeschwindigkeits-Produktionslinie physikalisch verhalten.

Worin besteht der Unterschied zwischen Karton und Wellpappe?

Viele Einkaufsteams verwenden diese Begriffe leichtfertig synonym, was zu katastrophalen Materialabstufungen in der Produktion führt.

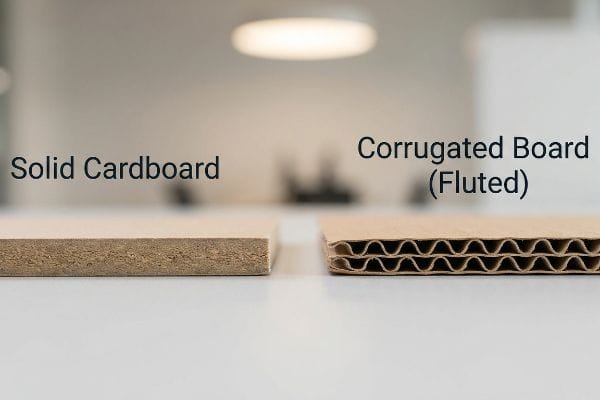

Der Unterschied zwischen Karton und Wellpappe liegt in ihrer inneren Struktur. Karton ist ein Oberbegriff für einlagigen, massiven, ungewellten Papierbrei. Wellpappe hingegen besitzt eine mathematisch gewölbte Innenwelle, die zwischen zwei Deckschichten eingebettet ist. Diese Wellenform ermöglicht eine dynamische Lastverschiebung und hält auch starker Beanspruchung im Einzelhandel stand.

Um wirklich zu verstehen, warum diese Unterscheidung wichtig ist, müssen wir uns genauer ansehen, wie diese Substrate auf vertikale Kompression reagieren.

Lasttrennschalter für ungeriffelte Untergründe

Im Bauingenieurwesen kann die statische Materialdichte die geometrische Last-Verschiebungs-Beziehung nicht ersetzen¹^.Massive Spanplatten verhalten sich wie flache Holzbohlen; sie tragen das Gewicht ausschließlich durch ihre Dicke. Wellpappe hingegen wirkt wie eine Hängebrücke, indem sie durch ihre durchgehenden inneren Bögen aktiv kinetische Energie absorbiert²^und den Druck der Oberflächenlast gleichmäßig über ihre vertikale Achse verteilt.

Bei der Bewertung von Stanzformen für verkaufsfertige Traysanalysiere ich die Nutzlastanforderungen sorgfältig im Verhältnis zur Struktur des Substrats. Wird ein ungewellter Vollkarton einer dauerhaften dynamischen Kompression ausgesetzt, erweist sich seine Steifigkeit als Nachteil, da das Material keine mechanischen Mechanismen zur Spannungsverteilung besitzt³^.Der Übergang zu einem mikrogewellten Profil, wie beispielsweise E-Welle⁴^,verleiht der Verpackung die notwendige stoßdämpfende Geometrie, ohne den Rohmaterialbedarf oder die Gesamtdicke künstlich zu erhöhen.

Für schwer beladene Verkaufsflächen verwende ich grundsätzlich keine glatten Vollholzplatten. Durch die Nutzung der Wölbung geriffelter Trägermaterialien garantiere ich absolut rechtwinklige Konstruktionen, die dynamische Belastungen problemlos tragen, ohne Ihr Materialbudget zu sprengen.

🛠️ Harveys Schreibtisch: Beeinträchtigen Ihre schweren Kassenbehälter Ihre Versandrendite bereits, bevor sie überhaupt im Geschäft ankommen? 👉 Kostenlose Frachtdichteanalyse anfordern ↗ — Ich prüfe jede Strukturdatei persönlich innerhalb von 24 Stunden.

Worin besteht der Unterschied zwischen Faltschachteln und Wellpappe?

Abgesehen von der Materialstärke verändert die Unterscheidung zwischen diesen beiden Verpackungsformaten grundlegend die Art und Weise, wie wir CAD-Zeichnungen (Computer-Aided Design) erstellen.

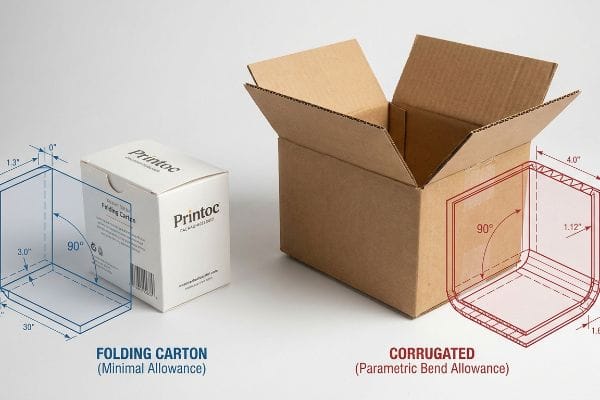

Der Unterschied zwischen Faltschachteln und Wellpappe liegt in der Materialstärke und den Falttoleranzen. Faltschachteln bestehen aus dünnem, einlagigem Karton, der nur minimal gerillt werden muss. Wellpappe hingegen verwendet dickere Wellenplatten bis zu 3 mm Stärke, was komplexe parametrische Biegetoleranzen erfordert, um ein Brechen der Außenschicht bei 90-Grad-Faltungen zu verhindern.

Die Bewältigung dieses physikalischen Dickenübergangs ist der Punkt, an dem grafische Konzepte entweder reibungslos gelingen oder eine Produktionslinie zum Stillstand bringen.

Die Mathematik der Bremssattelkompensation

Das Falten eines starren Substrats führt zwangsläufig zu Materialverlust entlang des äußeren Radius⁸ der Biegung. Während dünne Faltschachteln eine Falte nahezu ohne Platzverlust passieren, dicke B-Wellen-Strukturen mit einer Stärke von 3 mm (0,12 Zoll)⁹ eine erhebliche Materialverdrängung. Wird der Aufnahmeschlitz nicht mathematisch verbreitert, um diese Materialverdrängung auszugleichen, führt die entstehende Reibung zu massiven mechanischen Störungen.

Ich nutze parametrische Designsoftware, um präzise Biegezugabe-Algorithmen automatisch auf jede Falte und jeden Schlitz anzuwenden. Beim Übergang eines Konzepts von einem dünnen Faltschachtelformat zu einem robusten E-Wellen-Display müssen die Vektorlinien aus Illustrator aufgrund der neuen Dicke komplett neu erstellt werden^. Durch das Einfügen dieser mikroskopisch kleinen mathematischen Toleranzen in die Aufnahmeschlitze stelle ich sicher, dass die Verriegelungslaschen mühelos ineinander gleiten und perfekt bündige Außenwände erhalten bleiben.

Jede strukturelle Verbesserung gehe ich mit präzisen Berechnungen zur Toleranz der Biegetoleranzen an. Durch das direkte Einbeziehen spezifischer Biegezugaben in die Stanzform wird sichergestellt, dass die vorgefüllten Einheiten reibungslos montiert werden und perfekt rechtwinklig im Verkaufsregal stehen.

🛠️ Harveys Schreibtisch: Besteht bei Ihrem aktuellen Thekendisplay die Gefahr, dass es aufgrund ungenauer Schlitzbreiten bei der Montage unter realer Reibung reißt? 👉 Fordern Sie eine Strukturprüfung der Stanzlinien an ↗ — 100 % vertraulich. Ihre noch nicht veröffentlichten Designs sind bei mir sicher.

Was ist ein Beispiel für eine Wellpappenverpackung?

Schaut man sich einen beliebigen Gang in einem stark frequentierten Einzelhandelsgeschäft an, sieht man überall Papierstrukturen, die den Verkaufsbereich dominieren.

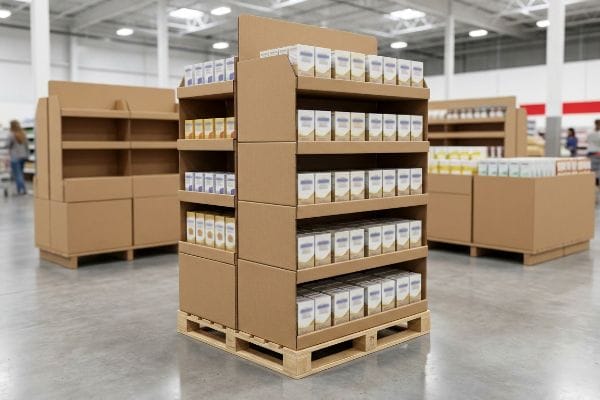

Ein Beispiel für Wellpappenverpackungen sind Teilpalettendisplays. Diese robusten Verkaufsdisplays, die typischerweise auf die genauen Abmessungen von Viertel- oder Halbpaletten zugeschnitten sind, verwenden Wellpappe, um große Produktmengen zu tragen und gleichzeitig die hart umkämpfte Verkaufsfläche an großen Kreuzungen optimal zu nutzen.

Um zu verstehen, wie diese Strukturen in der realen Welt funktionieren, müssen wir ihre Integration in strenge räumliche Raster untersuchen.

Die Einzelhandelsgeometrie für Teilpaletten

Ein Verkaufsständer ist im Wesentlichen ein dynamisches, architektonisches System, das die sichere Präsentation schwerer Waren innerhalb eines klar definierten Bereichs ermöglicht. Anstatt eine gesamte 1219 × 1016 mm große Holzplattform (48 × 40 Zoll)¹⁴, wird diese Fläche durch Teilstücke in mathematisch präzise Quadranten unterteilt. Diese strukturelle Unterteilung ermöglicht es, mehrere unterschiedliche Produktkampagnen optimal auf einer einzigen Logistikplattform zu platzieren, ohne die vertikale Tragfähigkeit zu beeinträchtigen^¹⁵.

Bei der Konstruktion von Warenträgern für Großhandelsmärkteorientiere ich mich bei der CAD-Planung direkt an Standardmaßen, wie beispielsweise der Grundfläche einer Viertelpalette von 609 × 508 mm (24 × 20 Zoll)^¹⁶. Dadurch wird sichergestellt, dass sich die fertige Wellpappenkonstruktion nahtlos in die Gesamtkonzeption des Einzelhändlers einfügt. Durch die Verwendung einer robusten, senkrecht zu den Palettenholmen verlaufenden Innenwellung^¹⁷ erreicht der Displayaufbau eine hohe Druckfestigkeit und ermöglicht gleichzeitig eine optimale Platzierung an stark frequentierten Stellen im Geschäft.

Ich konstruiere jedes einzelne Verkaufsregal so, dass die maximale Dichte ohne Einbußen bei der Stabilität erreicht wird. Diese mathematische Unterteilung garantiert, dass Ihre verkleinerte Stellfläche die erforderliche dynamische Last sicher trägt und gleichzeitig problemlos die Zulassung durch Einzelhändler erhält.

🛠️ Harveys Schreibtisch: Werden Ihre übergroßen Verkaufsflächen ständig von großen Einzelhändlern abgelehnt, weil sie die strengen Vorgaben für die Regalplatzabstände nicht erfüllen? 👉 Fordern Sie eine kostenlose Überprüfung der räumlichen Konformität an ↗ – Keine Zwischenhändler. Sie sprechen direkt mit Statikern.

Was sind die Nachteile von Wellpappe?

Trotz seines unglaublichen Festigkeits-Gewichts-Verhältnisses weist dieses poröse Material eine kritische Schwachstelle auf, die regelmäßig zu Störungen unausgeglichener Lieferketten führt.

Zu den Nachteilen von Wellpappe zählt ihre extreme Empfindlichkeit gegenüber Feuchtigkeitsaufnahme. Da es sich um ein poröses, papierbasiertes Substrat handelt, quellen die Zellulosefasern bei hoher Luftfeuchtigkeit auf, wodurch die Stoßdämpfung rasch nachlässt, die strukturellen Verbindungen geschwächt und die Ergebnisse von Kantenstauchtests stark beeinträchtigt werden.

Die Erkenntnis dieser physikalischen Beschränkung ist kein Grund, das Material aufzugeben; sie ist vielmehr der Grund, warum blinde Beschaffungsstrategien am Fließband scheitern.

Die Umgebungsfeuchtigkeits-Quellfalle

Bei der Prüfung von Stanzformen, die in klimatisierten Konstruktionsbüros entwickelt wurden, stelle ich immer wieder fest, dass die Toleranzen der Nuten auf der absoluten Dicke des trockenen Kartons basieren. Was auf einem digitalen Monitor wie eine perfekte Passung aussieht, wird zu einem massiven Problem, sobald der Karton in einer Region der USA mit hoher Luftfeuchtigkeit wie Florida oder Texas gelagert wird. Das poröse Testliner saugt die Luftfeuchtigkeit wie ein Schwamm auf, wodurch die gesamte Papiermatrix um^{21 cm} gerade so viel, dass die Berechnungen der Konstruktionsunterlagen hinfällig werden.

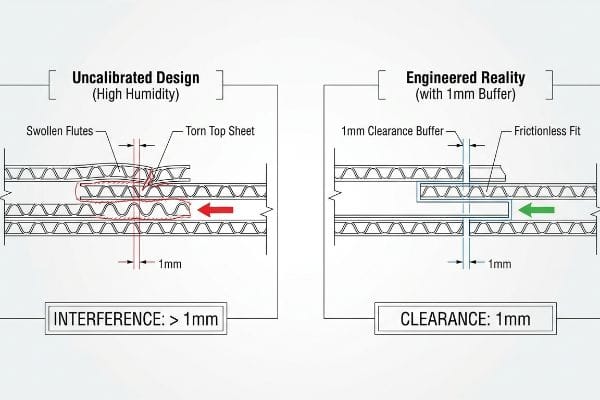

Das ist keine reine Theorie – ich beobachte das regelmäßig in der Testumgebung, wenn wir lange Seetransporte simulieren. In meiner Einrichtung sehe ich regelmäßig, wie sich 32ECT-Platinen (Edge Crush Test) ausdehnen, wodurch die Standard-Verbindungslaschen so fest sitzen, dass sie nicht mehr bedienbar sind. Bei einem bestimmten Vorserienlauf verursachten die aufgequollenen Wellen eine Überdeckung von 1 mm (0,04 Zoll)²²</sup>, was dazu führte, dass das Team für die Verpackung das Material stark quetschen und die Deckfolie einreißen musste, um das Display überhaupt zusammenzubekommen. Ich habe die Mikrometerwerte ausgewertet und bewiesen, dass wir weder teure Kunststoffclips noch ein anderes Substrat benötigen – ich habe einfach einen spezifischen Feuchtigkeitspuffer direkt in unsere CAD-Software integriert. Indem ich die Aufnahmeschlitze bei allen Seefrachtsendungen mathematisch um exakt 1 mm verbreiterte, konnte ich die Reibung durch die Papierausdehnung vollständig eliminieren. Diese präzise Toleranzanpassung gewährleistete dem Verpacker eine reibungslose und reißfreie Montage unabhängig von der Lagerfeuchtigkeit, reduzierte die Montagezeit um 20 % und sparte dem Kunden Tausende von Euro an Nachverpackungskosten.

Ich lasse mich bei der Produktionsgeschwindigkeit nicht von physikalischen Umwelteinflüssen einschränken. Indem ich die Feuchtigkeitsausdehnung bereits beim Stanzen mathematisch berücksichtige, garantiere ich eine einwandfreie Endmontage, ohne auf teure, wasserdichte Kunststoffe zurückgreifen zu müssen.

🛠️ Harveys Schreibtisch: Verlangsamen durch Feuchtigkeit aufgequollene Schlitze Ihre Co-Packing-Linie und verursachen kostspielige optische Mängel bei der Endmontage? 👉 Kostenloses Toleranz-Audit für Reibpassungen anfordern ↗ — Ich prüfe jede Konstruktionsdatei persönlich innerhalb von 24 Stunden.

Abschluss

Die Berücksichtigung der physikalischen Gegebenheiten poröser Substrate, Toleranzen bei der Messschiebermontage und der Feuchtigkeitsaufnahme ist der einzige Weg, um zu verhindern, dass schlecht konstruierte Displays in Ihrer Fertigungslinie reißen. Allein im letzten Monat half meine Strukturprüfung drei Marken, über 10.000 US-Dollar an Ausschuss und Rückbelastungen durch Händler zu vermeiden. Wenn Sie nicht länger über die Festigkeit Ihrer Platinen und die Abstände zwischen den Steckplätzen spekulieren möchten, lassen Sie mich Ihre Strukturdateien persönlich einer kostenlosen Toleranzprüfung für Passgenauigkeit unterziehen ↗, um eine reibungslose Co-Packing-Performance zu gewährleisten.
