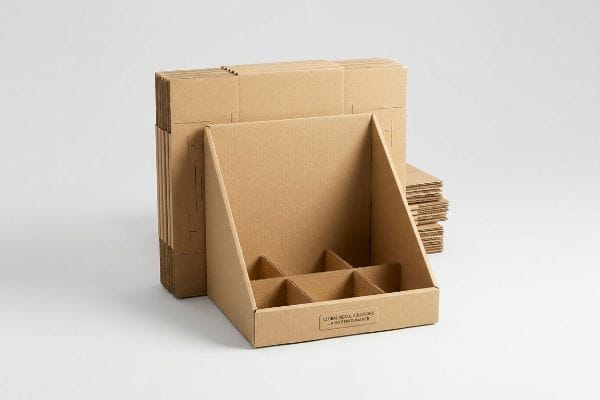

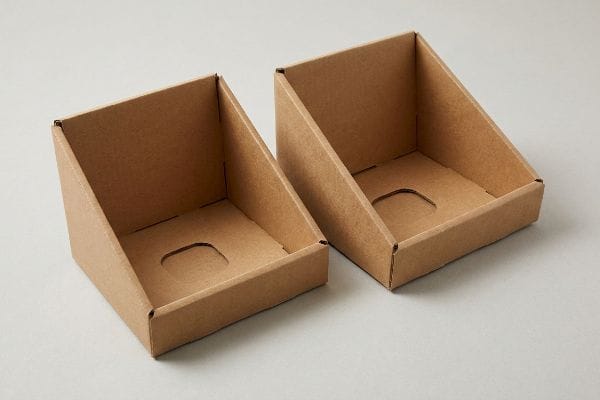

Eine überstürzte Markteinführung ohne ausreichende Stabilität birgt ein enormes Haftungsrisiko. Wenn Ihre PDQ-Trays (Product Display Quickly) beim Transport zusammenbrechen, ist Ihr Marketingbudget im Nu verspielt.
Die Wahl unserer Verpackungen für Product Display Quickly garantiert Stabilität und die Einhaltung aller Händlerrichtlinien. Wir entwickeln Hochleistungs-Wellpappenlösungen, die Transportstöße optimal absorbieren, die Sichtbarkeit im Regal maximieren und die gravierenden logistischen Probleme, die herkömmliche Flachverpackungen in globalen Lieferketten des Einzelhandels häufig plagen, vollständig eliminieren.
Um zu verstehen, warum bestimmte Substrate erfolgreich sind, muss man von theoretischen Tabellenkalkulationen absehen und direkt in die Fabrikhalle gehen, wo die Physik die Rentabilität bestimmt.
Was sind die 5 wichtigsten Aspekte der Verpackung?
Sind Ihre Versandkartons auf reine Platzersparnis oder auf tatsächliche Belastbarkeit ausgelegt?
Die fünf wichtigsten Funktionen von Verpackungen sind Schutz, Aufbewahrung, Information, Nutzen und Werbung. Diese Kernfunktionen gewährleisten, dass Ihr physisches Produkt globale Lieferketten unbeschadet übersteht, den Markenwert im kritischen Einzelhandelsbereich kommuniziert und eine reibungslose Montage für Lagerteams ermöglicht, die schwere Waren handhaben, ohne dass es zu schwerwiegenden Ausfällen kommt.
Diese fünf Grundpfeiler bedeuten nichts, wenn die grundlegende Logistikarchitektur unter der Realität des Schwerlastverkehrs zusammenbricht.

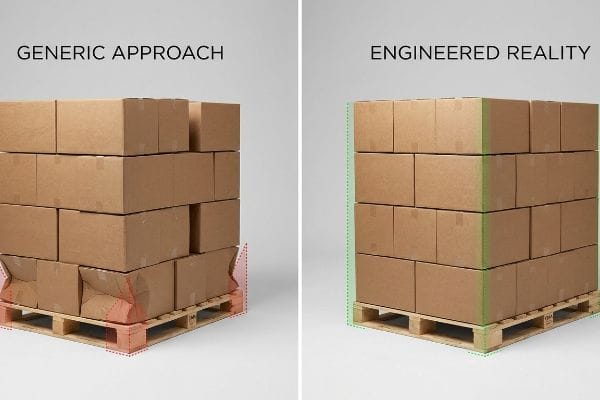

Die Realität des GMA-Palettenüberhangs
Bei der Prüfung von Versanddokumenten von Kunden stelle ich immer wieder fest, dass Einkaufsteams der räumlichen Begrenzung Vorrang vor dem strukturellen Schutz einräumen. Sie reizen die Abmessungen der Umkartons bis zum Äußersten aus, um möglichst viele Einheiten in einen Standard-Überseecontainer zu packen, und ignorieren dabei die physikalischen Gesetze der dynamischen Lastverteilung¹ . Diese vermeintliche Effizienz führt zu einer erheblichen Schwachstelle , sobald die verpackten Displays in Standard-Lagerregalen in den USA gestapelt werden² .
In meiner Produktionsstätte sehe ich regelmäßig die katastrophalen Folgen eines 6,35 mm (0,25 Zoll) langen Überstands bei einer Standard-Holzpalette der GMA (Grocery Manufacturers Association) mit den Maßen 121,9 × 101,6 cm (48 × 40 Zoll). Ein Wellpappkarton bezieht bis zu 60 % seiner Festigkeit (BCT – Box Compression Test)³ direkt aus der vertikalen Ausrichtung seiner vier Eckverstärkungen. Steht ein Umkarton auch nur minimal über den Rand hinaus, tragen diese Ecken keine Last mehr, wodurch das gesamte Gewicht der oberen Lage direkt auf die ungestützten Mittellagen verlagert wird. Wenn ich auf meinem Testgelände den Materialverlust nach der Simulation eines Standardtransports messe, wölben sich die ungestützten unteren Lagen sichtbar nach außen und werden zusammengedrückt. Indem ich die zulässige Grundfläche des Umkartons in meiner CAD-Software (Computer-Aided Design) künstlich um exakt 12,7 mm (0,5 Zoll) verkleinere, zwinge ich die Ecken physisch zurück auf die massive Holzplatte. Durch diese Mikrojustierung wird die Eckkompressionsfestigkeit zu 100 % wiederhergestellt, Transportschäden werden vollständig beseitigt und sofortige Reklamationen seitens der Einzelhändler bei der Anlieferung verhindert.
| Metrik/Merkmal | Generischer Ansatz | Konstruierte Realität |
|---|---|---|
| Eckausrichtung | Zufälliger Palettenüberstand | Begrenzungsbox ohne Überhang4 |
| BCT-Stärke | Verliert 60 % der dynamischen Kapazität5 | 100% vertikale Lastübertragung6 |
| Transitüberleben | Schwere Zerkleinerung der untersten Ebene | Unversehrter doppelstöckiger Güterwagen |
Ich weigere mich, zuzulassen, dass ein Bruchteil eines Zentimeters eine ganze internationale Sendung ruiniert. Durch die strikte Einhaltung der Verpackungsgrenzen stelle ich sicher, dass meine Kunden keine Frachtkosten mehr für beschädigte und unverkäufliche Ware zahlen müssen.
🛠️ Harveys Schreibtisch: Beeinträchtigen Ihre schweren Kassenbehälter Ihre Versandrendite bereits, bevor sie überhaupt im Geschäft ankommen? 👉 Kostenlose Frachtdichteanalyse anfordern ↗ — Ich prüfe jede Strukturdatei persönlich innerhalb von 24 Stunden.
Was sind die vier Cs des Verpackungsdesigns?
Sabotiert Ihre Beschaffungsstrategie aktiv Ihre Konstruktionsplanung, noch bevor die Fertigung überhaupt beginnt?
Die vier Cs des Verpackungsdesigns umfassen Kosten, Konzept, Komfort und Kommunikation. Um diese vier grundlegenden Elemente zu beherrschen, ist es notwendig, die Kosten für die Rohstoffbeschaffung mit der strukturellen Integrität in Einklang zu bringen, eine reibungslose Lohnverpackung zu gewährleisten und sicherzustellen, dass die hochwertigen Markengrafiken den Transport unbeschadet überstehen und die Kunden im Einzelhandel optimal ansprechen.
Wenn eine dieser vier Säulen durch Beschaffungsmaßnahmen mathematisch isoliert wird, erleiden die anderen drei sofort einen strukturellen und operativen Zusammenbruch.
Das strukturelle Ungleichgewicht der 4 C-Matrix
Bei der Bewertung neuer Markenstrategien beobachte ich häufig, dass Einkaufsabteilungen die Kosten als alleiniges Kriterium heranziehen und bei den verwendeten Plattenmaterialien sparen, indem sie die Qualität reduzieren. Sie gehen davon aus, dass ein günstigeres Konzept die gleiche Verkaufsleistung erzielt. Leider zerstört die Reduzierung der Rohfaserdichte des Trägermaterials die drei verbleibenden Säulen: Die physische Konstruktion bricht unter dem Gewicht der Paletten zusammen, die Montage wird durch verzogene Stanzkanten erschwert und die Markenkommunikation durch zerdrückte, unleserliche Grafiken beeinträchtigt.
In meiner Produktionsstätte erlebe ich regelmäßig, wie sich diese vermeintliche Sparsamkeit als falsch erweist, wenn Standard-Flachverpackungen in die automatisierte Montagelinie gelangen. Ein Kunde reichte einmal ein komplexes, ineinandergreifendes Display-Design ein, bestand aber aus Budgetgründen auf einer billigen 26-ECT-Kartonplatte (Edge Crush Test). Bei meinen ersten Tests vor Produktionsbeginn hielten die dünnen Wellen den mechanischen 90-Grad-Faltungen nicht stand; die obere Papierabdeckung riss, und die Laschen mussten notdürftig mit Klebeband zusammengehalten werden. Meine zwanzigjährige Erfahrung in der Produktion hat mir gezeigt, dass man die Materialwissenschaft nicht überlisten kann. Ich rüstete das Trägermaterial umgehend wieder auf eine hochwertige 32-ECT-Kraftpapier-Trägerplatteum und passte die Biegetoleranzen präzise an. Diese Materialumstellung stellte die notwendige Faserdehnung wieder her. Durch die Verwendung dieses dickeren Trägermaterials konnte ich die Montagezeit für die Lohnverpackung um 45 Sekunden pro Einheit reduzieren und dem Kunden so deutlich mehr an manuellen Arbeitskosten einsparen, als er ursprünglich beim Rohmaterialbudget einsparen wollte.

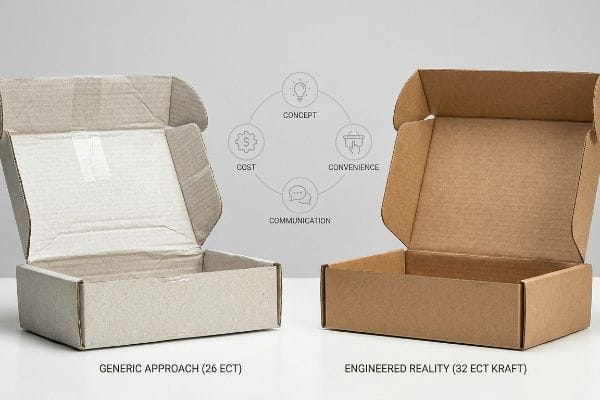

| Metrik/Merkmal | Generischer Ansatz | Konstruierte Realität |
|---|---|---|
| Materialauswahl | Günstige 26-ECT-Platine10 | Virgin 32 ECT Kraft11 |
| Montagekomfort | Erfordert manuelle Klebebandbefestigung | Glatte, ineinandergreifende Laschen |
| Kostenauswirkungen | Massive Lohnkostenüberschreitungen | Verkürzte Co-Packing-Zeit |
Ich lasse niemals zu, dass einzelne Kosteneinsparungen die gesamte physische Kampagne gefährden. Eine etwas höhere Kartonqualität macht sich durch reibungslose und schnelle Abwicklung stets bezahlt.
🛠️ Harveys Schreibtisch: Ist Ihr aktuelles Thekendisplay-Design im realen Einzelhandelsalltag kippgefährdet? 👉 Fordern Sie einen kostenlosen Verhältnisrechner an ↗ — 100 % vertraulich. Ihre unveröffentlichten Ladendesigns sind bei mir sicher.
Was ist verkaufsfertige Verpackung?
Wie lässt sich ein vollständig geschlossener Versandkarton im Handumdrehen in ein gut sichtbares Verkaufsregaltablett?
Die verkaufsfertige Verpackung ist ein statisch optimierter Umkarton, der sich nahtlos vom schützenden Versandbehälter in die Verkaufsfläche integrieren lässt. Dank perforierter Aufreißlaschen oder abnehmbarer Deckel entfällt das manuelle Auspacken vollständig, was die Regalbestückung beschleunigt und gleichzeitig die optimale Markenpräsenz gewährleistet.
Um zu verstehen, wie diese Doppelfunktionalität realisiert werden kann, muss man die strengen physikalischen Gesetze des Schwerguttransports auf den Ozeanen mit der schnellen Ergonomie der Gänge in großen Kaufhäusern in Einklang bringen.

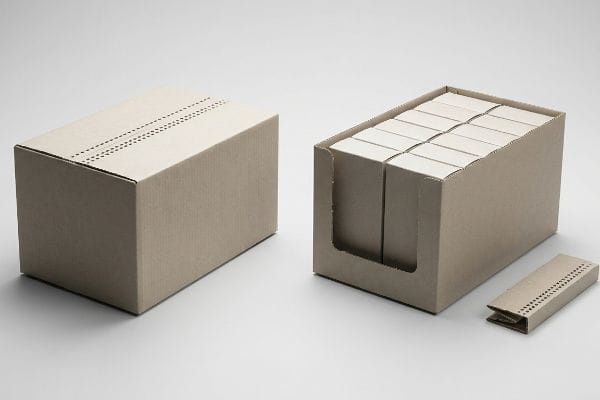

Die technischen Mechanismen hinter HSC-Display-fertigen Verpackungen
Die Entwicklung eines wirklich verkaufsfertigen Systems erfordert ein Verständnis der mechanischen Kompromisse zwischen geschlossener Umhüllung und schnellem Zugriff auf die Regalböden. Der grundlegende Strukturmechanismus besteht üblicherweise darin, einen herkömmlichen RSC (Regalbehälter mit Schlitzen) in einen HSC (Halbregalbehälter mit Schlitzen) umzuwandeln. Durch das Entfernen der durchgehenden Deckelklappen entsteht zwar der notwendige offene Behälter für die direkte Interaktion mit dem Produkt durch den Kunden, gleichzeitig entfällt jedoch die 360-Grad-Umhüllung, die den Druck der oberen Lastauf die vertikalen Wände verteilt.
Um die fehlende obere Struktur auszugleichen, muss die innere Wellpappenkonstruktion so ausgelegt sein, dass sie die vertikale Nutzlast ohne Ausknicken tragen kann. Da die offenen Kanten einer HSC (High-Stress Cover) anfällig für Druck sind, müssen Verpackungsingenieure die Wellenrichtung mathematisch so ausrichten, dass die Papierbögen perfekt vertikal verlaufen<sup>13</sup>und so die inhärente Kantenstauchfestigkeit des Kartons maximieren. Ist die Ware im Inneren nicht vollständig formstabil, muss das Trägermaterial auf ein Doppelwandprofil<sup>14</sup>. Diese strategische Ergänzung durch eine zweite Wellpappenschicht kompensiert mathematisch die fehlende Stabilität im oberen Bereich und gewährleistet, dass die verkaufsfertige Einheit während des Transports als hochfester Stoßdämpfer und im Verkaufsregal als gut zugängliche, perfekt rechtwinklige Verkaufsschale dient.
| Metrik/Merkmal | Generischer Ansatz | Konstruierte Realität |
|---|---|---|
| Kartonarchitektur | Standard RSC-Box | Modifizierter HSC-Behälter mit offener Oberseite15 |
| Flötenausrichtung | Horizontal oder zufällig | Streng vertikale Ausrichtung16 |
| Lastverteilung | Beruht auf oberen Klappen | Angetrieben durch die Doppelwand-Aufrüstung17 |
Für mich ist die Entwicklung verkaufsfertiger Designs ein präziser Balanceakt zwischen dem Schutz beim Transport und der hohen Effizienz im Einzelhandel. Echte Ingenieurskunst stellt sicher, dass keine dieser Funktionen jemals beeinträchtigt wird.
🛠️ Harveys Schreibtisch: Reißen Ihre Verkaufstabletts beim schnellen Auffüllen der Regale stark ein? 👉 Fordern Sie eine Strukturanalyse der Stanzlinien an ↗ – Keine Zwischenhändler. Sie sprechen direkt mit Statikern.
Was sind die fünf Ps der Verpackung?
Versteht Ihr Grafikdesign-Team die dreidimensionale Physik gefalteter Pappe vollständig?
Die fünf Ps der Verpackung umfassen Produkt, Preis, Promotion, Platzierung und Positionierung. Die korrekte Umsetzung dieses Rahmens bedeutet, eine physische Struktur zu entwickeln, die das Produkt schützt, die Logistikkosten minimiert, hochwertige Grafiken ermöglicht, sich nahtlos in den Verkaufsraum einfügt und Ihre Marke strategisch gegenüber aggressiven Großkonzernen positioniert.
Während sich Markenverantwortliche stark auf Werbegrafiken konzentrieren, hängt eine erfolgreiche Positionierung vollständig von mikroskopischen strukturellen Toleranzen ab, die darüber entscheiden, ob eine Verpackung tatsächlich zusammengebaut werden kann.
Das Konstruktionsmandat für die Bremssattelkompensation

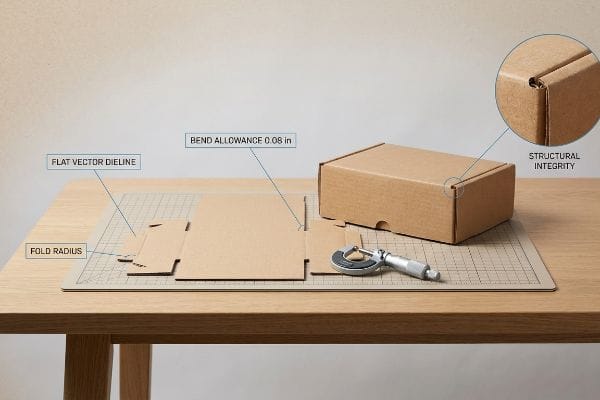

Bei der Prüfung von Stanzlinien meiner Kunden sehe ich immer wieder, dass Grafikdesigner flache, zweidimensionale Dateien einreichen, die auf dem Bildschirm perfekt aussehen. Sie gehen davon aus, dass eine exakt 2,79 mm breite Nut perfekt zu einer gleich breiten Lasche passt. Diese theoretische Symmetrie ignoriert jedoch die tatsächliche Dicke der Wellpappe<sup>18</sup>, was dazu führt, dass die gesamte Produktpräsentation und die funktionale Positionierung in der Fertigung dynamisch beeinträchtigt werden.
In meiner Produktionsstätte sehe ich regelmäßig die mechanischen Folgen, wenn diese unkorrigierten Vektordateien die CNC-Schneidetische erreichen. Ich testete einmal eine Charge hochwertiger B-Wellen-Displays, bei der der Konstrukteur die Biegetoleranz nicht berechnet hatte. Wenn eine dicke Wellpappe um 90 Grad gefaltet wird, verbraucht sie Material am äußeren Radius19.Da die Aufnahmeschlitze nicht erweitert wurden, um diese Dimensionsänderung auszugleichen, verklemmten sich die Laschen. Das Montageteam musste übermäßige Kraft anwenden, wodurch die inneren Wellen stark gequetscht und die litholaminierte Deckschicht eingerissen wurde. Ich wertete die Mikrometerwerte aus und stellte fest, dass ich weder teure Kunststoffclips noch einen komplett neuen Verriegelungsmechanismus benötigte; eine spezifische parametrische Anpassung genügte. Ich berechnete die Schlitze mathematisch neu in meiner Software und fügte eine exakte Biegetoleranz von 0,08 Zoll (2,03 mm)20. Nachdem mir das Einkaufsteam die Anpassung der flachen Vektordatei erlaubt hatte, übernahm das Material selbst die Hauptarbeit, wodurch die Reibung bei der manuellen Montage auf null reduziert und ein massiver Anstieg der lokalen Lohnkosten verhindert wurde.
| Metrik/Merkmal | Generischer Ansatz | Konstruierte Realität |
|---|---|---|
| Schlitzabmessungen | Exakte 1:1-Vektorübereinstimmung | Parametrische Biegezugabe hinzugefügt21 |
| Montagephysik | Reibung und zerdrückte Rillen22 | Glatte, ineinandergreifende Laschen |
| Arbeitseffizienz | Verlangsamt durch erzwungene Einfügungen | Schnelle Co-Packing-Abwicklung |
Ich vertraue niemals einer flachen Computerzeichnung, bevor ich nicht den exakten Faltradius berechnet habe. Wahrer Erfolg beim Verpacken beruht auf der Beherrschung der mikroskopischen Dimensionen gefalteten Papiers.
🛠️ Harveys Schreibtisch: Sind Ihre vorbefüllten Displays durch versteckte Mikrorisse beim mehrachsigen Lagertransport gefährdet? 👉 Fordern Sie eine kostenlose Transportrisikoanalyse an ↗ — Ich prüfe jede Dokumentation persönlich innerhalb von 24 Stunden.
Abschluss
Die Beherrschung der Physik von Einzelhandelsverpackungen – von der Neutralisierung von GMA-Palettenüberständen bis zur mathematischen Berücksichtigung des Dickenausgleichs bei dicken Wellpappkartons – verhindert, dass Ihre PDQ-Displays beim Transport katastrophal beschädigt werden. Allein im letzten Monat half mein Struktur-Audit drei Marken, über 10.000 US-Dollar an Ausschussware und Rückbelastungen durch Einzelhändler zu vermeiden. Lassen Sie nicht zu, dass theoretische Stanzlinien Ihre Kampagnenmargen zerstören; lassen Sie mich Ihre Strukturdateien persönlich einem kostenlosen Sichtlinien- und Frachtdichte-Audit unterziehen ↗, um sicherzustellen, dass Ihre Kartons den harten Realitäten der globalen Lieferkette standhalten.
„Untersuchung des Einflusses von Perforationen auf die Tragfähigkeit …“, https://pmc.ncbi.nlm.nih.gov/articles/PMC11396172/. Kurze Erläuterung, wie eine maßgebliche externe Quelle diese Aussage stützt. Funktion des Nachweises: technische Validierung; Quellentyp: Handbuch für Bauingenieurwesen. Belege: der Zusammenhang zwischen Lastverteilung und Strukturversagen bei Verpackungen. Anwendungsbereich: gilt für Wellpappe und schwere Güter. ↩
„1926.250 – Allgemeine Anforderungen an die Lagerung. | Arbeitsschutz und …“, https://www.osha.gov/laws-regs/regulations/standardnumber/1926/1926.250. Kurze Erläuterung, wie eine maßgebliche externe Quelle diese Aussage stützt. Nachweisfunktion: Überprüfung des Branchenstandards; Quellentyp: Richtlinien zur Regalsicherheit. Begründung: Warum nicht standardisierte Kartonabmessungen zu Regalausfällen führen. Anwendungsbereich: Fokus auf GMA-Paletten- und RMI-Standards. ↩
„Abschätzung der Druckfestigkeit von Wellpappkartons …“, https://pmc.ncbi.nlm.nih.gov/articles/PMC9864211/. Liefert eine technische Bestätigung des prozentualen Anteils der Druckfestigkeit, der durch die Eckvertikalität von Wellpappe bedingt ist. Nachweisfunktion: faktische Validierung; Quellentyp: technisches Handbuch oder Industriestandard. Unterstützt: die Behauptung, dass ungestützte Ecken die Druckfestigkeit drastisch reduzieren. Anmerkung: Der prozentuale Anteil kann je nach Kartonqualität und Wellentyp variieren. ↩
„Wie man Palettenüberstände in der Tierfutterproduktion vermeidet“, https://www.bwpackaging.com/blog/how-to-prevent-pallet-overhang-in-animal-feed-operations. Richtlinien für Logistik und Lagerverwaltung zeigen, dass die Vermeidung von Überständen die Stabilität der Kartonecken während des Transports erhält. Nachweisfunktion: Strukturprinzip; Quellentyp: Logistikstandard. Unterstützt: die Behauptung, dass Konstruktionen ohne Überstände die Stabilität verbessern. Anwendungsbereich: spezifisch für GMA-Palettenabmessungen. ↩
„Vorhersagemodellierung des Einflusses von Palettenüberstand auf die Kartonkompression …“, https://vtechworks.lib.vt.edu/items/d6fb70fe-bf11-40d2-a44c-3ba7918d06e3. Technische Verpackungsstandards quantifizieren die Reduzierung der Festigkeit im Kartonkompressionstest (BCT), wenn Kartonecken über die Palettenauflagen hinausragen. Nachweisfunktion: Technische Kennzahl; Quellentyp: Handbuch für Verpackungstechnik. Belegt: Die Behauptung, dass eine Fehlausrichtung die Tragfähigkeit erheblich reduziert. Anwendungsbereich: Gilt speziell für Wellpapp-Versandkartons. ↩
„Untersuchung des Einflusses der Steifigkeit der Palettenoberseite auf Wellpappe …“, https://pmc.ncbi.nlm.nih.gov/articles/PMC8585293/. Technische Daten zu Lastpfaden bestätigen, dass eine präzise Ausrichtung der Kartonecken an den Palettenlängsträgern eine maximale vertikale Lastübertragung ermöglicht. Nachweisfunktion: physikalisches Prinzip; Quellentyp: Materialwissenschaftlicher Leitfaden. Unterstützt: die Aussage zur Effizienz der gezielten Ausrichtung. Anmerkung zum Anwendungsbereich: setzt eine gleichmäßige Stapelung und Palettenqualität voraus. ↩
„Studie über Wellpappe | DW McCready & DL …“, https://press.umich.edu/Books/S/Study-of-Corrugated-Fiberboard. Technische Normen von Verpackungstechnikverbänden (z. B. TAPPI) erläutern den Zusammenhang zwischen Faserdichte und Kartonqualität und den Werten des Kantenstauchtests (ECT) und des Kartonkompressionstests (BCT). Nachweisfunktion: Technische Validierung; Quellentyp: Industriestandard. Unterstützt die Aussage, dass eine Reduzierung der Substratdichte die strukturelle Integrität beeinträchtigt. Anwendungsbereich: Gilt speziell für Wellpappe und faserbasierte Materialien. ↩
„Abschätzung der Druckfestigkeit von Wellpappe …“, https://pmc.ncbi.nlm.nih.gov/articles/PMC8467740/. Kurze Erläuterung, wie die Ergebnisse des Kantenstauchtests (ECT) die Druckfestigkeit und die strukturellen Grenzen von Wellpappe bestimmen. Nachweisfunktion: Technische Überprüfung; Quellentyp: Branchenstandardhandbuch. Unterstützt die Behauptung, dass 26 ECT für komplexe mechanische Faltungen möglicherweise nicht ausreichen. Anwendungsbereich: Beschränkt auf Wellpappe. ↩
„[PDF] Untersuchung der mechanischen Eigenschaften von Kartonverpackungen …“, https://repository.rit.edu/cgi/viewcontent.cgi?article=1066&context=japr. Kurze Erläuterung der überlegenen Zugfestigkeit und Faserdehnung von Primärkraft-Linern bei 32 ECT. Nachweisfunktion: Technische Spezifikation; Quellentyp: Materialwissenschaftlicher Leitfaden. Unterstützt die Behauptung, dass ein verbessertes Substrat das Brechen des Liners verhindert. Anmerkung zum Untersuchungsbereich: Fokus auf Primär- vs. Recyclingzellstoff. ↩
„ECT-Bewertungen erklärt: Was sie für Ihre … bedeuten“, https://epackagesupply.com/blogs/packaging-guide/ect-ratings-explained-what-they-mean-for-your-corrugated-packaging?srsltid=AfmBOora6RD9EGCWxvMOtxiNYo0o6s2nUxcjEor7uc2WPEY32ZzciD2m. Überprüfung der strukturellen Festigkeit und typischen Branchenanwendung von 26 ECT-Karton als Standardverpackungsmaterial. Nachweisfunktion: Technische Spezifikation; Quellentyp: Industriestandard. Unterstützt: die Standardfestigkeit von Standardverpackungen. Hinweis: Die Materialeigenschaften können je nach Hersteller leicht variieren. ↩
„Druckfestigkeit von Wellpappenverpackungen mit niedrigem …“, https://pmc.ncbi.nlm.nih.gov/articles/PMC10054506/. Technischer Vergleich von 32 ECT-Kraftpapier aus Frischfaser mit niedrigeren ECT-Werten hinsichtlich Druckfestigkeit und Haltbarkeit. Nachweisfunktion: Technische Spezifikation; Quellentyp: Materialwissenschaft/Verpackungsindustriestandard. Beleg: Die überlegene strukturelle Integrität von technischen Verpackungen. Anmerkung: Frischfasern bieten im Allgemeinen eine höhere Festigkeit als Recyclingmaterialien. ↩
„[PDF] Der Einfluss von Belüftung und Handlöchern auf den Kompressionsverlust …“, https://digitalcommons.calpoly.edu/cgi/viewcontent.cgi?article=1000&context=it_fac. Statische Berechnungen an Wellpappkartons sollten zeigen, wie das Fehlen von Deckelklappen die vertikale Stapelfestigkeit und die Lastverteilung verringert. Nachweisfunktion: Strukturelle Validierung; Quellentyp: Ingenieurstudie. Unterstützt: den mechanischen Kompromiss bei der Konstruktion von HSC-Containern. Anwendungsbereich: Speziell für die Druckbelastung von oben. ↩
„Neue Konfiguration des Kantenstauchtests mit flächenhafter Dehnungsmessung …“, https://pmc.ncbi.nlm.nih.gov/articles/PMC8510352/. Technische Erläuterung, wie die vertikale Wellenausrichtung den Wert des Kantenstauchtests (ECT) maximiert, um vertikale Druckbelastungen aufzunehmen. Nachweisfunktion: Technische Validierung; Quellentyp: Handbuch für die Konstruktion von Wellpappenverpackungen. Anwendungsbereich: Strukturmechanik von tragenden Kartonagen. Anmerkung zum Anwendungsbereich: Speziell für die Geometrie von Wellpappe. ↩
„Optimales Design von doppelwandigen Wellpappenverpackungen“, https://pmc.ncbi.nlm.nih.gov/articles/PMC8950760/. Vergleich der Druckfestigkeit und strukturellen Stabilität von ein- und doppelwandigen Wellpappensubstraten. Nachweisfunktion: Technische Spezifikation; Quellentyp: Materialwissenschaftliches Datenblatt. Begründung: Bedarf an Substraten mit höherer Festigkeit, wenn der Inhalt keine strukturelle Unterstützung bietet. Fokus: Profilverhalten der Wellpappe. ↩
„Box Styles“, https://www.acmebox.com/product-offerings/box-styles/. Technische Dokumentation, die die strukturellen Unterschiede zwischen Standard-Schlitzkartons (RSC) und modifizierten Halbschlitzkartons (HSC) für Verkaufsdisplays beschreibt. Nachweisfunktion: Technische Spezifikation; Quellentyp: Verpackungsindustriestandard; Unterstützung: Die veränderte Kartonarchitektur für die Verkaufsdisplays. Anwendungsbereich: Gilt für Wellpappenstandards. ↩
„Eine vergleichende Studie zur Druckfestigkeit von …“, https://repository.rit.edu/theses/285/. Technische Daten bestätigen, dass die vertikale Wellenausrichtung die Stapelfestigkeit und Tragfähigkeit von Wellpappbehältern maximiert. Nachweisfunktion: Überprüfung physikalischer Eigenschaften; Quellentyp: Technisches Handbuch; Beleg: die Behauptung, dass die vertikale Ausrichtung für technische Verpackungen überlegen ist. Anmerkung zum Untersuchungsbereich: Fokus auf die Mechanik von Wellpappe. ↩
„Wie stabil sind doppelwandige Kartons und was …“, https://www.theboxery.com/blog/how-strong-are-double-wall-cardboard-boxes-and-what-weight-can-they-hold/?srsltid=AfmBOor-CD0MnAELdceupfidPJBduIAvcpMr4Kjpp6CtC1yBq0gSqNi2. Materialwissenschaftliche Erkenntnisse zum Vergleich der Druckfestigkeit und Lastverteilung von ein- und doppelwandiger Wellpappe. Funktion der Evidenz: Daten zur Materialleistung; Quellentyp: Technisches Datenblatt; Belege: Die Verwendung der Doppelwandkonstruktion zur Verbesserung der Lastverteilung. Anmerkung zum Anwendungsbereich: beschränkt auf Konstruktionskarton. ↩
„Wellpappenverpackungen mit innovativem Design für …“, https://bioresources.cnr.ncsu.edu/resources/corrugated-board-packaging-with-innovative-design-for-enhanced-durability-during-transport/. Ein Industriestandard für die Konstruktion von Verpackungen würde bestätigen, dass die Materialstärke (Dicke) bei der Stanzformberechnung berücksichtigt werden muss, um die Passgenauigkeit der Komponenten zu gewährleisten. Nachweisfunktion: Technische Verifizierung; Quellentyp: Technisches Handbuch. Beleg: Die Notwendigkeit der Dickenkompensation bei der Stanzformerstellung. Anwendungsbereich: Gilt speziell für Wellpappe und dickere Substrate. ↩
„Analytische Bestimmung der Biegesteifigkeit eines Fünf-…“, https://pmc.ncbi.nlm.nih.gov/articles/PMC8777652/. Maßgebliche Handbücher für Ingenieurwesen und Verpackung erläutern die Physik der Biegezugabe, bei der sich das Material beim Falten dehnt und an Länge verliert. Nachweisfunktion: Technische Verifizierung; Quellentyp: Ingenieurlehrbuch. Unterstützt: Die theoretische Grundlage für die Kompensation des Biegekreises. Anwendungsbereich: Gilt für Materialien mit einer signifikanten Dicke im Verhältnis zum Biegeradius. ↩
„Der ultimative Leitfaden für Wellpappkartons – Shorr Packaging“, https://www.shorr.com/resources/blog/ultimate-guide-corrugated-boxes/. Die technischen Spezifikationen für Wellpappenrohlinge definieren Standard-Biegetoleranzen basierend auf der Wellendicke (B-Welle). Nachweisfunktion: faktische Validierung; Quellentyp: technisches Datenblatt der Branche. Unterstützt: die spezifische parametrische Anpassung für den CNC-Zuschnitt. Hinweis: Die genauen Toleranzen können je nach Hersteller und Materialdichte leicht variieren. ↩
„Wellpappendesign“, https://groups.google.com/g/comp.cad.solidworks/c/bV6mhVT7YiQ. Erläutert die technische Anforderung, die Schlitzabmessungen an die Materialstärke und die Faltradien anzupassen. Belegfunktion: Technische Spezifikation; Quellentyp: Handbuch für Verpackungstechnik. Begründung: Die Notwendigkeit, bei der funktionalen Montage von der 1:1-Vektorübereinstimmung abzuweichen. Anwendungsbereich: Speziell für Faltschachteln und Wellpappe. ↩
„Leitfaden zum Verständnis von Wellen in Wellpappkartons – Gentlever“, https://gentlever.com/flutes-types-sizes-and-thickness-in-corrugated-boxes/. Beschreibt die mechanische Degradation und das strukturelle Versagen von Wellpappe, wenn Material in zu kleine Wellenschlitze gepresst wird. Belegfunktion: Physikalisches Prinzip; Quellentyp: Lehrbuch der Materialwissenschaft. Unterstützt: Das Versagen der allgemeinen 1:1-Vektorübereinstimmung in der Montagephysik. Anwendungsbereich: Gilt speziell für gewellte Substrate. ↩
