المكونات التقنية لخط القطع

قبل إرسال تصميمات التغليف المسطحة إلى أرضية المصنع، يجب عليك فهم الإطار الميكانيكي الذي يحكم كيفية بناء الصندوق فعليًا.

تتألف المكونات التقنية لقالب الطباعة من متجهات هيكلية موحدة تحدد بدقة إجراءات التصنيع. وتشمل هذه المتجهات خطوط القطع المحددة، وقواعد الطي، وهوامش التسييل، ومناطق الأمان. يضمن القالب المصمم هندسيًا بشكل صحيح تجميعًا آليًا سلسًا للتغليف ويمنع أخطاء التسجيل المكلفة قبل الطباعة أثناء الإنتاج.

إن معرفة المصطلحات الأساسية للنموذج الهيكلي هي بداية جيدة، لكن إتقان كيفية تفاعل هذه الخطوط مع الورق المقوى المادي هو ما يمنع فعلياً حدوث إخفاقات كارثية في الإنتاج الضخم.

كيف تصمم خطوط القطع؟

سواء كنت تقوم ببناء عربة شحن بسيطة أو عربة بيع بالتجزئة معقدة، فإن التصميم الهيكلي يتطلب دقة رياضية أكثر من التصميم الجمالي البحت.

يتطلب تصميم قالب القطع تنفيذ استراتيجيات تخطيط رياضية دقيقة باستخدام برامج التصميم بمساعدة الحاسوب (CAD) المتخصصة. يجب على المهندسين رسم آليات التعشيق ثنائية الأبعاد بدقة، وحساب سماكة ألواح الكرتون المموج بدقة، وتحديد زوايا الطي الهيكلية لضمان استقرار هندسي ثلاثي الأبعاد مثالي بعد التجميع الآلي في المصنع.

إن تحويل مفهوم مسطح إلى شاشة عرض وظيفية يتطلب الابتعاد عن أدوات التصميم الجرافيكي الأساسية والتوجه نحو الهندسة البارامترية.

لماذا تفشل ملفات Illustrator المسطحة في خط التجميع؟

يحاول العديد من مصممي الجرافيك المبتدئين تصميم هياكل التغليف مباشرةً في برنامج Adobe Illustrator، متعاملين مع خطوط الطي والألسنة المتشابكة كأشكال ثنائية الأبعاد بسيطة. يرسمون اللسان وفتحة التثبيت المقابلة له بنفس العرض تمامًا، ظنًا منهم أن الشكل الهندسي المسطح سيتحول تلقائيًا إلى صندوق ثلاثي الأبعاد. يتجاهل هذا النهج المكتبي تمامًا الواقع المادي للركائز المموجة ^.

ألاحظ هذه المشكلة باستمرار عندما تُرسل العلامات التجارية ملفات مسطحة لعرض المنتجات على الأرضيات باستخدام ألواح كرتونية سميكة من نوع B-flute . فعند طي لوح كرتوني مموج بسمك ³ مم (0.11 بوصة) بزاوية 90 درجة، فإنه يستهلك كمية من المادة حول نصف قطر الانحناء الخارجي. إذا لم يتم توسيع فتحة الاستقبال في قالب القطع حسابيًا لتعويض هذا السماكة، فسوف تتكسر القطع. في أول محاولة لتجميع الوحدة، سيواجه عامل التعبئة احتكاكًا ميكانيكيًا فوريًا. ستسمع صوت تمزق الورق المقوى الخام المميز أثناء محاولته ثني الألسنة غير المتراصفة معًا. لحل هذه المشكلة، أقوم بإعادة بناء الفتحات بالكامل في برنامج ArtiosCAD، مع تطبيق هوامش انحناء دقيقة تراعي شكل الانحناء المحدد، مما يضمن تجميعًا سلسًا ويقلل أوقات التعبئة اليدوية بنسبة 25% ^{تقريبًا} .

أقول دائمًا لعملائي إنّ الطباعة الجميلة لا قيمة لها إن لم تكن جودة الورق المستخدمة فيها مثالية. فالحصول على دقة مثالية في طي الورق هو السبيل الوحيد لحماية قيمة علامتك التجارية في السوق.

🛠️ مكتب هارفي: هل تم ضبط ألسنة التعشيق لديك رياضيًا لتناسب سماكة ألواح B-flute؟ 👉 احصل على تدقيق مجاني لخطوط القطع الهيكلية ↗ — تواصل مباشر مع مكتبي. أعدك بعدم تلقي أي رسائل تسويقية آلية مزعجة.

ما هو الغرض من خط القطع؟

إن قالب التغليف ليس مجرد اقتراح؛ بل هو مجموعة صارمة من التعليمات الميكانيكية المصممة للتحكم في الآلات الصناعية الثقيلة.

يتمثل الغرض من مخطط القالب في أن يكون بمثابة مخطط ميكانيكي دقيق لمعدات المصانع الآلية. فبدلاً من توفير رسومات مرئية، فإنه ينقل إحداثيات فيزيائية دقيقة إلى أجهزة التوجيه CNC (التحكم الرقمي بالحاسوب) وقوالب القطع الفولاذية، مما يضمن دقة عمليات قطع الركائز وثنيها وطيّها أثناء الإنتاج الضخم.

إن فهم أن هذه الأسطر تعمل كلغة برمجة لمعدات المصنع يغير الطريقة التي يجب أن تتعامل بها مع إعداد الملفات.

الربط بين التصميم الجرافيكي ومعدات الإنتاج باستخدام الحاسوب

من المفاهيم الخاطئة الشائعة أن خطوط ما قبل الطباعة تُستخدم فقط لتوضيح أماكن طي العلبة. ولهذا السبب، غالبًا ما تُرسل فرق التسويق ملفاتها الهيكلية النهائية باستخدام خطوط CMYK القياسية (سماوي، أرجواني، أصفر، أسود)^{ويفترضون} أن عامل المصنع سيرسم هذه العلامات المرئية يدويًا لقص المنتج النهائي.

الواقع في خط الإنتاج مؤتمت بالكامل. طاولات القطع CNC الثقيلة، مثل سلسلة Kongsberg C، لا تقرأ طبقات الحبر المرئية القياسية؛ بل هي مُبرمجة لتتبع أسماء ألوان موضعية محددة مُخصصة لخطوط متجهة^.إذا وصل ملف بخطوط سوداء CMYK قياسية، يقوم برنامج RIP الخاص بما قبل الطباعة ببساطة بدمج هذه الخطوط في طبقة العمل الفني. لقد شاهدتُ دفعات اختبار كاملة تمر عبر الآلة حيث تسمع صوت شفط قوي وأزيز طاولة Kongsberg وهي تدور، لكن الشفرة لا تعمل أبدًا لأن الآلة لم تتلق أي بيانات ميكانيكية. والنتيجة هي ورقة كرتون مطبوعة بشكل جميل بخطوط سوداء خارجية ولكن بدون أي قطع فعلي. أفرض فحصًا دقيقًا قبل بدء الطباعة، حيث أفصل تلقائيًا المسارات الهيكلية إلى 100% أرجواني للقطع و100% سماوي للثنيات^،مما يقضي تمامًا على أخطاء قراءة CNC قبل بدء الإنتاج الضخم.

أرفض السماح لخطأ بسيط في تسمية الطبقات بإفشال عملية طرح منتج تجاري ضخم. يضمن ترميز المتجهات بالألوان بشكل صحيح أن تلامس شفرات آلة CNC اللوحة مع الحفاظ على جودة التصميم المطبوع.

🛠️ مكتب هارفي: هل أنت غير متأكد من مطابقة متجهات الهيكل لديك مع ألوان ما قبل الطباعة الصحيحة؟ 👉 اطلب تشخيصًا لملف ما قبل الطباعة ↗ — حمّل الملف بأمان. صندوق بريدي مفتوح إذا كانت لديك أي أسئلة لاحقًا.

كيف يبدو شكل قالب القطع؟

للعين غير المدربة، يبدو الملف الهيكلي وكأنه شبكة فوضوية من المسارات الملونة المتداخلة، لكن كل سطر فيه يخدم وظيفة ميكانيكية محددة للغاية.

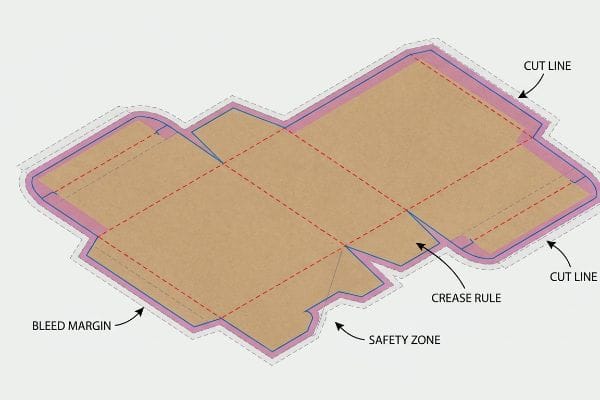

يبدو مخطط القطع كإطار سلكي ثنائي الأبعاد معقد موضوع فوق تصميم العبوة. وهو يستخدم مسارات متجهة مرمزة بالألوان بدقة - مثل اللون الأرجواني للقطع النشطة واللون السماوي للطيات الهيكلية - مع تحديد هوامش حماية إلزامية ومناطق آمنة لوضع المنتج فعليًا لمنع عيوب التصنيع.

بمجرد أن تتعلم كيفية قراءة مخطط الهيكل السلكي هذا، يمكنك تحديد نقاط الاحتكاك بشكل استباقي حيث ستتعارض الرسومات المطبوعة مع عملية الطي المادية.

تشريح حواف القطع والثني والنزيف

يتعلم معظم مصممي الطباعة التجارية تطبيق هامش قياسي يبلغ 0.125 بوصة (3.17 مم)^على ملفاتهم، وهو ما يناسب تمامًا الكتيبات المسطحة أو بطاقات العمل. وعندما ينتقلون إلى تصميم شاشات عرض تجارية سميكة من الكرتون المموج، فإنهم ينسخون هذا الهامش نفسه على ملفاتهم الهيكلية. ويفترضون أن هذه المساحة الضئيلة من الحبر الإضافي كافية لتغطية حواف العلبة بعد قصها.

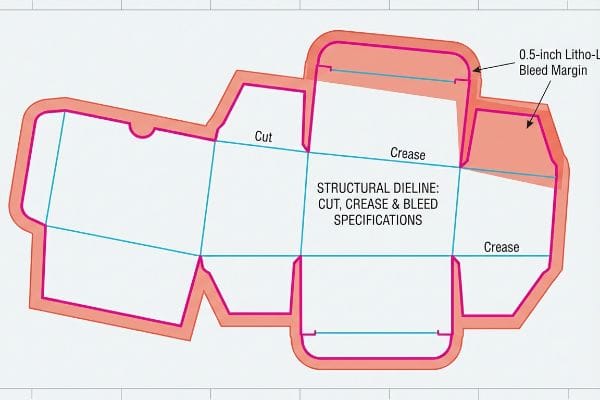

مع ذلك، يعتمد تصنيع التغليف على التغليف بالطباعة الحجرية، وهي عملية فيزيائية يتم فيها لصق طبقة علوية مطبوعة على ورق مقوى سميك مموج من النوع B. ^عند التعامل مع لاصق PVA (أسيتات البولي فينيل) الرطب وآلات التركيب الآلية الثقيلة، يحدث انزياح ميكانيكي لا مفر منه عند اندماج الطبقتين. ما زلت أتذكر بوضوح الرائحة الكيميائية النفاذة لغراء PVA أثناء جفافه عندما سحبنا منتجًا قياسيًا لأحد العملاء من خط الإنتاج، لنكتشف وجود "زوائد" شديدة - شرائط قبيحة مكشوفة من الورق المقوى البني الخام تظهر مباشرة على الحواف المطوية الرئيسية للعرض. ببساطة، لا يمكن لهامش 3.17 مم استيعاب التفاوتات الفيزيائية للتغليف عالي السرعة. لذلك، أفرض هامشًا كبيرًا يبلغ 0.5 بوصة ( ^12.7 مم) بعد خط القطع الفعلي لجميع المنتجات المغلفة بالطباعة الحجرية، ليكون بمثابة شبكة أمان هندسية تضمن تغطية الرسم بالكامل لكل حافة مكشوفة.

لقد رأيتُ الكثير من الحملات الإعلانية الجميلة تُفسدها حوافٌ لامعة. إنّ إجبار المصممين على تمديد تصميم الخلفية بمقدار نصف بوصة يُعالج تماماً مشاكل انزياح التغليف في المصنع.

🛠️ مكتب هارفي: هل هوامش الطباعة لديك واسعة بما يكفي لتحمل عملية الطباعة والتغليف الآلي؟ 👉 اطلب فحص هوامش عملك الفني ↗ — لا توجد استمارات تُسبب مكالمات مبيعات لا تنتهي. قيمة حقيقية فقط.

كيفية إنشاء قالب مخصص؟

القوالب الجاهزة مناسبة لشركات الشحن الأساسية، لكن حملات البيع بالتجزئة المتخصصة تتطلب ملفات هيكلية مصممة خصيصًا لبيئات لوجستية محددة.

يتطلب تصميم قوالب التغليف المخصصة هندسة هياكل مصممة خصيصًا لتناسب منتجات التجزئة وبيئات سلاسل التوريد المختلفة. يقوم مهندسو التغليف بضبط عرض ألسنة القفل، وبدلات طي المواد، ونقاط الاحتكاك الحركي بدقة متناهية، وذلك لاستيعاب الأحمال الديناميكية الفريدة وتقلبات الرطوبة المحيطة في المستودعات على امتداد مسارات النقل العالمية.

لكن معرفة النظرية لا تكفي عندما تبدأ الآلات بالعمل؛ فالهيكل الذي يعمل بشكل مثالي في استوديو تصميم يتم التحكم في مناخه يمكن أن ينهار على الفور تحت ضغط لوجستي حقيقي.

لماذا تفشل التباعدات القياسية في سلاسل التوريد ذات الرطوبة العالية

حتى فرق المشتريات ذات الخبرة الطويلة غالبًا ما تُقرّ الملفات الهيكلية بناءً على سُمك المادة الخام الجافة. فإذا كان العميل يستخدم ورقًا سميكًا من نوع 32ECT، فسيصمم فتحات القطع لتناسب عرض 3.17 مم (0.125 بوصة) بدقة^.في مختبر اختبار نظري مُتحكم في مناخه، يُؤدي هذا إلى تثبيت محكم تمامًا. ويكمن الخطأ في افتراض أن الخصائص الفيزيائية للورق المقوى ستظل ثابتة تمامًا طوال رحلته العالمية.

هذا ليس مجرد كلام نظري، بل أراه يحدث فعلاً في بيئة الاختبار عند محاكاة النقل البحري. فعند شحن هذه العبوات المسطحة عبر الشحن البحري أو تخزينها في مناطق شديدة الرطوبة مثل فلوريدا أو تكساس، تمتص ألياف الكرافت البكر المسامية الرطوبة المحيطة بقوة وتتمدد بشكل ملحوظ^.وعندما أقيس الألواح المتمددة باستخدام مقياس رقمي، أجد أن اللوح الذي يبلغ سمكه 3.17 مم قد تمدد. وفجأة، يصبح الشق الذي كان يناسب اللسان تمامًا في التصميم بمساعدة الحاسوب أصغر بكثير من اللازم. لقد شاهدت فرق التجميع وهي تكافح مقاومة ألواح الكرافت البكر المتمددة، فتقوم بسحق التجاويف الداخلية بقوة وتمزيق الطبقة العلوية المطبوعة بالطباعة الحجرية لمجرد إجبار الأجزاء على التجمع. ولحل هذه المشكلة، صممتُ "مخزن رطوبة" رياضيًا في قوالبنا، مما أدى إلى توسيع فتحات الاستقبال بمقدار 1 مم^بالضبط. هذا التعديل الدقيق يُعادل تمامًا تمدد الورق، مما يقلل من احتكاك التجميع ويمنع عمليات رد الأموال من قبل تجار التجزئة بسبب قواعد العرض الممزقة وغير الجذابة.

أقوم بسحب قراءات الميكرومتر لإثبات أنك لست بحاجة إلى مشابك بلاستيكية باهظة الثمن لتثبيت الشاشة معًا؛ كل ما عليك فعله هو مراعاة التورم الفيزيائي لألياف الورق من الناحية الرياضية.

🛠️ مكتب هارفي: لا تدع عيبًا هيكليًا بحجم 2 مليمتر يُفسد إطلاقًا ضخمًا لـ 500 متجر. 👉 أرسل لي ملف تصميم القالب ↗ — سأُجري اختبارات دقيقة للحسابات قبل أن تُهدر ميزانيتك على الإنتاج الضخم.

خاتمة

يمكنك اختيار مورد أرخص يعتمد على قوالب جاهزة، ولكن عندما يتمدد ورق الكرافت الخام 32ECT في مستودع رطب ولا تتناسب الألسنة، ستتسبب في احتكاك هائل، مما يُبطئ خط التجميع بنسبة 30% تقريبًا، ويُبدد هامش ربح المشروع بالكامل بسبب تكاليف إعادة العمل اليدوي. هذه هي ورقة المواصفات الدقيقة التي يستخدمها أفضل 10 عملاء تجزئة لديّ لضمان عدم رفض أي طباعة. توقف عن التخمين بشأن تفاوتات انزياح التغليف، ودعني شخصيًا أُجري تدقيقًا أوليًا مجانيًا لملفاتك الهيكلية ↗ لاكتشاف الأخطاء الميكانيكية الجسيمة قبل بدء الإنتاج الضخم.
