ما هو الكرتون المموج؟

قد تظن أنها مجرد علبة بنية اللون حتى يصل منتجك محطماً إلى مركز توزيع وول مارت. إن فهم الهندسة الدقيقة للكرتون المموج هو الفرق بين إطلاق منتج مربح ودفع رسوم التخلص منه.

الكرتون المموج مادة مركبة تتكون من طبقة مموجة واحدة أو طبقتين مسطحتين. وعلى عكس الورق المقوى العادي، يستخدم هذا الهيكل متعدد الطبقات تصميمًا مقوسًا لتوفير نسب عالية بين الوزن والقوة ومقاومة للصدمات، مما يجعله مناسبًا لحاويات الشحن وعروض البيع بالتجزئة.

ما الفرق بين الكرتون المموج والكرتون العادي؟

الخلط بين "الكرتون" و"الورق المموج" هو خطأ المبتدئين الذي يُفسد المنصات الخشبية. أحدهما مخصص لصناديق الحبوب، والآخر يتحمل وزن 227 كيلوغرامًا.

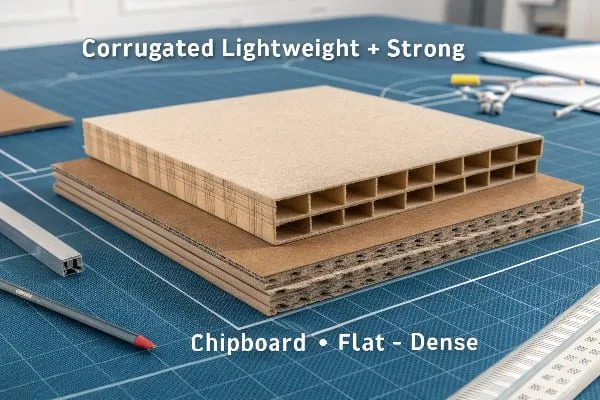

يكمن الفرق بين الكرتون المموج والكرتون العادي في التركيب الهيكلي وقدرة تحمل الأحمال. يتميز الكرتون المموج بوجود طبقة مموجة محصورة بين طبقتين داخليتين لتوفير الصلابة، بينما يتكون الكرتون العادي (الورق المقوى) من طبقة واحدة سميكة من لب الورق، وهو مناسب فقط لعلب الكرتون القابلة للطي خفيفة الوزن.

التشريح الهيكلي للقوة

ينشأ الالتباس عادةً من تشابههما ظاهريًا مع "الورق"، لكن من الناحية الدقيقة، فإن "الكرتون" (الذي يُطلق عليه غالبًا كرتون قابل للطي أو لوح رقائقي) ليس سوى طبقة سميكة واحدة من لب الورق، تشبه علبة حبوب الإفطار أو أنبوب معجون الأسنان. يكاد يكون عديم ^{المتانة} الهيكلية عند تكديسه؛ فإذا دُست عليه، يتجعد فورًا. أما الكرتون المموج، فهو إنجاز هندسي يستغل فيزياء القوس - أقوى شكل هيكلي في الطبيعة - لخلق صلابة. تُثبّت تلك الطبقة الوسطى المتموجة، والتي تُسمى "الطبقة الوسطى"، على الألواح الداخلية باستخدام غراء نشوي، مما يُشكّل سلسلة من الأقواس المتصلة التي يمكنها تحمل أوزان رأسية هائلة دون أن تنثني.

تعلمت هذا التمييز بطريقة قاسية قبل سنوات، عندما أراد أحد العملاء توفير المال على عرض أرضي وأصرّ على استخدام ورق مقوى سميك 400 غرام/متر مربع بدلاً من الكرتون المموج. أخبرته أنها فكرة سيئة، لكنه أصرّ على المادة الأرخص. صنعنا نموذجًا أوليًا، وبدا رائعًا لعشر دقائق بالضبط. ولكن بمجرد أن وضعنا فيه 4.5 كيلوغرام فقط من منتجه، انتفخت جوانبه وانهار تمامًا. أثبت هذا الفشل أنه لا يمكنك ببساطة تجاهل قوانين الفيزياء في بيئة البيع بالتجزئة.

يكمن فرق جوهري آخر في التركيب المادي للبطانات نفسها. في مصنعي، نميز بين " كرفت بكر ² " (لب الخشب الطازج) و"بطانة اختبار معاد تدويرها". الكرتون العادي مصنوع في الغالب من لب معاد تدويره، ويتكون من ألياف قصيرة سهلة الكسر، مما يفسر سبب تشقق علب الحبوب عند طيها. أما الكرتون المموج عالي الجودة فيستخدم أليافًا بكرًا طويلة في البطانة لتوفير قوة شد ^3. إذا كنت تشحن منتجاتك عبر البلاد، فأنت بحاجة إلى قوة الشد هذه لمقاومة ضغط انفجار المنتج بالداخل. لا يستطيع الكرتون العادي تلبية متطلبات " اختبار الانفجار ⁴ " (اختبار مولين) لسلسلة التوريد اللوجستية في الولايات المتحدة، مما يجعله مناسبًا فقط للتغليف الأولي، وليس للغلاف الهيكلي الذي يحمي بضائعك.

أرفض استخدام الورق المقوى العادي في تصميم منصات العرض الأرضية، مهما كان المبلغ الذي يعرضه العميل. إذا كنت ترغب في متانة هيكلية تدوم ستة أسابيع خلال دورة البيع بالتجزئة، فعليك استخدام ورق مقوى مموج مع بطانة كرافت مناسبة.

ما الذي يُعتبر من الكرتون المموج؟

الأمر لا يقتصر على اللون البني والسماكة. فالكرتون المموج الحقيقي يتطلب مكونات هيكلية محددة مرتبة بشكل صحيح لاجتياز اختبارات السقوط في متاجر التجزئة الأمريكية.

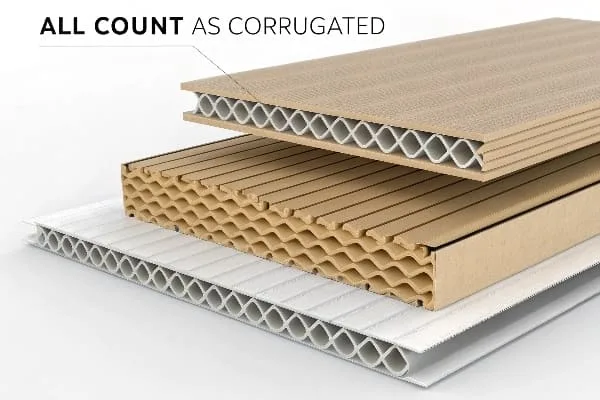

لكي يُعتبر الكرتون مموجاً، يجب أن يحتوي على ثلاث طبقات على الأقل ملتصقة ببعضها. تشمل هذه الطبقات بطانة داخلية، وبطانة خارجية، وطبقة مموجة (القوس المتموج) تحدد قوة التكديس وخصائص التوسيد لوحدة التغليف النهائية.

هندسة أشكال الفلوت

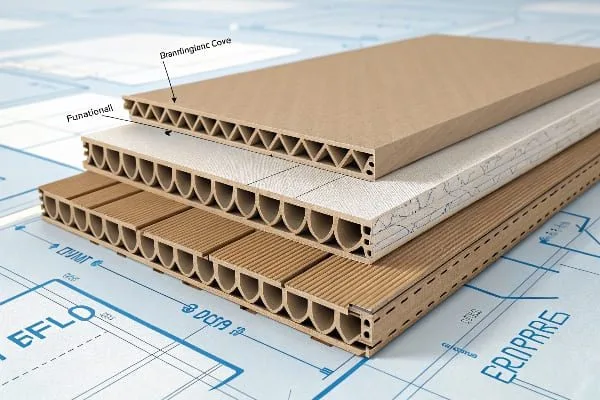

عندما نتحدث عن تعريف الكرتون المموج، فإننا نشير تحديدًا إلى تركيبه المكون من ثلاث طبقات: الطبقة الخارجية، والطبقة الوسطى (التموجات)، والطبقة الداخلية. إذا كانت أي من هذه الطبقات مفقودة أو غير ملصقة، فهو مجرد ورق. ولكن هنا تكمن المشكلة في خط الإنتاج، لأن الطبقة الوسطى (التموجات) ليست موحدة. لدينا أنواع مختلفة من التموجات مثل A وB وC وE وF، والتي تحدد الأداء. على سبيل المثال، التموج C هو صندوق الشحن القياسي بسماكة 4 مم تقريبًا، وهو ممتاز للحماية ولكنه غير مناسب للطباعة بسبب التجاويف العميقة. أما التموج B-Flute ⁵ فهو المعيار الصناعي لمعظم شاشات العرض في نقاط البيع، لأنه أكثر كثافة (3 مم)، مما يوفر سطح طباعة أفضل ومقاومة جيدة للضغط. في الوقت نفسه، مادة E-Flute رقيقة جدًا (1/16 بوصة أو 1.6 مم)، وتستخدم في علب مستحضرات التجميل الراقية حيث يجب أن تبدو جودة الطباعة مثل الصورة الفوتوغرافية.

يُعدّ اتجاه الألياف أحد أهم العوامل التقنية التي تُحدد جودة الكرتون المموج ، فهو سرّ متانته الهيكلية. يتميز الكرتون المموج بوجود ألياف موازية للتجعيدات. إذا وضع المصمم الألياف أفقيًا على جدار حامل، فسوف ينهار الهيكل فورًا تحت وطأة الوزن. هذه حقيقة فيزيائية بديهية، ولكنك لن تُصدق كم من التصاميم باهظة الثمن اضطررتُ لتعديلها بسبب خطأ في اتجاه الألياف. مهندسونا الإنشائيون مُدرّبون على توجيه الألياف رأسيًا لتحقيق أقصى قوة تحمل للتكديس. نستطيع جعل كرتون خفيف الوزن من نوع B-flute يتحمل وزنًا يصل إلى 22 كيلوغرامًا (50 رطلاً) بمجرد تحسين اتجاه الألياف، مما يوفر عليك مبالغ طائلة في تكاليف المواد دون المساس بالمتانة.

ضع في اعتبارك أيضًا المادة اللاصقة. نستخدم غراءً نشويًا لربط الألواح المموجة بالبطانة، لكن الرطوبة هي العدو اللدود هنا. لقد رأيت شحنات كاملة من الصناديق الكرتونية المموجة تتحول إلى عجينة في مستودع بفلوريدا لأن الرطوبة أذابت المادة اللاصقة. لهذا السبب، بالنسبة للسوق الأمريكية، غالبًا ما أضطر إلى إضافة مادة مقاومة للماء إلى المادة اللاصقة أو وضع طبقة واقية على الجزء السفلي من العرض (حل "القاع المبلل"). إذا فشل الغراء وانفصلت البطانات، فلن يعود العرض يعمل كعارضة مركبة؛ بل يفقد كل قيمته الهيكلية ويصبح عديم الفائدة.

يتم تدريب مهندسينا الإنشائيين على توجيه ألياف الخشب عموديًا لتحقيق أقصى قوة تكديس (BCT). يمكننا جعل لوحًا خفيف الوزن من نوع B-flute يتحمل وزنًا يصل إلى 22 كيلوغرامًا (50 رطلاً) بمجرد تحسين اتجاه الألياف، مما يوفر لك المال في تكاليف المواد.

ما هو مثال على الكرتون المموج؟

تتنوع استخدامات هذه المنتجات بشكل كبير، بدءًا من علب البيتزا وصولًا إلى منصات عرض المنتجات في متاجر وول مارت. لكن اختيار النوع الخاطئ لمنتجك المحدد يُعد كارثيًا.

من أمثلة الكرتون المموج الكرتون ذو الجدار الواحد ذو الفتحات المنتظمة (RSC)، والذي يُستخدم عادةً في صناديق الشحن القياسية. ومن الأمثلة الصناعية الشائعة الأخرى الكرتون ذو الجدار المزدوج المستخدم في عرض البضائع الثقيلة على منصات متاجر الجملة، ومادة Micro-Flute (E-Flute) المستخدمة في تغليف مستحضرات التجميل عالية الدقة، وكلها تتميز ببنيتها الداخلية المموجة.

من كراتين الشحن إلى دور العرض التجارية

المثال الأكثر شيوعًا هو صندوق RSC (الحاوية ذات الفتحات العادية) ، وهو في الأساس صندوق أمازون القياسي. يُستخدم فيه عادةً ورق C-Flute ⁶ لأنه رخيص الثمن ويتمتع بمقاومة جيدة للضغط الرأسي. لكن حاول طباعة صورة وجه بشري على ورق C-Flute، وستبدو سيئة للغاية. تُحدث التموجات الكبيرة ما يُعرف بـ "تأثير لوح الغسيل"، حيث يستقر الحبر في تجاويف الورق، مما يجعل الوجه يبدو مُخططًا وغير احترافي. أما في بيئات البيع بالتجزئة، فنستخدم نماذج مختلفة تمامًا. خذ على سبيل المثال صندوق العرض الأرضي ⁷ في كوستكو. عادةً ما يكون مصنوعًا من ورق EB-Flute (جدار مزدوج). لماذا؟ لأن كوستكو تشترط أن تتحمل صناديق العرض أوزانًا هائلة دون الحاجة إلى نظام رفوف تخزين. سيتعرض الصندوق ذو الجدار الواحد للسحق بفعل حركة المتسوقين، لذلك نُضاعف الطبقات لضمان الصلابة.

ثم لديك شاشات العرض على المنضدة (PDQs) ، والتي تُصنع غالبًا من ورق مقوى مموج من نوع E. توضع هذه الشاشات بالقرب من صندوق الدفع، ويجب أن تبدو فاخرة، أشبه بالبلاستيك. تتميز هذه الشاشات بكثافة تموجاتها (90 تموجًا في القدم) مما يجعل سطحها أملسًا، وهو ما يسمح بالطباعة عالية الدقة. أتذكر مشروعًا لعلامة تجارية راقية لسماعات الرأس، حيث أرادوا مظهرًا "طبيعيًا وصديقًا للبيئة"، فطلبوا ورق كرافت بني مموج من نوع B. حذرتهم قائلًا: "سيبدو شعاركم باهتًا". يمتص ورق الكرافت الحبر كالإسفنج، وقد تحول الحبر الفضي الذي أرادوه إلى اللون الرمادي. اضطررنا إلى استخدام ورق مقوى مطلي بالطين (CCNB) ^{من 8} طبقات مغلفة على الورق المقوى المموج. لا يزال هذا ورقًا مقوى مموجًا، لكن الطبقة العلوية عبارة عن طبقة بيضاء ناعمة مطلية تبرز الألوان. إنه مثال مثالي على كيفية تعديلنا للمادة الأساسية لتناسب غرضًا فاخرًا.

من الضروري مطابقة المنتج مع توقعات المتجر. عندما تطلب مني عرضًا كرتونيًا، أسأل أولًا: "أي متجر؟" إذا كان متجرًا كبيرًا مثل سامز كلوب، فسأختار لك تلقائيًا منتجًا مزدوج الجدار من نوع EB-Flute ليتوافق مع معاييرهم الصارمة ضد التلف. أما إذا كان متجرًا صغيرًا مثل سفن إيليفن، فسأختار منتجًا من نوع E-Flute لأسباب جمالية. استخدام مواد صناديق الشحن لعرض مستحضرات التجميل طريقة مضمونة لتقليل قيمة علامتك التجارية.

عندما تخبرني "أحتاج إلى عرض من الورق المقوى"، أسأل أولاً "أي بائع تجزئة؟" إذا كان الأمر يتعلق بمتجر كبير مثل سامز كلوب، فسأقوم تلقائيًا بترقية طلبك إلى نموذج مزدوج الجدار من نوع EB-Flute لتلبية إرشاداتهم الصارمة بشأن عدم السحق.

كيف أعرف ما إذا كان الصندوق مصنوعًا من الكرتون المموج؟

هل يمكنك اكتشاف الصندوق الضعيف قبل أن ينهار؟ لست بحاجة إلى مختبر؛ كل ما عليك فعله هو فحص الحافة والختم.

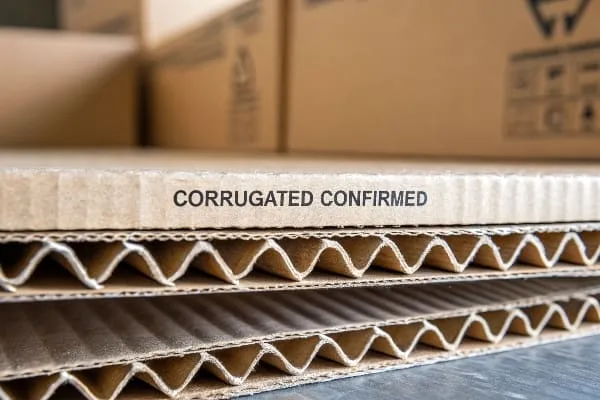

للتأكد من أن الصندوق مموج، افحص حافته بحثًا عن طبقة متموجة مرئية (تموجات) بين الطبقات المسطحة. بالإضافة إلى ذلك، تحقق من وجود ختم اعتماد الشركة المصنعة (BMC) على الغطاء السفلي، والذي يحدد تصنيف اختبار مقاومة السحق للحافة (ECT) ونوع البناء، مما يؤكد قدرته على تحمل الأحمال.

الفحص البصري وختم المجلس الطبي البريطاني

أسرع طريقة لتحديد نوع المادة هي "اختبار الحافة المقطوعة". ببساطة، انظر إلى الحافة غير المخيطة للغطاء؛ إذا رأيت قنوات هوائية أو تموجات، فهي مموجة. أما إذا كانت من الورق العادي، فهي ليست كذلك. لكن معرفة أنها مموجة لا تكفي؛ عليك معرفة مدى قوة التموج. هنا شهادة مُصنِّع الصناديق (BMC ⁹ . وهي تلك الختم الدائري الموجود عادةً على الغطاء السفلي للصندوق. ستُدرج هذه الشهادة تصنيف اختبار مقاومة الحافة للضغط (ECT ¹⁰ . يُعدّ تصنيف 32 ECT قياسيًا ومناسبًا للأحمال الخفيفة، بينما 44 ECT أو 48 ECT للأحمال الثقيلة، وهو ما نستخدمه في متاجر الجملة أو السوائل الثقيلة.

أواجه باستمرار مشكلة "التلاعب بمواصفات المواد". يُقدم المنافسون أسعارًا منخفضة عن طريق تخفيض مواصفات اللوحة سرًا من 44 ECT إلى 32 ECT. قد لا تلاحظ الفرق بمجرد النظر إلى سطح الورق البني، لكن قوانين الفيزياء ستكشف الحقيقة. عند تكديس 50 وحدة على منصة نقالة، تبدأ صناديق 32 ECT في الأسفل بالانتفاخ والتفتت، مما يُحدث تأثير "البرج المائل" في الشاحنة. نستخدم أيضًا اختبار مولين ¹¹ (قوة الانفجار)، الذي يقيس مقدار الضغط اللازم لإحداث ثقب في الجدار. إذا كنت تشحن أغراضًا سائبة قد تُثقب الصندوق من الداخل، فإن قوة الانفجار مهمة. أما إذا كنت تُكدس الصناديق على منصة نقالة، فإن ECT مهمة.

في مصنعي، نجري اختبار سقوط (وفقًا لمعايير ISTA 3A) على كل تصميم جديد للتحقق من جودة المواد. نسقط الصندوق المعبأ من ارتفاع يتراوح بين 76 و121 سم (30-48 بوصة) حسب الوزن. إذا كان الكرتون المموج ضعيفًا جدًا، تتحطم الزوايا فورًا. من المؤلم رؤية منتج جميل يصطدم بالخرسانة، لكنها الطريقة الوحيدة للتأكد من جودة الكرتون، سواء كان عالي الجودة أم مجرد ورق رخيص. أدعو عملائي علنًا لإرسال عينات من منتجاتي إلى مختبر مستقل لإجراء اختبارات سرية، لأنني أتحقق من تصنيف مقاومة الصدمات الكهربائية (ECT) حتى لا تتفاجأوا عند انهيار المنصة في مركز التوزيع.

أدعو عملائي بكل صراحة لإرسال عينات من منتجاتي إلى مختبر مستقل لإجراء اختبارات سرية. أتحقق من تصنيف ECT حتى لا تتفاجأوا بنتائج غير متوقعة عند انهيار المنصة في مركز التوزيع.

خاتمة

الكرتون المموج ليس مجرد ورق، بل هو حل هيكلي عالي الهندسة. سواء كنت بحاجة إلى عبوة شحن بسيطة أو عرض تجاري معقد، فإن قوته تكمن في التفاصيل - شكل التموجات، وجودة البطانة، واتجاه الألياف.

هل ترغب في أن أرسل لك نموذجًا ثلاثي الأبعاد هيكليًا مجانيًا أو عينة بيضاء مادية لاختبار هذه المواد بنفسك؟
